AMU-II pH/Redox
Betrieb
5.2.
A-96.150.440 / 040723

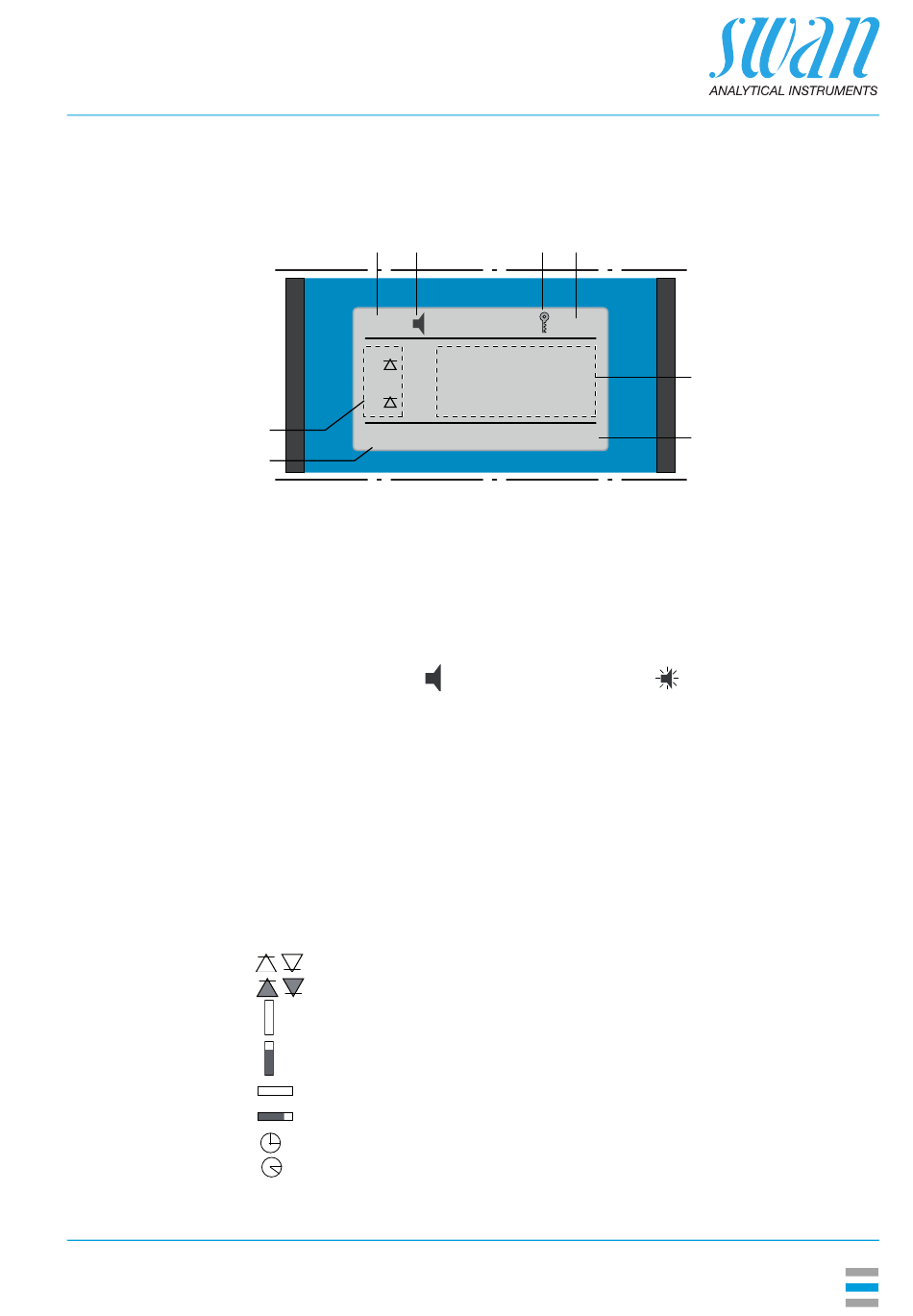

Display
A
B
AMU-II pH/REDOX
RUN
R1
R2
H
6.5 l/h
G
A
RUN
Normalbetrieb
HOLD
Schalteingang geschlossen oder Kal. Verzög.: Regler/
Grenzwert unterbrochen (zeigt Status der Signalaus-
gänge)
OFF
Schalteingang geschlossen: Regler/Grenzwert unter-
brochen (zeigt Status der Signalausgänge).
B ERROR
C Tastatur gesperrt, Messumformer-Kontrolle via Profibus
D Zeit
E
Prozesswerte am Display
F
Probentemperatur
G Probenfluss
H Relaisstatus
Relaisstatus, Symbole
Oberer/unterer Grenzwert noch nicht erreicht
Oberer/unterer Grenzwert erreicht
Regler aufw./abw.: keine Aktion
Regler aufw./abw.: aktiv, dunkler Balken zeigt die Reglerintensität
Stellmotor geschlossen
Stellmotor: offen, dunkler Balken steht für ungefähre Position
Zeitschaltuhr
Zeitschaltuhr: Zeitschaltuhr aktiv (drehender Zeiger)
C
D
15:20:18
8.45
pH
24.8°C
Fehler
E
F
Schwerwiegender
Fehler
35
