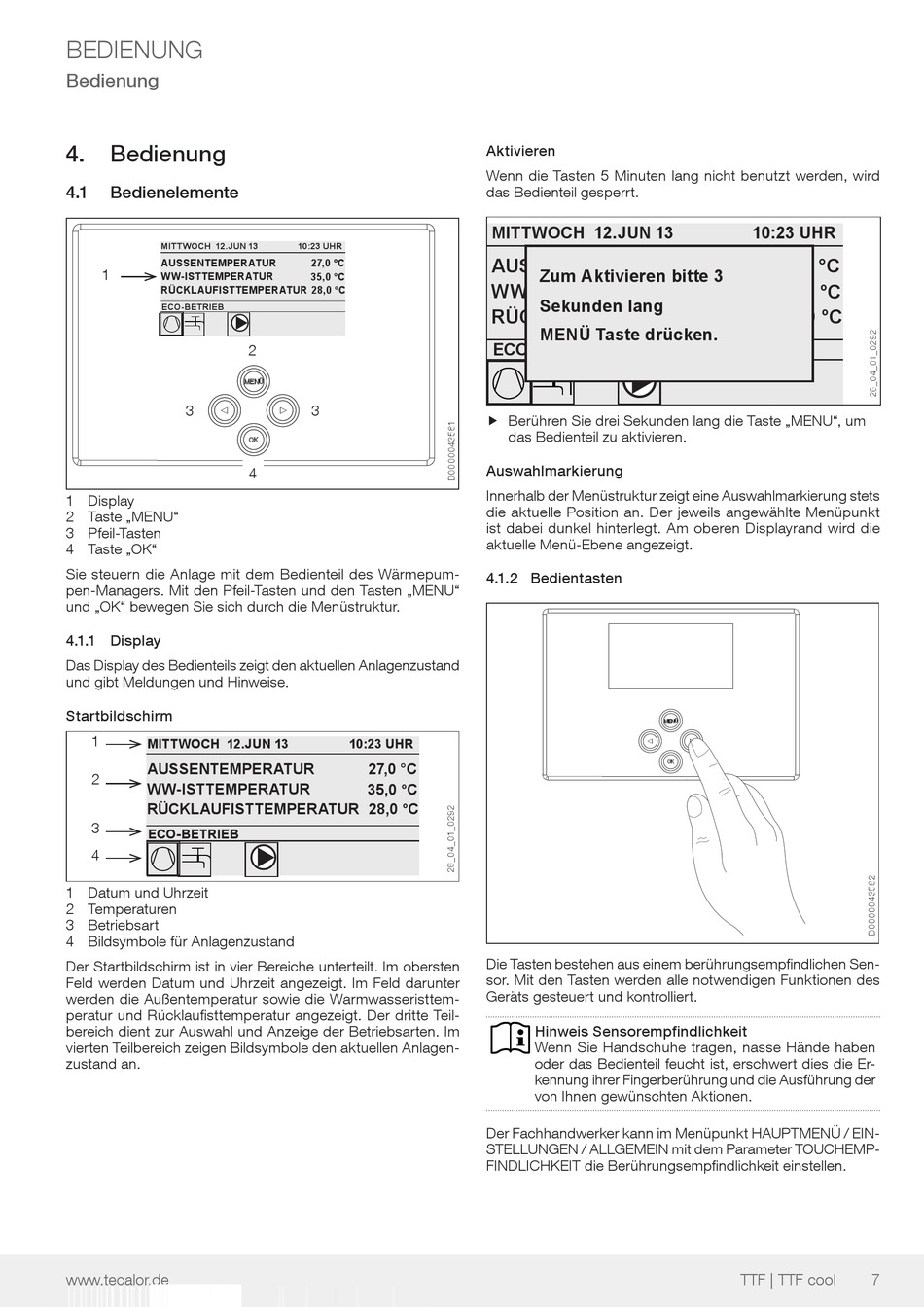

BEDIENUNG

Bedienung
4. Bedienung
4.1

Bedienelemente

MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
1
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
ECO-BETRIEB
3
1 Display
2 Taste „MENU"
3 Pfeil-Tasten
4 Taste „OK"
Sie steuern die Anlage mit dem Bedienteil des Wärmepum-
pen-Managers. Mit den Pfeil-Tasten und den Tasten „MENU"
und „OK" bewegen Sie sich durch die Menüstruktur.
4.1.1 Display
Das Display des Bedienteils zeigt den aktuellen Anlagenzustand
und gibt Meldungen und Hinweise.
Startbildschirm
1
MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
2
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
3
ECO-BETRIEB
4
1 Datum und Uhrzeit
2 Temperaturen
3 Betriebsart
4 Bildsymbole für Anlagenzustand
Der Startbildschirm ist in vier Bereiche unterteilt. Im obersten
Feld werden Datum und Uhrzeit angezeigt. Im Feld darunter
werden die Außentemperatur sowie die Warmwasseristtem-
peratur und Rücklaufisttemperatur angezeigt. Der dritte Teil-
bereich dient zur Auswahl und Anzeige der Betriebsarten. Im
vierten Teilbereich zeigen Bildsymbole den aktuellen Anlagen-
zustand an.
www.tecalor.de
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
2
3
4
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
Aktivieren
Wenn die Tasten 5 Minuten lang nicht benutzt werden, wird
das Bedienteil gesperrt.
MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
Zum Aktivieren bitte 3
WW-ISTTEMPERATUR
Sekunden lang
RÜCKLAUFISTTEMPERATUR
MENÜ Taste drücken.
ECO-BETRIEB
f Berühren Sie drei Sekunden lang die Taste „MENU", um
f
das Bedienteil zu aktivieren.
Auswahlmarkierung
Innerhalb der Menüstruktur zeigt eine Auswahlmarkierung stets
die aktuelle Position an. Der jeweils angewählte Menüpunkt
ist dabei dunkel hinterlegt. Am oberen Displayrand wird die
aktuelle Menü-Ebene angezeigt.
4.1.2 Bedientasten
Die Tasten bestehen aus einem berührungsempfindlichen Sen-
sor. Mit den Tasten werden alle notwendigen Funktionen des
Geräts gesteuert und kontrolliert.
Hinweis Sensorempfindlichkeit
Wenn Sie Handschuhe tragen, nasse Hände haben
oder das Bedienteil feucht ist, erschwert dies die Er-
kennung ihrer Fingerberührung und die Ausführung der
von Ihnen gewünschten Aktionen.
Der Fachhandwerker kann im Menüpunkt HAUPTMENÜ / EIN-
STELLUNGEN / ALLGEMEIN mit dem Parameter TOUCHEMP-
FINDLICHKEIT die Berührungsempfindlichkeit einstellen.
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
