BEDIENUNG
Menüstruktur

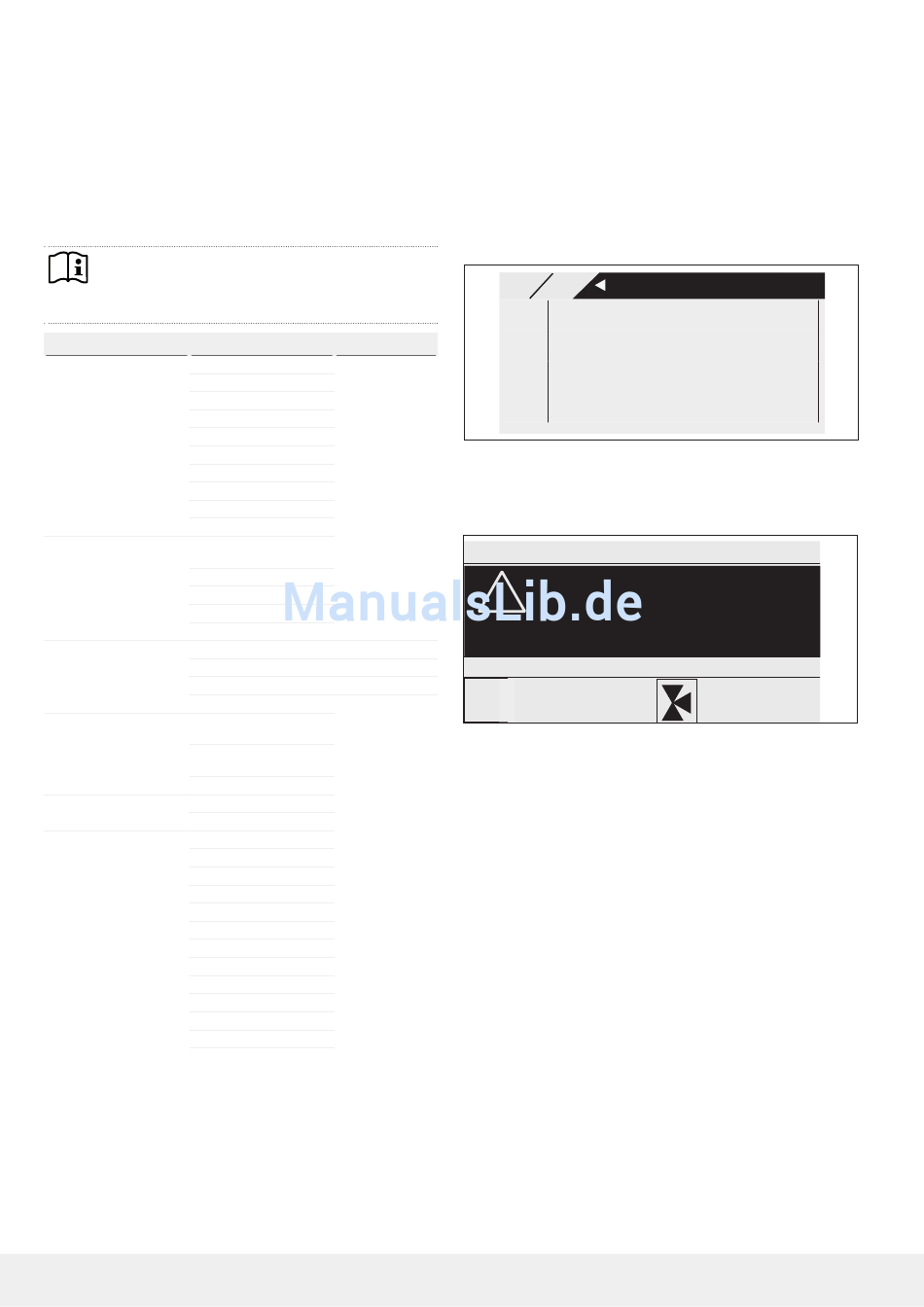

5.2 Menü Diagnose
Zur Fehlersuche und Analyse der Heizungsanlage und der
Wärmepumpe können unter DIAGNOSE alle wichtigen Pro-
zessdaten und Busteilnehmer abgefragt und ein Relaistest
durchgeführt werden.
Hinweis
Der Menüpunkt „RELAISTESTANLAGE" ist durch einen
Code geschützt und kann nur durch einen Fachhand-
werker eingesehen werden.
Ebene 2 Ebene 3
STATUS ANLAGE PUFFERLADEPUMPE
WARMWASSERVENTIL
HEIZKREISPUMPE
MISCHERPUMPE
MISCHER AUF
MISCHER ZU
QUELLENPUMPE
KÜHLBETRIEB
EVU SPERRE
STATUS WÄRMEPUMPE RESTSTILLSTAND in
Minuten
VERDICHTER
NHZ 1
NHZ 2
SYSTEM BUSTEILNEHMER
WÄRMEPUMPENTYP
INTERNE BERECH- ZEITINTERVALL
NUNG
EINGESCHALTETE
STUFEN
FEHLERLISTE siehe Störungstabelle
RELAISTEST ANLAGE PUFFERLADEPUMPE
WARMWASSERVENTIL
HEIZKREISPUMPE
MISCHERPUMPE
MISCHER AUF
MISCHER ZU
NHZ 1
NHZ 2
NHZ 3
QUELLENPUMPE
KÜHLBETRIEB
ENTLEERUNG HYD
12 TTF | TTF cool
5.2.1 Fehlerliste
In der Fehlerliste erhalten Sie einen Überblick über die in jüngs-
ter Vergangenheit vom Gerät registrierten Fehler. Die Fehlerliste
enthält bis zu 20 Fehlermeldungen. Auf dem Display können
jedoch nur 2 angezeigt werden. Benutzen Sie Pfeil-Tasten, um
zu den übrigen Einträgen in der Fehlerliste zu gelangen.
HAUPT D IAG
01.
Ebene 4
02. QUELLE-MIN
5.2.2 Fehlermeldung
Registriert das Gerät einen Fehler, so wird dies mit der nachfol-
gend abgebildeten Meldung deutlich sichtbar angezeigt.
DIENSTAG 14.JUN 13
!
TEILNEHMER
KOMFORTBETRIEB
SOFTWARE NR.
WÄRMEPUMPE
Kommt es zu mehr als einem Fehler, wird stets der zuletzt
aufgetretene Fehler angezeigt. Bitte informieren Sie ihren Fach-
handwerker.
5.2.3 Relaistest
Hier können Sie alle Relaisausgänge des Reglers einzeln an-
gesteuert werden.
FEHLERLISTE
FÜHLERBRUCH E 71
10:26 14.JUN 13
17:45 25.JUN 13
FEHLER
FÜHLERBRUCH E 71
1/1
16:27 UHR
