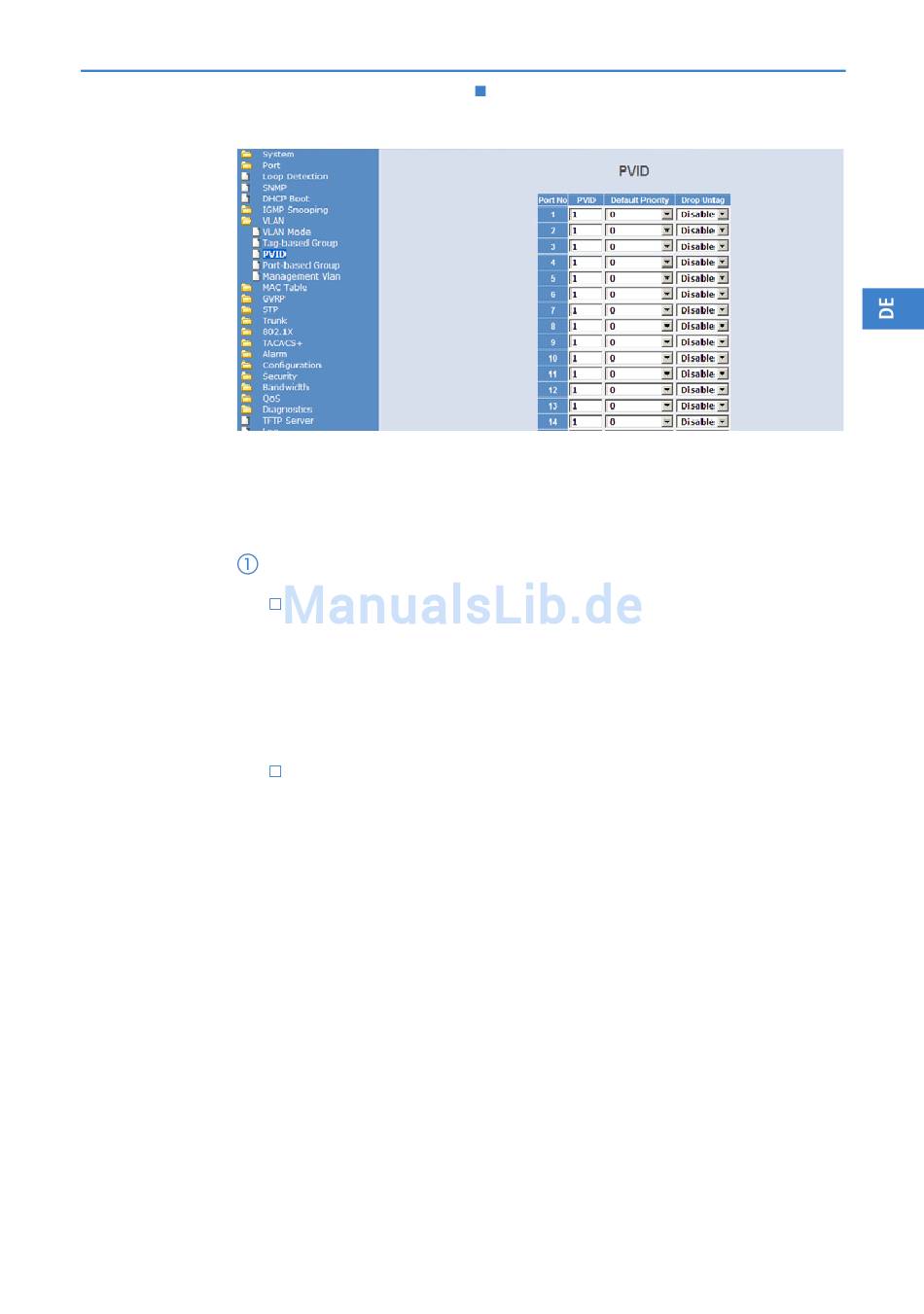

Konfiguration der IP- Netzwerke im WLAN Controller
Für die Trennung der Datenströme auf Layer 3 werden zwei verschiedene IP-
Netzwerke verwendet (ARF – Advanced Routing and Forwarding).
Im ersten Schritt werden die benötigten IP-Netzwerke definiert.
Stellen Sie für das interne Netzwerk das 'Intranet' auf die Adresse
'192.168.1.1' ein. Dieses IP-Netzwerk verwendet die VLAN-ID '0',
damit werden alle ungetaggten Datenpakete diesem Netzwerk zuge-
ordnet (das VLAN-Modul des Controllers selbst muss dazu deaktiviert
sein). Das Schnittstellen-Tag '1' wird für die spätere Auskopplung der
Daten im virtuellen Router verwendet.
Legen Sie für die Gäste ein neues IP-Netzwerk mit der Adresse
'192.168.100.1' an. Dieses Netzwerk verwendet die VLAN-ID '100',
damit werden alle Datenpakete mit dieser ID dem Gäste-Netzwerk
zugeordnet. Auch hier dient das Schnittstellen-Tag '10' der späteren
Verwendung im virtuellen Router.
