Manuel d'instructions

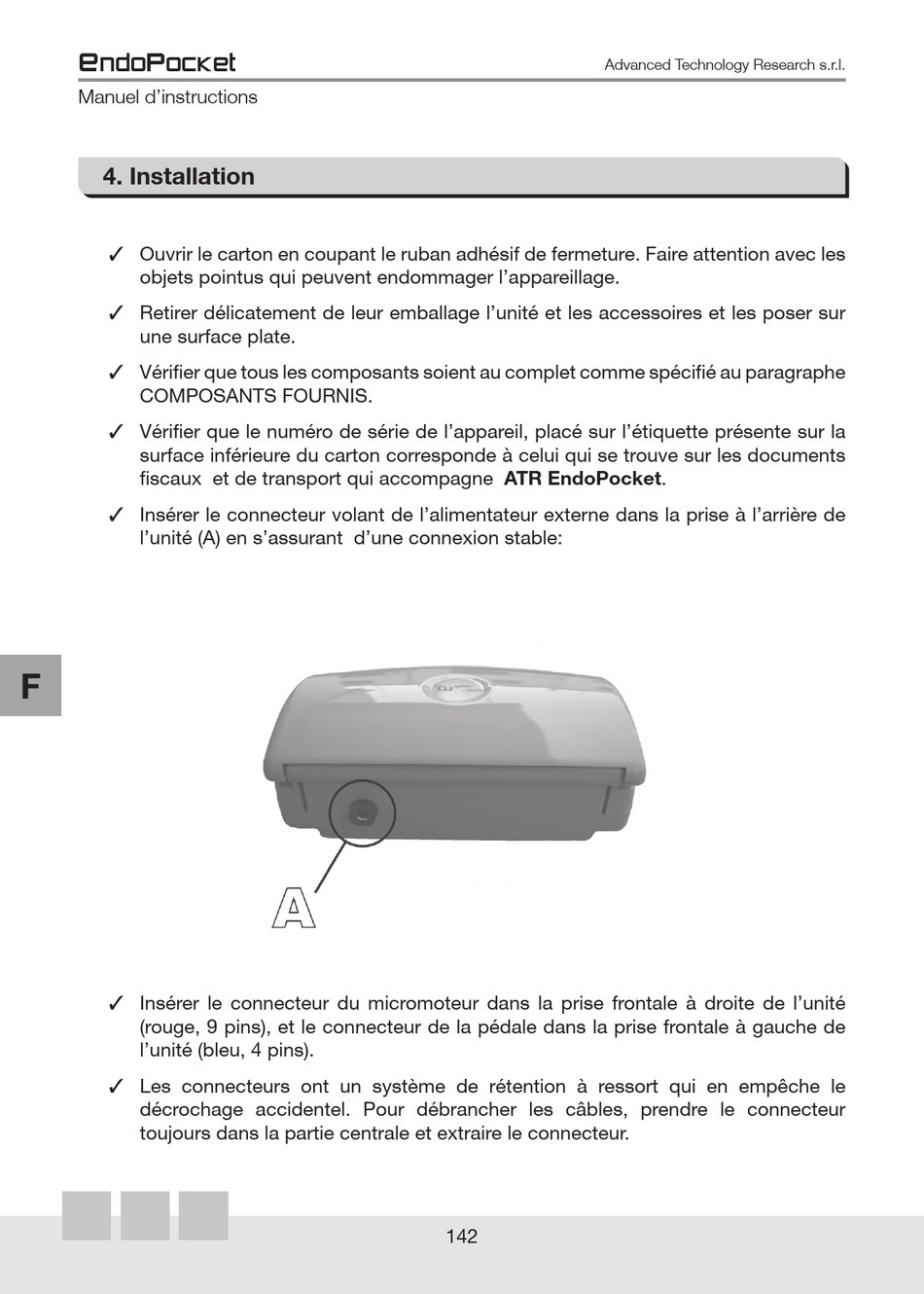

4. Installation

✓ Ouvrir le carton en coupant le ruban adhésif de fermeture. Faire attention avec les
objets pointus qui peuvent endommager l'appareillage.
✓ Retirer délicatement de leur emballage l'unité et les accessoires et les poser sur
une surface plate.
✓ Vérifi er que tous les composants soient au complet comme spécifi é au paragraphe
COMPOSANTS FOURNIS.
✓ Vérifi er que le numéro de série de l'appareil, placé sur l'étiquette présente sur la
surface inférieure du carton corresponde à celui qui se trouve sur les documents
fi scaux et de transport qui accompagne ATR EndoPocket.
✓ Insérer le connecteur volant de l'alimentateur externe dans la prise à l'arrière de
l'unité (A) en s'assurant d'une connexion stable:
F
✓ Insérer le connecteur du micromoteur dans la prise frontale à droite de l'unité
(rouge, 9 pins), et le connecteur de la pédale dans la prise frontale à gauche de
l'unité (bleu, 4 pins).
✓ Les connecteurs ont un système de rétention à ressort qui en empêche le
décrochage accidentel. Pour débrancher les câbles, prendre le connecteur
toujours dans la partie centrale et extraire le connecteur.
Advanced Technology Research s.r.l.
142
