Handbuch Unterstation RELA T2
4.4.2 Programmierung der Eingangsparameter
Im Menü EINGANG mit der Taste WEITER den zum jeweiligen Ausgang zugeordneten Eingang
anwählen.
• Jedem Ausgang ist ein Eingang mit der gleichen Nummer zugeordnet.

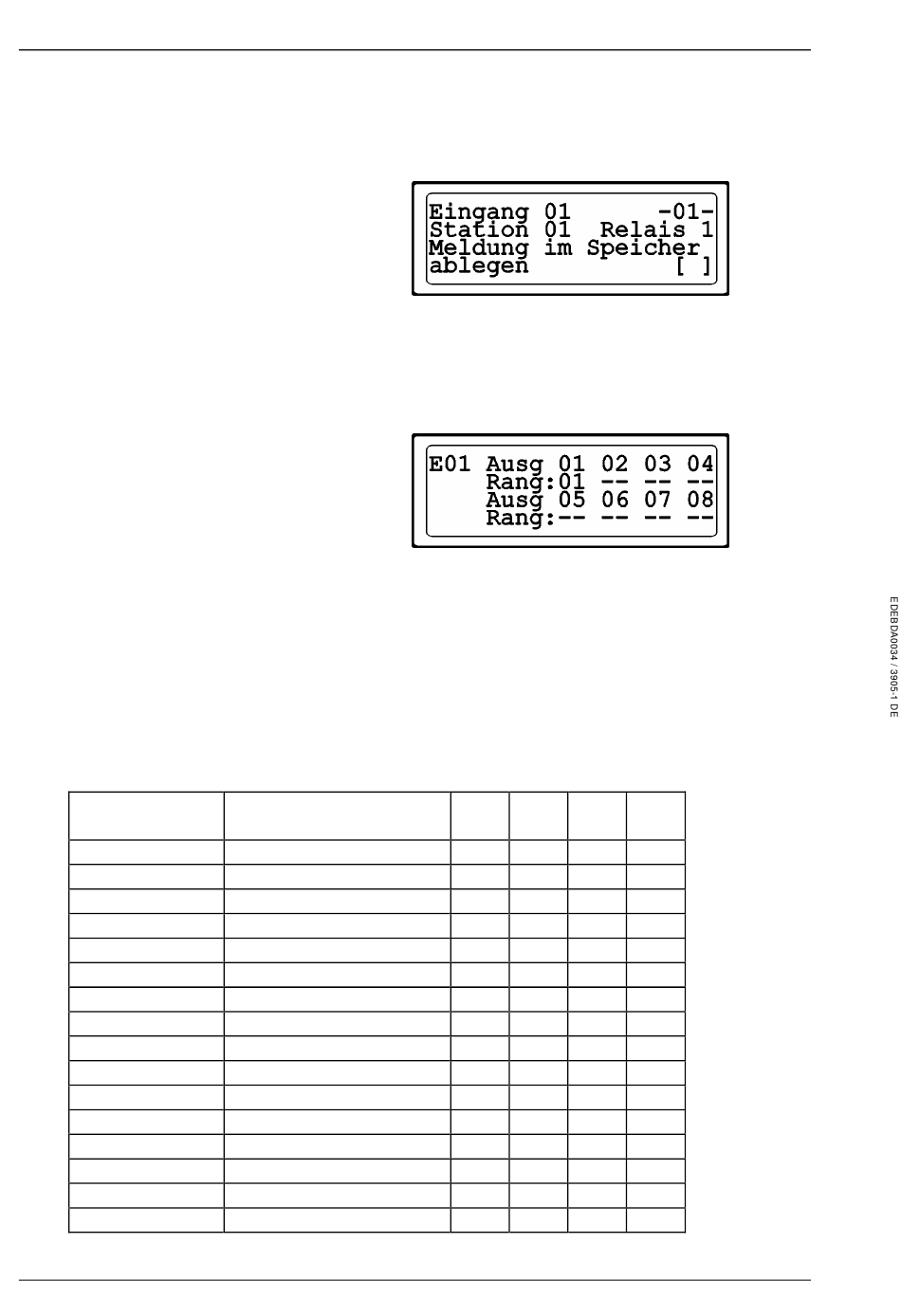

1. Fenster:
Bezeichnung und Station
Eingang im unprogrammierten Zustand, vorangestellt ist die Nummer des Einganges.
folgenden 13 Stellen sind für einen Namen vorgesehen.
• In der 2. Zeile wird die Station, wie auch der zugehörige Ausgang, entsprechend der
nachfolgenden Adressentabelle eingestellt.
In der 4. Zeile kann das Ablegen der Eingangsmeldungen im Speicher deaktiviert werden. Da
jedes Thermostatenspiel eine Eingangsmeldung erzeugt, empfiehlt sich diese Programmierung.
2. Fenster:
Rangfolge
In diesem Fenster wird dem zugehörigen Ausgang die Priorität im Optimierungsablauf zugeordnet.
Der unwichtigste Verbraucher erhält Priorität 1, der wichtigste Verbraucher Rangfolge 32,
gleichwertige Verbraucher erhalten gleiche Priorität.
4.4.3 Einstellung der Busadresse
Jedem Baustein muß mit dem Schalter 2 die Busadresse entsprechend der Anordnung im System
zugewiesen werden.
• Die Schalter S 2/5 bis S 2/7 müssen auf off, der Schalter S 2/8 muß auf on stehen.
• Nach Kodierung der Bus-Adresse ist der Baustein kurz stromlos zu schalten, damit die
veränderte Adresse übernommen wird.
Ausgang Nr.
01 - 02
03 - 04
05 - 06
07 - 08
09 - 10
11 - 12
13 - 14
15 - 16
17 - 18
19 - 20
21 - 22
23 - 24
25 - 26
27 - 28
29 - 30
31 - 32
Seite 8 von 12
Station Nr.
(Einstellung am MULTIMAX)
01
05
09
13
02
06
10
14
03
07
11
15
04
08
12
16
S 2/1
S 2/2
S 2/3
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
Die
S 2/4
on
on
on
on
on
on
on
on
Version 1.0
