4.4 Betrieb mit MULTIMAX
4.4.1 Programmierung der Ausgangsparameter
Die Ausgänge des RELA T2 müssen am MULTIMAX programmiert werden. Die Programmierung
ist im Handbuch des Gerätes ausführlich beschrieben.

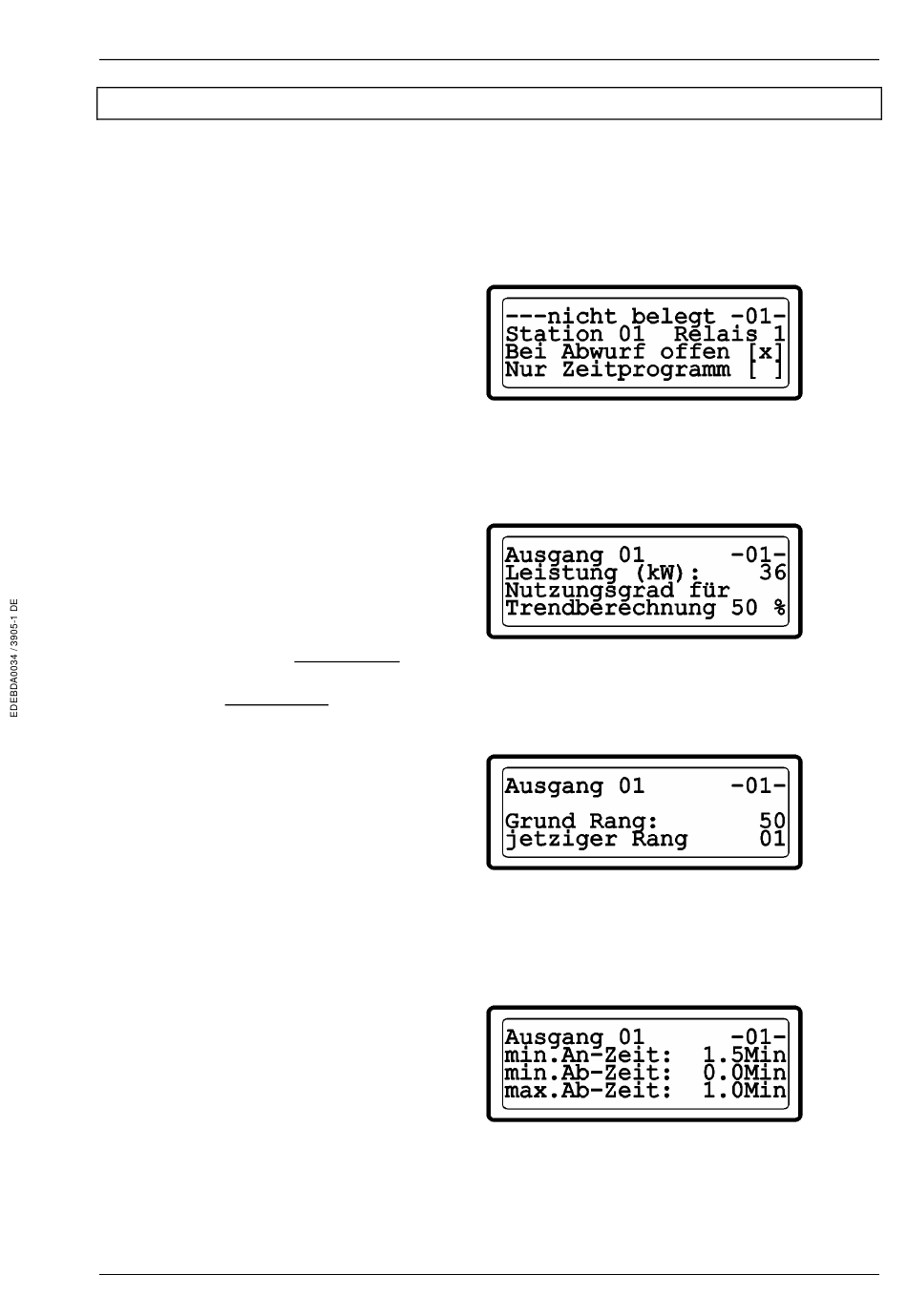

Im Menü LINIEN mit der Taste WEITER den gewünschten Ausgang anwählen.
1. Fenster:
Bezeichnung und Schaltlogik
Relaisausgang im unprogrammierten Zustand, vorangestellt ist die Nummer des Ausganges. Die
folgenden 15 Stellen sind für einen Namen vorgesehen.
• In der 2. Zeile wird die Station entsprechend der nachfolgenden Adressentabelle eingestellt.
• In der 3. Zeile wird als Schaltlogik „bei Abwurf offen" festgelegt.
2. Fenster:
Leistung und Nutzungsgrad
Die programmierte Stufenleistung wird für die Trendberechnung benötigt. Sie bestimmt u. A. den
Zeitpunkt der Ab- und Wiederzuschaltung des Verbrauchers:
Mit dem Nutzungsgrad wird festgelegt, zu wieviel % die programmierte Stufenleistung des
Verbrauchers in die Korrekturleistungsberechnung eingeht.
3. Fenster:
Rangfolge
Jeder Stufe wird eine Rangfolge (Priorität) für die Einbeziehung in die Schalthandlungen
zugeordnet. Der unwichtigste Verbraucher erhält Priorität 1, der wichtigste Verbraucher Rangfolge
32, gleichwertige Verbraucher erhalten gleiche Priorität.
• Wird der Ausgang über einen Eingang gemeldet, muß dem Ausgang die Rangfolge 50
zugeordnet werden. Die tatsächliche Priorität wird im Menü EINGANG programmiert.
5. Fenster:
Minimale Ein-, maximale Ausschaltzeit
Mit diesen Zeiten wird die minimale Einschaltzeit nach Wiederzuschaltung des Verbrauchers und
eine maximale Ausschaltzeit nach Abschaltung des Verbrauchers definiert. Die Zeiten sind
abhängig vom thermischen Verhalten der angeschlossenen Verbraucher.
Version 1.0
Handbuch Unterstation RELA T2
Seite 7 von 12
