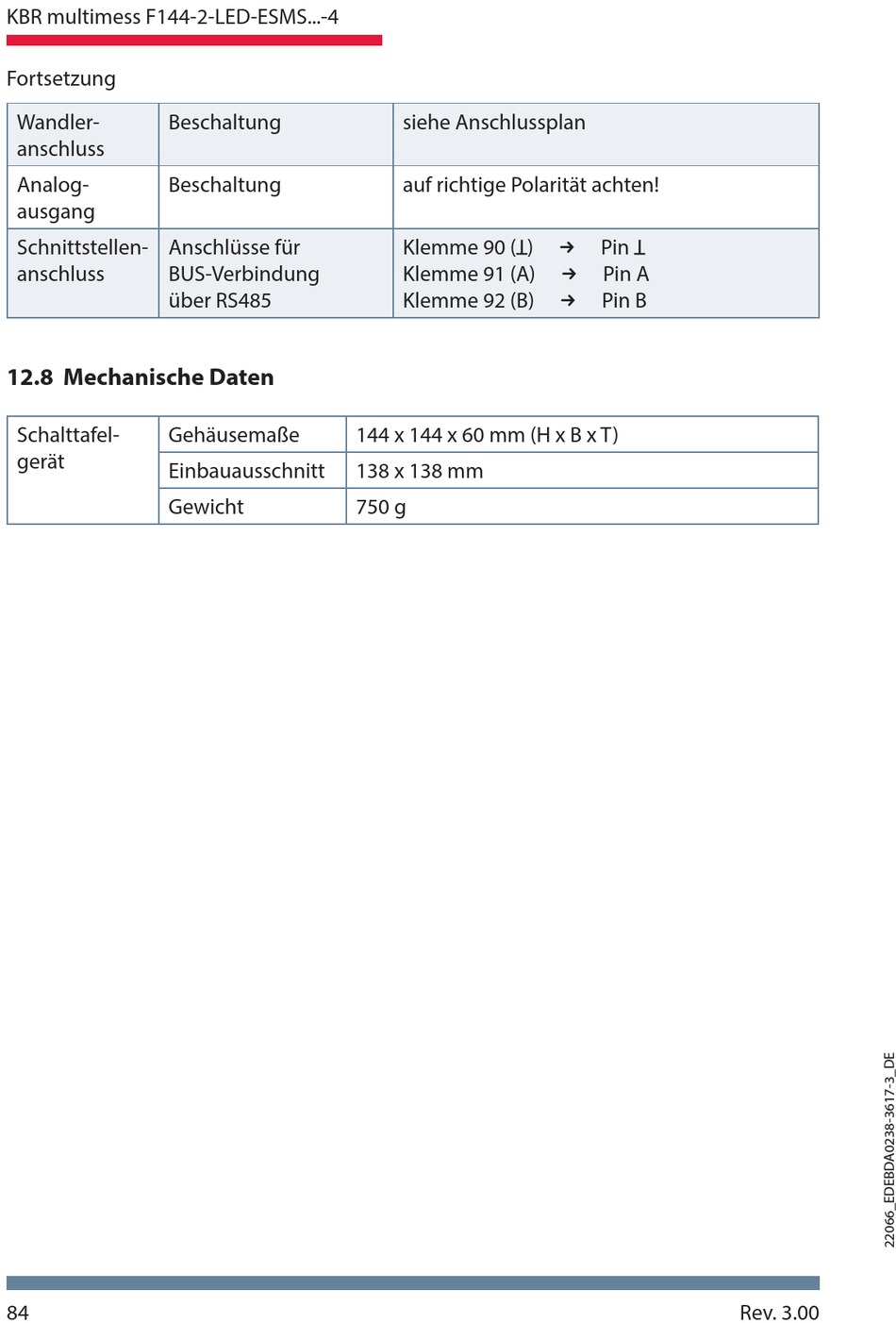

KBR multimess F144-2-LED-ESMS...-4
Fortsetzung
Wandler-
Beschaltung
anschluss
Analog-
Beschaltung
ausgang
Schnittstellen-
Anschlüsse für
anschluss
BUS-Verbindung
über RS485
12.8 Mechanische Daten
Schalttafel-
Gehäusemaße
gerät
Einbauausschnitt
Gewicht
84
siehe Anschlussplan
auf richtige Polarität achten!
Klemme 90 ( )
Klemme 91 (A)
Klemme 92 (B)
144 x 144 x 60 mm (H x B x T)
138 x 138 mm
750 g
Pin
R
Pin A
R
Pin B
R
Rev. 3.00
