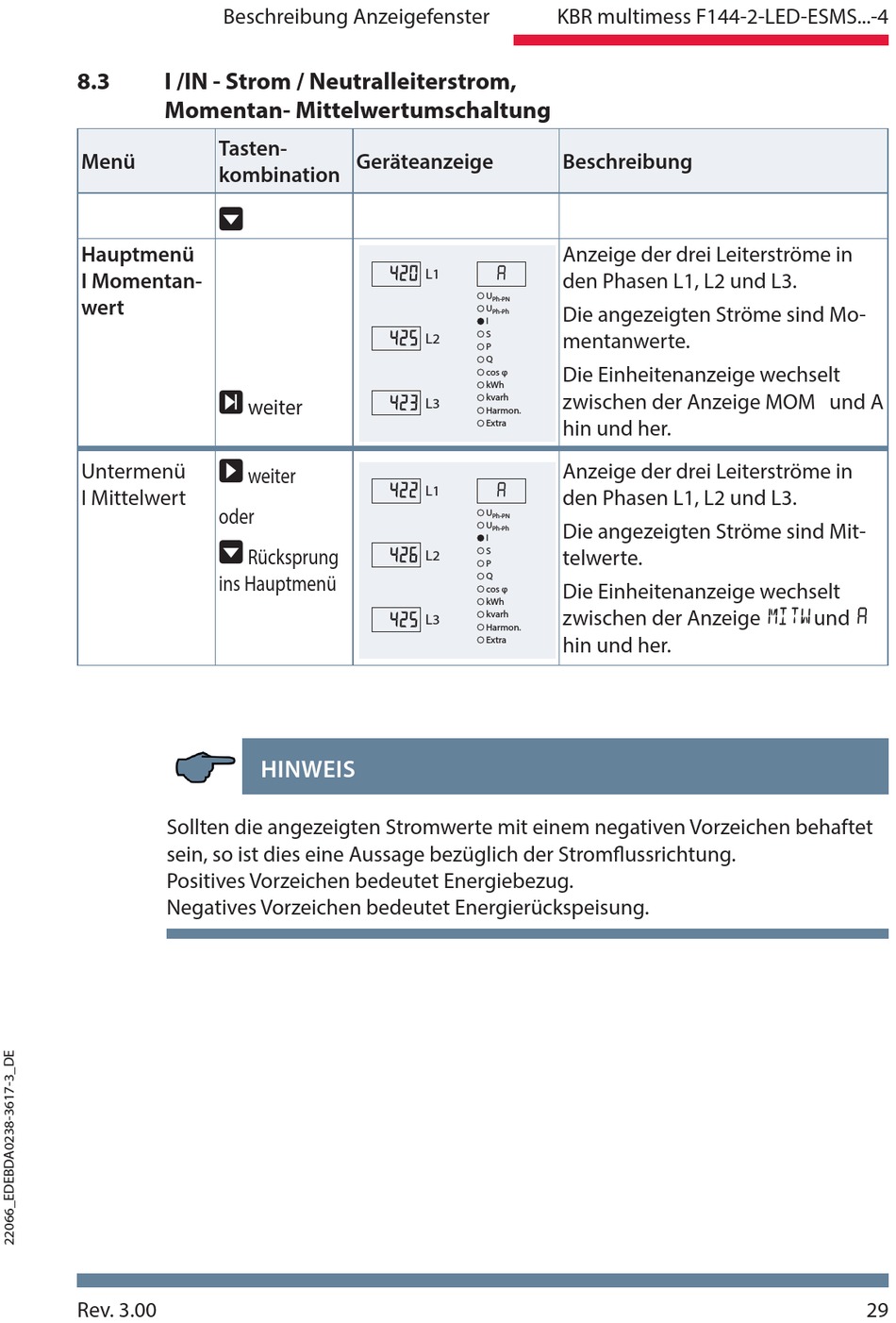

Beschreibung Anzeigefenster
8.3 I /IN - Strom / Neutralleiterstrom,
Momentan- Mittelwertumschaltung
Tasten-
Menü
kombination

Hauptmenü
I Momentan-
wert

Untermenü

I Mittelwert
oder

ins Hauptmenü
Sollten die angezeigten Stromwerte mit einem negativen Vorzeichen behaftet
sein, so ist dies eine Aussage bezüglich der Stromfl ussrichtung.
Positives Vorzeichen bedeutet Energiebezug.
Negatives Vorzeichen bedeutet Energierückspeisung.
