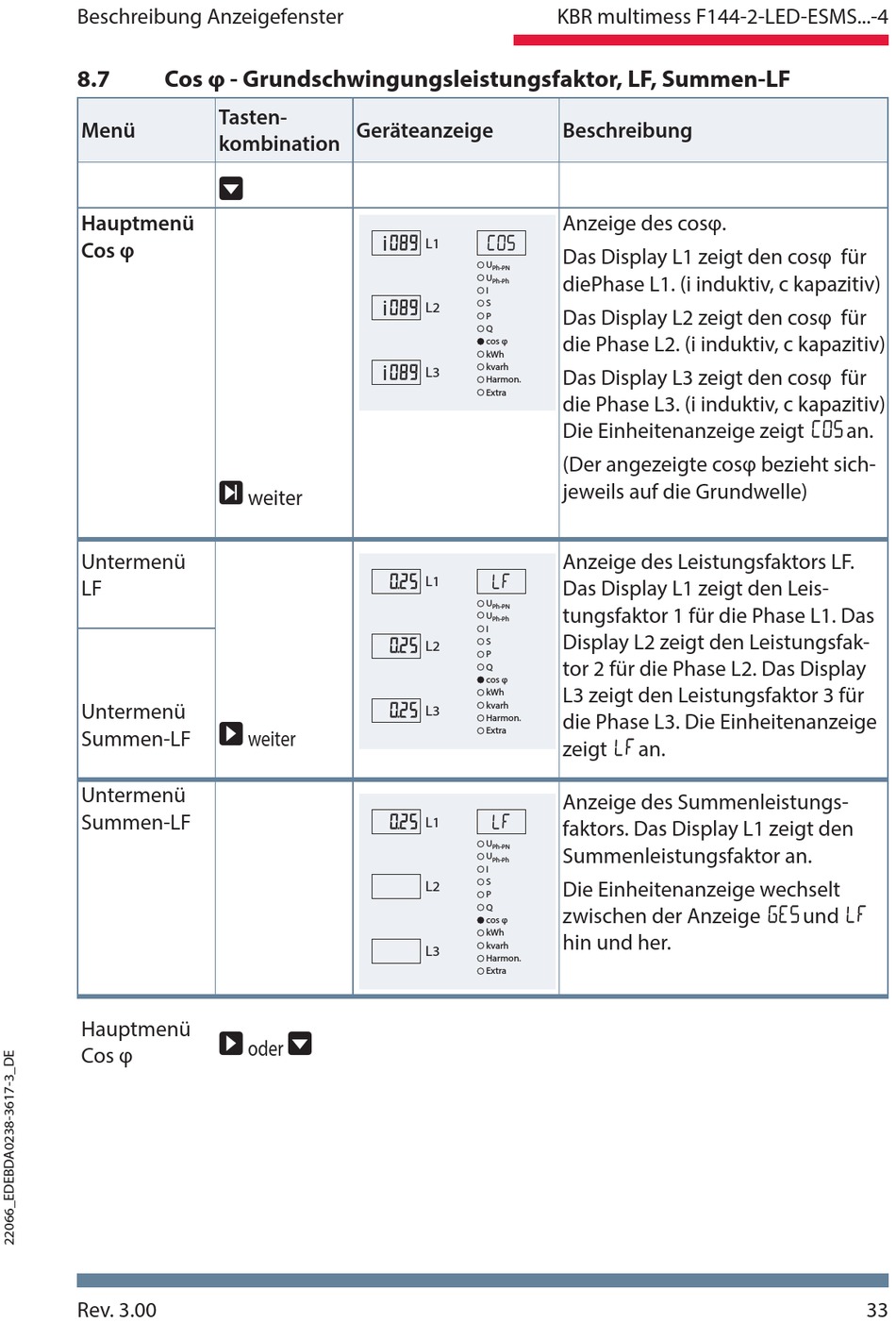

Beschreibung Anzeigefenster
8.7
Cos φ - Grundschwingungsleistungsfaktor, LF, Summen-LF
Tasten-
Menü
kombination
Hauptmenü
Cos φ
Untermenü
LF
Untermenü
Summen-LF
Untermenü
Summen-LF
Hauptmenü
Cos φ
Rev. 3.00
Geräteanzeige
i
089
i
089
i
089
weiter
0. 2 5
0. 2 5
0. 2 5
weiter
0. 2 5
oder
KBR multimess F144-2-LED-ESMS...-4
Beschreibung
Anzeige des cosφ.
L1
COS
Das Display L1 zeigt den cosφ für
U
Ph-PN
diePhase L1. (i induktiv, c kapazitiv)
U
Ph-Ph
I
S
L2
Das Display L2 zeigt den cosφ für
P
Q
die Phase L2. (i induktiv, c kapazitiv)
cos φ
kWh
kvarh
L3
Das Display L3 zeigt den cosφ für
Harmon.
Extra
die Phase L3. (i induktiv, c kapazitiv)
Die Einheitenanzeige zeigt COS an.
(Der angezeigte cosφ bezieht sich-
jeweils auf die Grundwelle)
Anzeige des Leistungsfaktors LF.
L1
LF
Das Display L1 zeigt den Leis-
U
tungsfaktor 1 für die Phase L1. Das
Ph-PN
U
Ph-Ph
I
Display L2 zeigt den Leistungsfak-
S
L2
P
tor 2 für die Phase L2. Das Display
Q
cos φ
L3 zeigt den Leistungsfaktor 3 für
kWh
kvarh
L3
die Phase L3. Die Einheitenanzeige
Harmon.
Extra
zeigt LF an.
Anzeige des Summenleistungs-
L1
LF
faktors. Das Display L1 zeigt den
U
Ph-PN
Summenleistungsfaktor an.
U
Ph-Ph
I
S
Die Einheitenanzeige wechselt
L2
P
Q
zwischen der Anzeige GES und LF
cos φ
kWh
hin und her.
kvarh
L3
Harmon.
Extra
