Deutschmann Automation GmbH & Co. KG
5.4
RS232-Verbindung ROTARNOCK - TERM
Bei der RS232-Ausführung ist lediglich eine Punkt zu Punktverbindung zwischen ROTARNOCK
und der externen Bedienfront möglich.

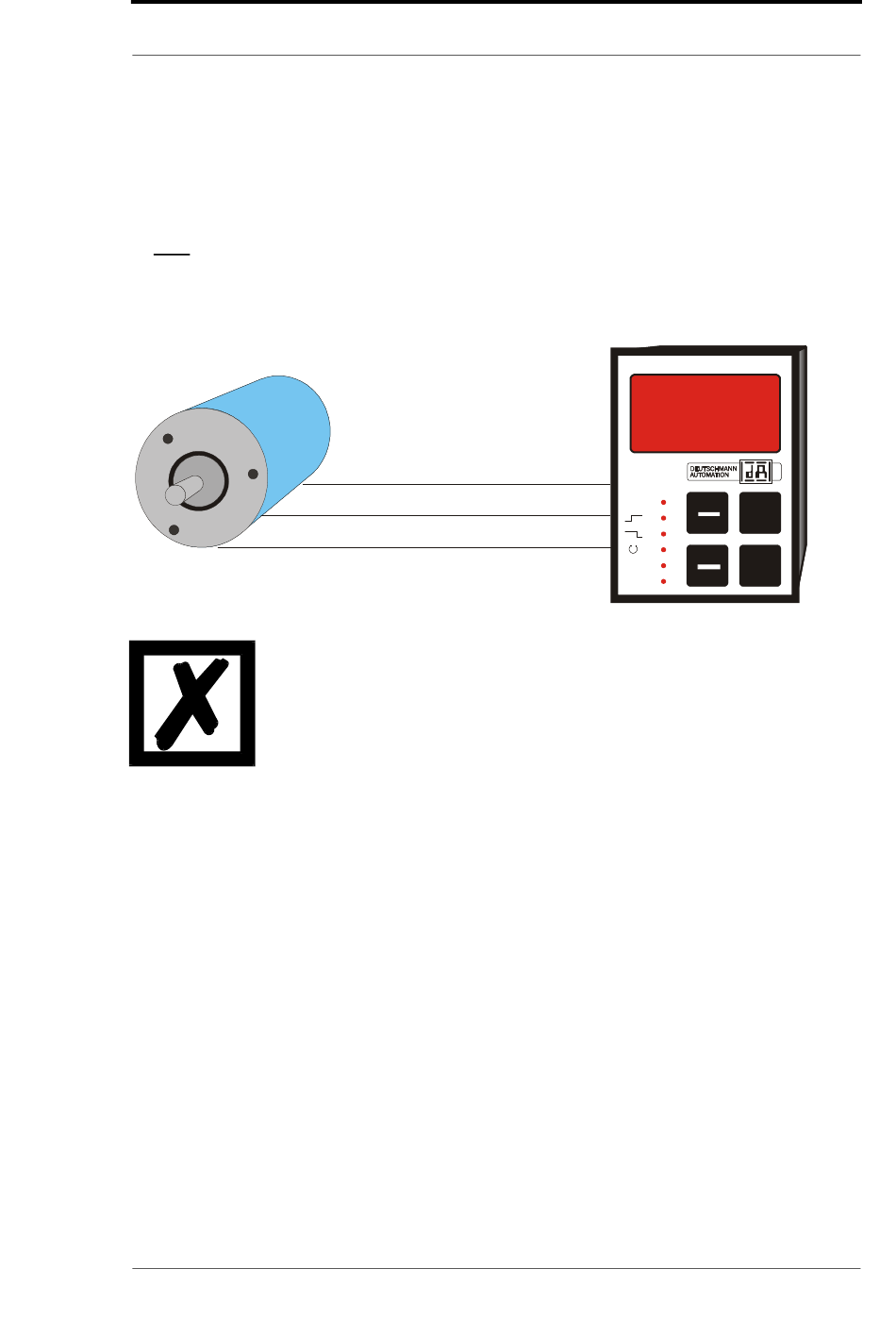

In diesem Fall wird die Tx-ROTARNOCK-Leitung mit der Rx-TERM-Leitung des Bediengerätes
und umgekehrt verbunden, wie aus dem nachfolgenden Bild ersichtlich.
Es muß eine Verbindung der beiden Massen vorgenommen werden !
ROTARNOCK
Abbildung 11:
Die abgebildeten Geräte stehen exemplarisch für Deutschmann Termi-
nals bzw. Nockensteuerungen der Serie LOCON / ROTARNOCK.
13.10.14
Vernetzung von Terminals mit Nockensteuerungen und PCs
Rx-ROT
Tx-ROT
Gnd
Bedienerhandbuch ROTARNOCK 80, TERM 6 V. 2.0
TERM
Tx-Term
Rx-Term
Prg.Mode
On
Gnd
Off
0
Zero
Function
Error
+
MODE
ENTER
ESC
25
