Angaben zu den Kabeln

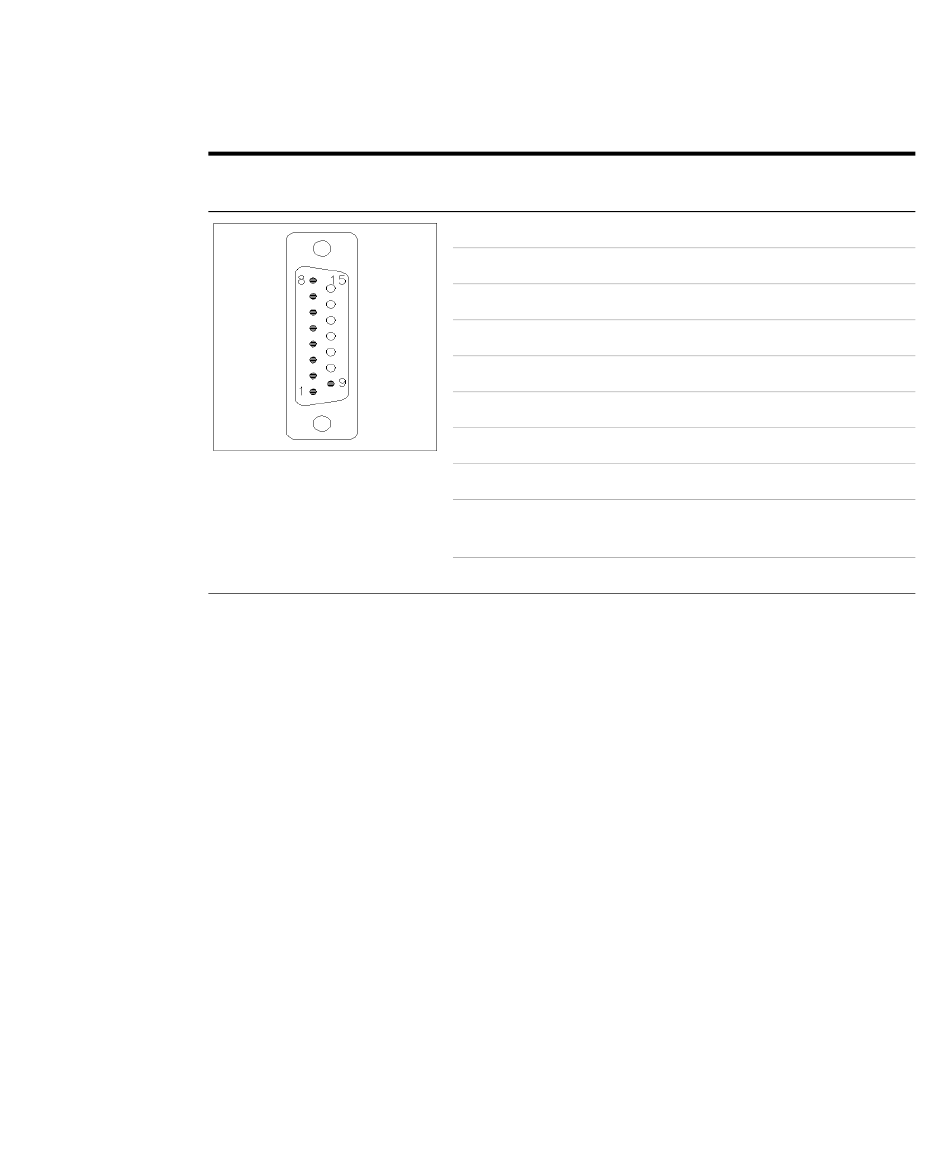

BCD-Kabel
Agilent Modul an 3396-Integratoren
Best.-Nr. 03396-60560
84
Pin 3396 Pin Agilent
Modul
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
Nicht belegt 15
Benutzerhandbuch für die Thermostateinheit 1290 Infinity
Signal BCD-Ziffer
BCD 5 20
BCD 7 80
BCD 6 40
BCD 4 10
BCD0 1
BCD 3 8
BCD 2 4
BCD 1 2
Digitale
Masse
+ 5 V Niedrig
