8
Angaben zu den Kabeln

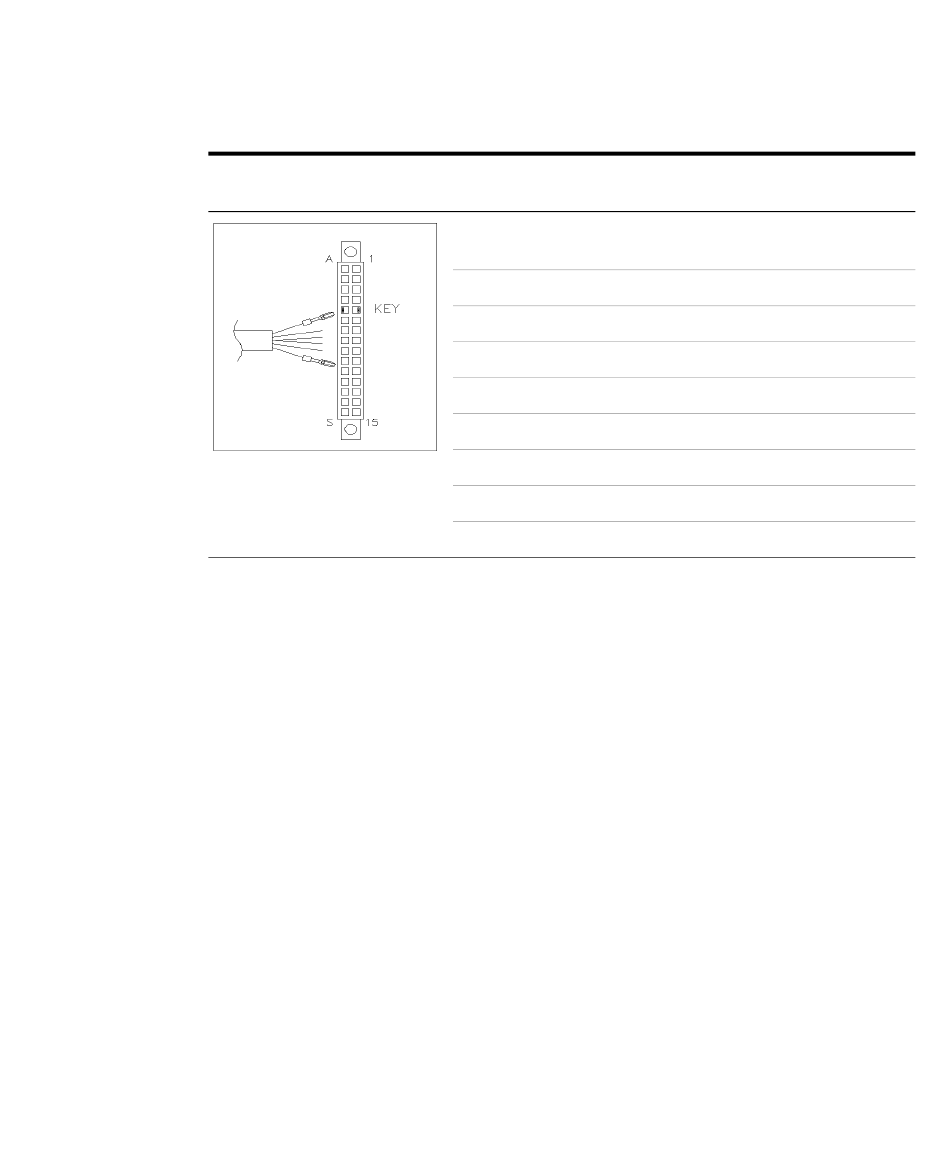

Remote-Kabel
Agilent Modul an Universalanschluss
Best.-Nr. 01046-60201
82
Farbe Pin Agilent
Modul
Weiß 1
Braun 2
Grau 3
Blau 4
Rosa 5
Gelb 6
Rot 7
Grün 8
Schwarz 9
Benutzerhandbuch für die Thermostateinheit 1290 Infinity
Signal Aktiv
(TTL-Pegel)
Digitale
Masse
Vorbereitung Niedrig
Start Niedrig
Abschalten Niedrig
Nicht belegt
Einschalten Hoch
Bereit Hoch
Stopp Niedrig
Startanfrage Niedrig
