Agilent 1290 Infinity Benutzerhandbuch Seite 24

3
Installieren der Thermostateinheit G1330B
Installieren der Thermostateinheit G1330B
5 Setzen Sie die vordere Abdeckung der Thermostateinheit ein.
6 Platzieren Sie das Probengeber-/Fraktionssammlermodul auf der Thermos-
7 Entnehmen Sie den Probenträger aus dem Probengeber/Fraktionssammler
8 Befestigen Sie die Diffusionsplatte auf dem Luftkanal-Adapter.
9 Setzen Sie den Probenträger wieder ein.
24
tateinheit. Stellen Sie sicher, dass der Probengeber/Fraktionssammler rich-
tig auf der Thermostateinheit eingerastet ist.
und setzen Sie den Luftkanal-Adapter in die Trägerplatte für den Proben-
träger ein. Vergewissern Sie sich, dass der Adapter vollständig herunterge-
drückt ist. Dadurch wird sichergestellt, dass der temperierte Luftstrom vom
Thermostaten richtig in den Probenträgerbereich des Probengebers bzw.
Fraktionssammlers geleitet wird.

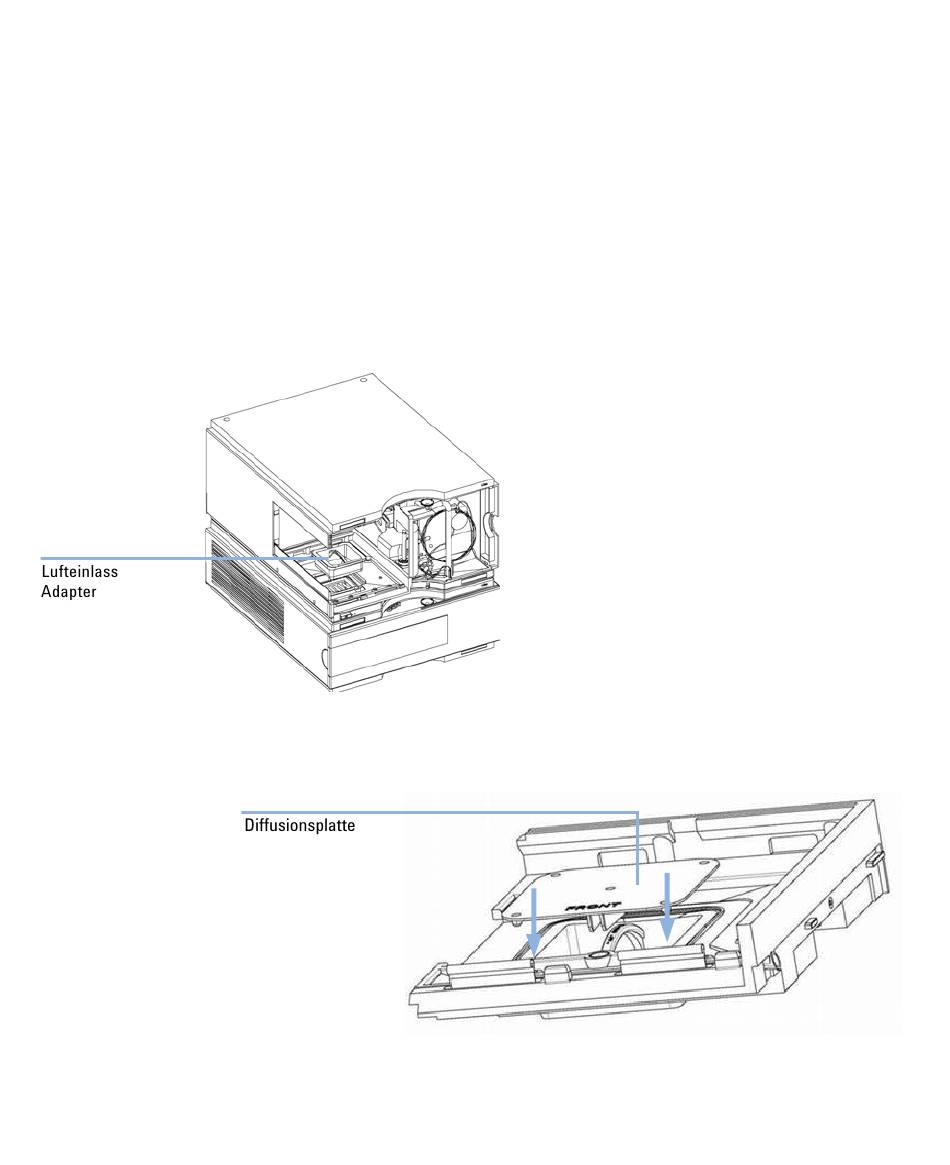

Abbildung 7 Luftkanaladapter
Benutzerhandbuch für die Thermostateinheit 1290 Infinity
