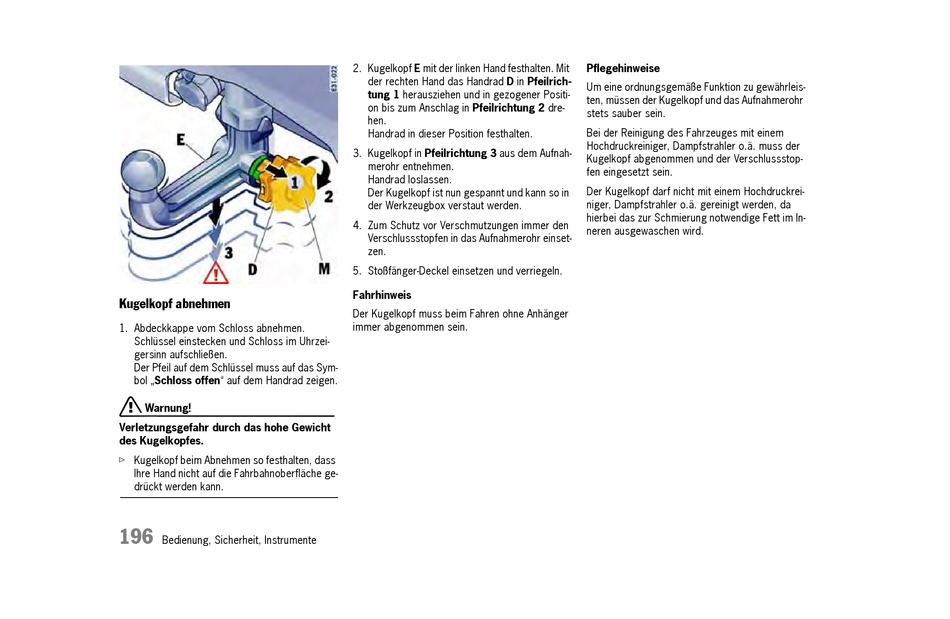

Kugelkopf abnehmen
1. Abdeckkappe vom Schloss abnehmen.
Schlüssel einstecken und Schloss im Uhrzei-
gersinn aufschließen.
Der Pfeil auf dem Schlüssel muss auf das Sym-
bol „Schloss offen" auf dem Handrad zeigen.
Warnung!
Verletzungsgefahr durch das hohe Gewicht
des Kugelkopfes.
f Kugelkopf beim Abnehmen so festhalten, dass
Ihre Hand nicht auf die Fahrbahnoberfläche ge-
drückt werden kann.
196
Bedienung, Sicherheit, Instrumente
2. Kugelkopf E mit der linken Hand festhalten. Mit
der rechten Hand das Handrad D in Pfeilrich-
tung 1 herausziehen und in gezogener Positi-
on bis zum Anschlag in Pfeilrichtung 2 dre-
hen.
Handrad in dieser Position festhalten.
3. Kugelkopf in Pfeilrichtung 3 aus dem Aufnah-
merohr entnehmen.
Handrad loslassen.
Der Kugelkopf ist nun gespannt und kann so in
der Werkzeugbox verstaut werden.
4. Zum Schutz vor Verschmutzungen immer den
Verschlussstopfen in das Aufnahmerohr einset-
zen.
5. Stoßfänger-Deckel einsetzen und verriegeln.
Fahrhinweis
Der Kugelkopf muss beim Fahren ohne Anhänger
immer abgenommen sein.

Pflegehinweise

Um eine ordnungsgemäße Funktion zu gewährleis-
ten, müssen der Kugelkopf und das Aufnahmerohr
stets sauber sein.
Bei der Reinigung des Fahrzeuges mit einem
Hochdruckreiniger, Dampfstrahler o.ä. muss der
Kugelkopf abgenommen und der Verschlussstop-
fen eingesetzt sein.
Der Kugelkopf darf nicht mit einem Hochdruckrei-
niger, Dampfstrahler o.ä. gereinigt werden, da
hierbei das zur Schmierung notwendige Fett im In-
neren ausgewaschen wird.
