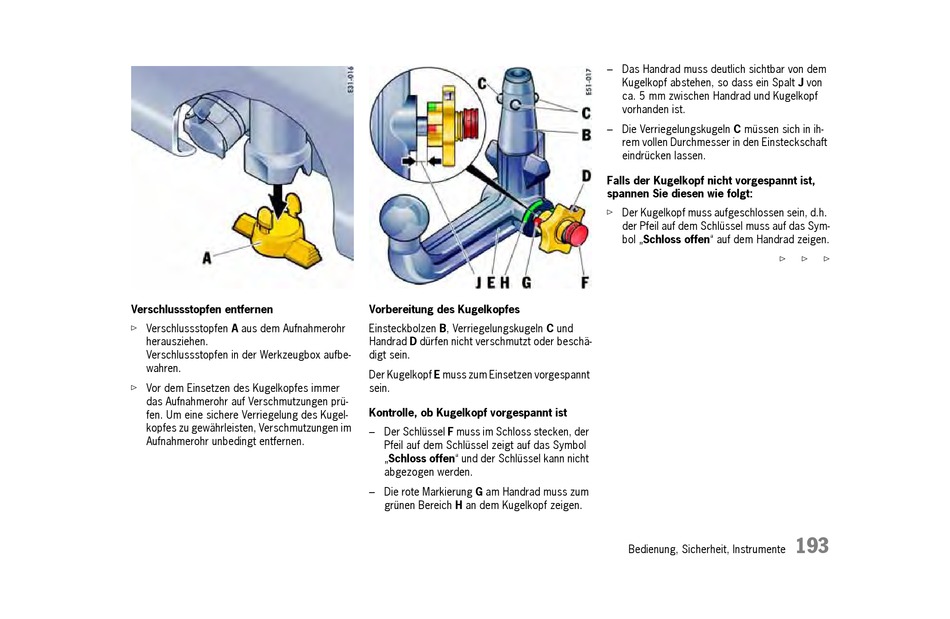

Verschlussstopfen entfernen
f Verschlussstopfen A aus dem Aufnahmerohr
herausziehen.
Verschlussstopfen in der Werkzeugbox aufbe-
wahren.
f Vor dem Einsetzen des Kugelkopfes immer
das Aufnahmerohr auf Verschmutzungen prü-
fen. Um eine sichere Verriegelung des Kugel-
kopfes zu gewährleisten, Verschmutzungen im
Aufnahmerohr unbedingt entfernen.
Vorbereitung des Kugelkopfes
Einsteckbolzen B, Verriegelungskugeln C und
Handrad D dürfen nicht verschmutzt oder beschä-
digt sein.
Der Kugelkopf E muss zum Einsetzen vorgespannt
sein.
Kontrolle, ob Kugelkopf vorgespannt ist
– Der Schlüssel F muss im Schloss stecken, der
Pfeil auf dem Schlüssel zeigt auf das Symbol
„Schloss offen" und der Schlüssel kann nicht
abgezogen werden.
– Die rote Markierung G am Handrad muss zum
grünen Bereich H an dem Kugelkopf zeigen.
– Das Handrad muss deutlich sichtbar von dem
Kugelkopf abstehen, so dass ein Spalt J von
ca. 5 mm zwischen Handrad und Kugelkopf
vorhanden ist.
– Die Verriegelungskugeln C müssen sich in ih-
rem vollen Durchmesser in den Einsteckschaft
eindrücken lassen.
Falls der Kugelkopf nicht vorgespannt ist,
spannen Sie diesen wie folgt:
f Der Kugelkopf muss aufgeschlossen sein, d.h.
der Pfeil auf dem Schlüssel muss auf das Sym-
bol „Schloss offen" auf dem Handrad zeigen.
f
