Jumper und Anschlüsse auf der Hauptplatine

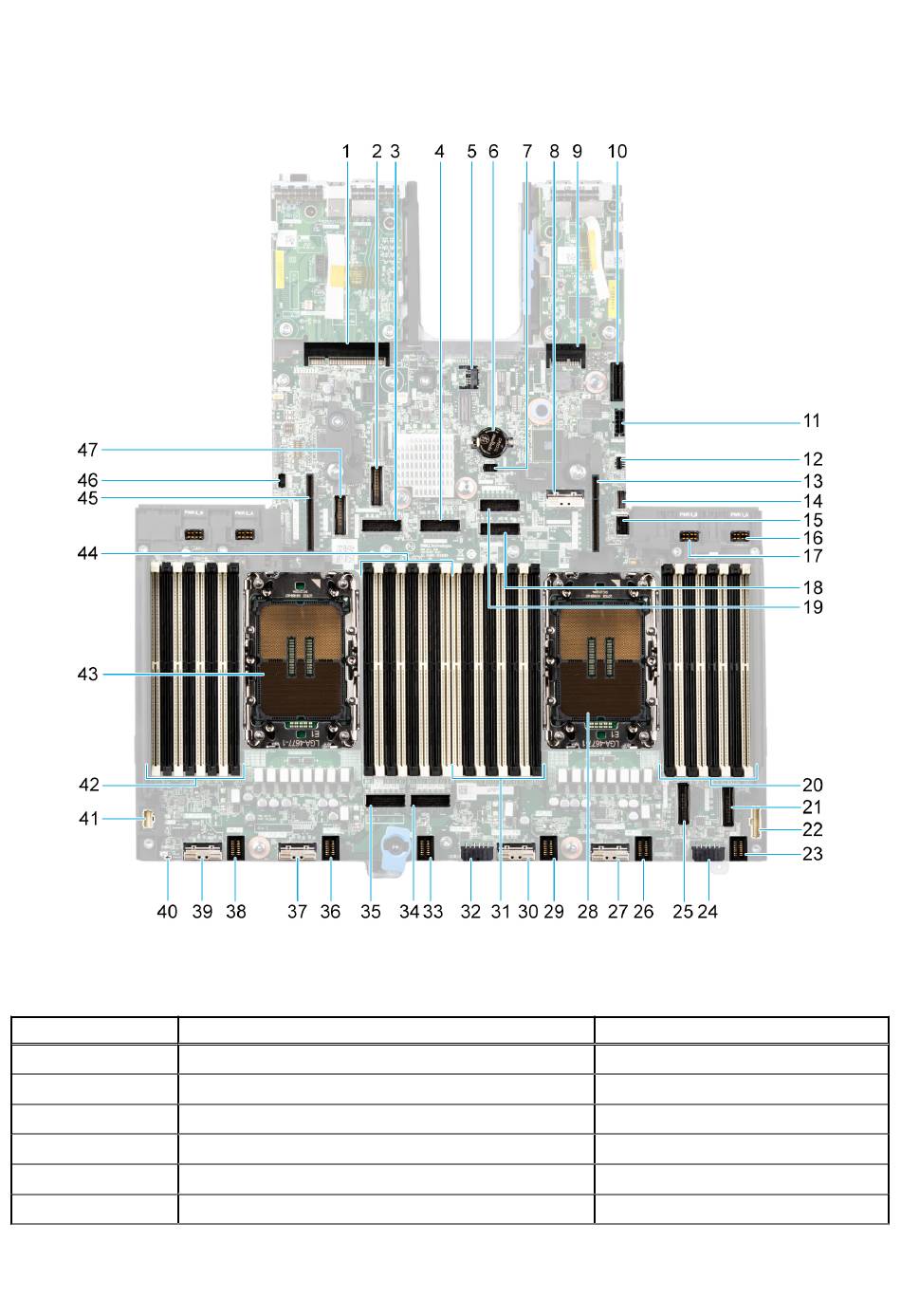

Abbildung 170. Jumper und Anschlüsse auf der Hauptplatine
Tabelle 86. Jumper und Anschlüsse auf der Hauptplatine
Element
1.
2.
3.
4.
5.
6.
206 Jumper und Anschlüsse

Anschluss

Hinterer I/O-Anschluss
SL10_CPU2_PB5
SL11_CPU2_PB6
SL12_CPU2_PA6
TPM
BATTERIE

Beschreibung

Hinterer E/A-Anschluss
PCIe-Anschluss 10
PCIe-Anschluss 11
PCIe-Anschluss12
TPM-Anschluss
Knopfzellenbatterie
