Nächste Schritte
1.
Setzen Sie das BOSS-N1-Modul wieder ein
Installieren des BOSS-N1-Moduls
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt
Schritte
1. Verbinden Sie die Strom- und Signalkabel von BOSS-N1 mit den Anschlüssen auf dem BOSS-N1-Modul.

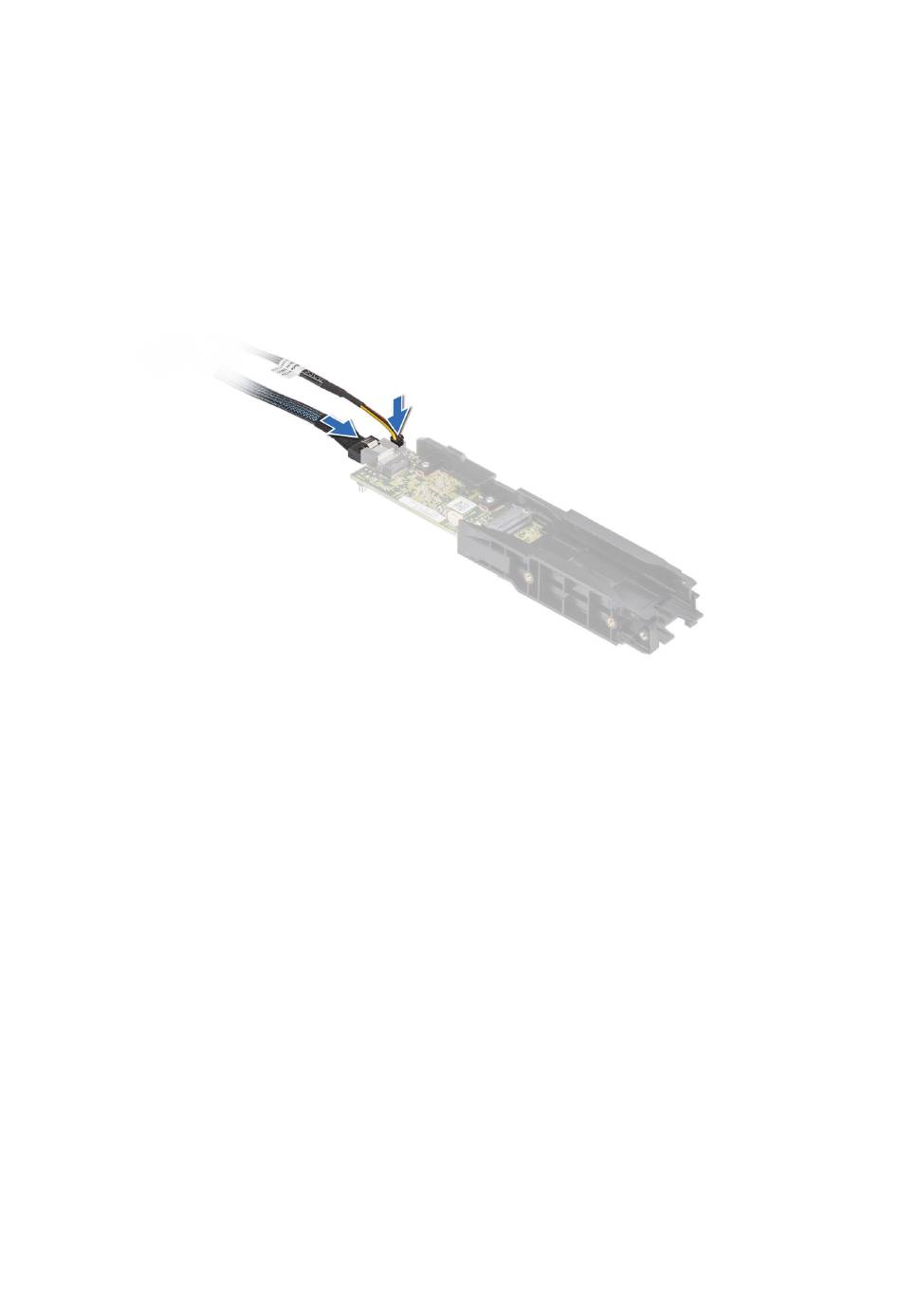

Abbildung 135. Anschließen der BOSS-N1-Strom- und Signalkabel an das BOSS-N1-Modul
2. Richten Sie das BOSS-N1-Modul schräg zum Controllerkartenmodul-Steckplatz aus.
3. Setzen Sie das BOSS-N1-Modul ein und drücken Sie das Modul horizontal in Richtung der Rückseite des Systems, bis es fest einrastet.
4. Befestigen Sie das BOSS-N1-Modul mit dem Kreuzschlitzschraubendreher Nr. 1 (Schraube M3 x 0,5 x 4,5 mm).
5. Verbinden Sie die BOSS-N1-Strom- und Signalkabel mit den Anschlüssen an der Systemplatine.
oder
installieren Sie den Platzhalter für die
Vor der Arbeit an Komponenten im Inneren des
BOSS-N1-Karte.
Systems.
Installieren und Entfernen von Systemkomponenten
169
