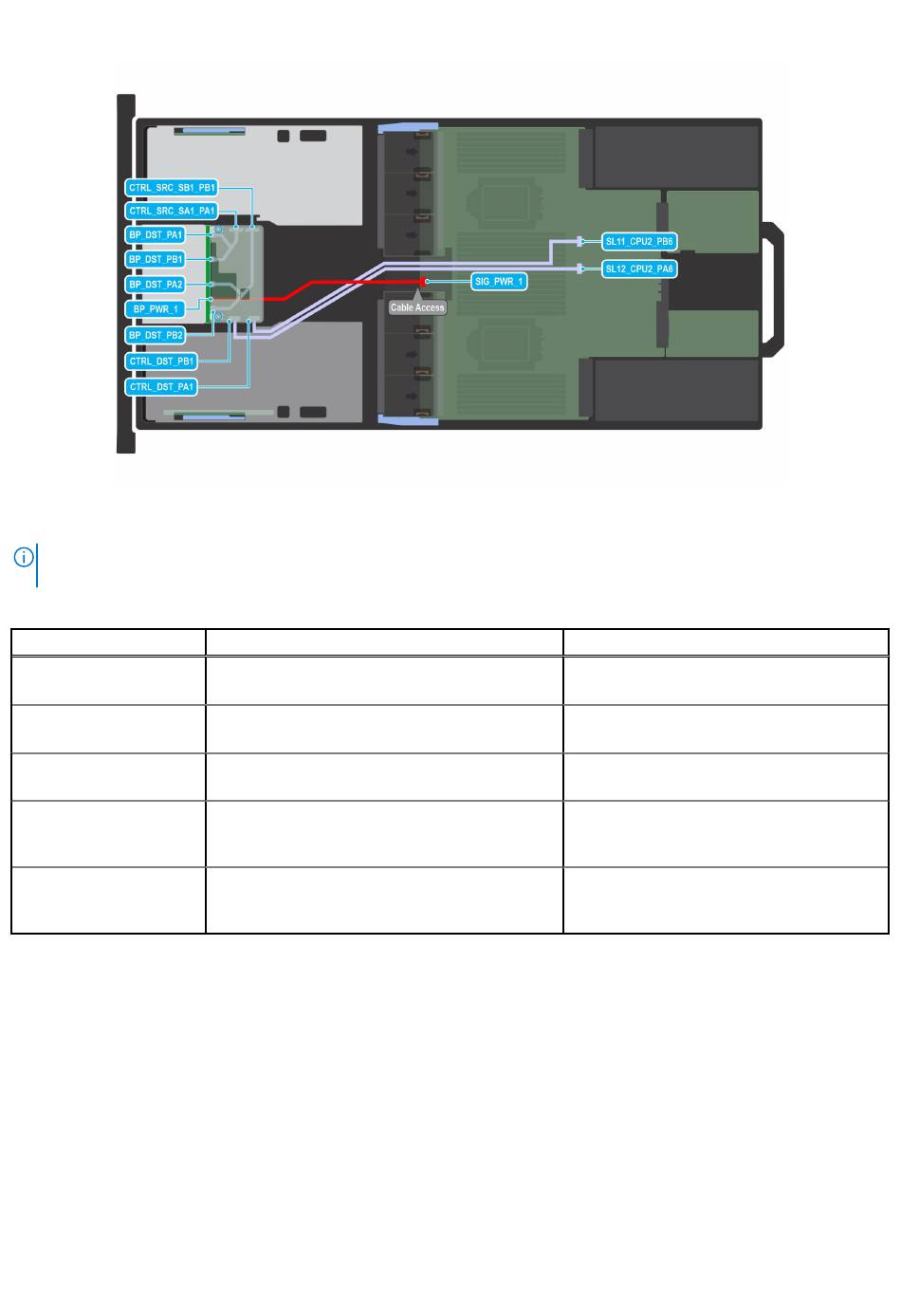

Abbildung 65. Konfiguration 2: 8 x 2,5"-NVMe-RAID mit fPERC12
ANMERKUNG:
Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 67. Konfiguration 2: 8 x 2,5"-NVMe-RAID mit fPERC12
Reihenfolge
1.
2.
3.
4.
5.
104
Installieren und Entfernen von Systemkomponenten
Von
SIG_PWR_1 (Netzanschluss der Systemplatine)
SL11_CPU2_PB6 (Signalanschluss auf der
Hauptplatine)
SL12_CPU2_PA6 (Signalanschluss auf der
Hauptplatine)
CTRL_SRC_SA1_PA1 (fPERC-Controller-Anschluss)
CTRL_SRC_SB1_PB1 (Anschluss für fPERC-
Controller)
Zu
BP_PWR_1 (Stromanschluss der vorderen
Rückwandplatine)
CTRL_DST_PA1 (fPERC-Eingangsanschluss)
CTRL_DST_PB1 (fPERC-Eingangsanschluss)
BP_DST_PA1 (Rückwandplatinen-
Signalanschluss) und BP_DST_PB1
(Signalanschluss der Rückwandplatine)
BP_DST_PA2 (Rückwandplatinen-
Signalanschluss) und BP_DST_PB2
(Signalanschluss der Rückwandplatine)
