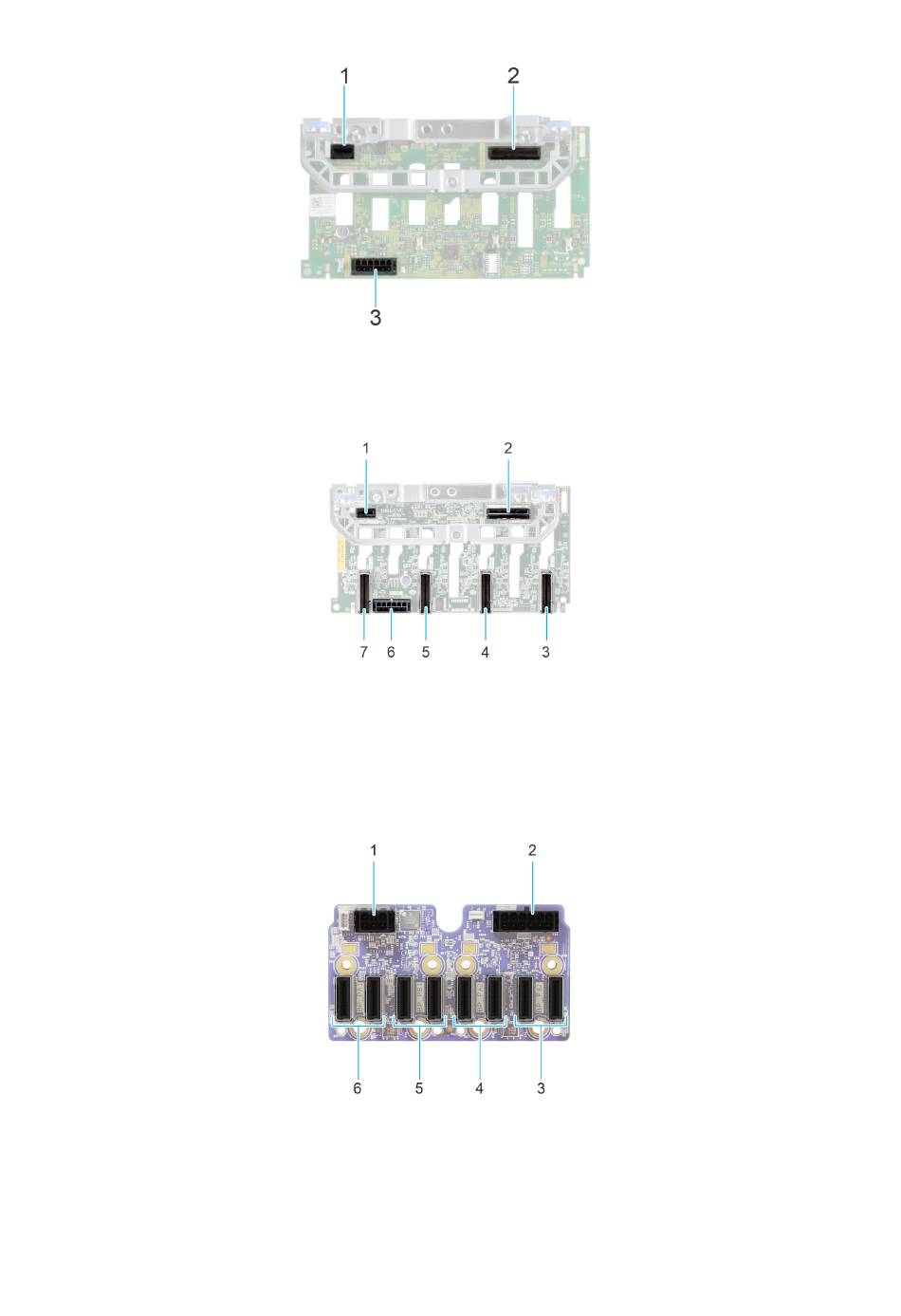

Abbildung 54. Rückwandplatine für 8 x 2,5"-NVMe-Laufwerk
1. BP_PWR_CTRL
2. BP_DST_SA1 (PERC zu Rückwandplatine)
3. BP_PWR_1 (Stromversorgungs- und Signalkabel der Rückwandplatine zu Hauptplatine)
Abbildung 55. Rückwandplatine für 8 x 2,5"-Laufwerk
1. BP_PWR_CTRL
3. BP_DST_PA1 (PCIe/NVMe-Anschluss)
5. BP_ DST_PA2 (PCIe/NVMe-Anschluss)
7. BP_DST_PB2 (PCIe/NVMe-Anschluss)
Abbildung 56. 6 x E3.S-Laufwerkrückwandplatine
1. BP_PWR_CTRL
3. BP_DST_PB2 (PCIe/NVMe-Anschluss)
5. BP_ DST_PB1 (PCIe/NVMe-Anschluss)
2. BP_DST_SA1 (PERC zu Rückwandplatine)
4. BP_ DST_PB1 (PCIe/NVMe-Anschluss)
6. BP_PWR_1 (Stromversorgungs- und Signalkabel der
Rückwandplatine zu Hauptplatine)
2. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und
Signalkabel zu Systemplatine)
4. BP_ DST_PA2 (PCIe/NVMe-Anschluss)
6. BP_DST_PA1 (PCIe/NVMe-Anschluss)
Installieren und Entfernen von Systemkomponenten
95
