ANMERKUNG: Weitere Informationen zum Hot-Swap-Verfahren für NVMe-PCIe-SSD-U.2-Geräte finden Sie im Benutzerhandbuch für Dell Express Flash-NVMe-PCIe-SSDs unter www.dell.com/support> Alle Produkte durchsuchen > Infrastruktur von Rechenzentren > Speicheradapter und Controller > Dell PowerEdge Express Flash-NVMe-PCIe-SSD > Dokumentation > Handbücher und Dokumente. ANMERKUNG: Alle Arten von SAS- und SATA-Festplatten werden in diesem Dokument als „Laufwerke“...
Seite 6

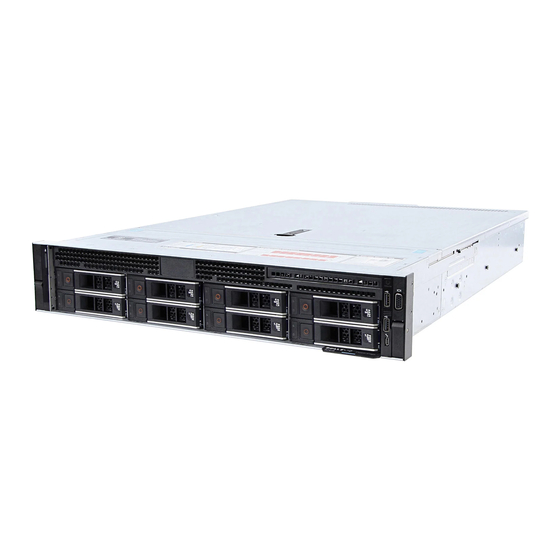

Diagnoseinformationen auf Systemebene und Fehlerinformationen, die zur Fehlerbehebung des Systems verwendet werden können, möglich. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch verfügbar unter www.dell.com/idracmanuals Laufwerk (8) k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt Laufwerke.
Seite 7
Diagnoseinformationen auf Systemebene und Fehlerinformationen, die zur Fehlerbehebung des Systems verwendet werden können, möglich. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch verfügbar unter www.dell.com/idracmanuals Laufwerk (12) k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt Laufwerke.
Diagnoseinformationen auf Systemebene und Fehlerinformationen, die zur Fehlerbehebung des Systems verwendet werden können, möglich. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch verfügbar unter www.dell.com/idracmanuals Laufwerk (24) k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt Laufwerke.
BIOS- und Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zu Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. ANMERKUNG:...
Elemen Anzeige oder Taste Symbol Beschreibung (3 Fuß) nicht überschreiten. Die Leistung kann von der Qualität des Kabels abhängen. iDRAC Direct-LED-Anzeige k. A. Die iDRAC Direct-LED-Anzeige leuchtet auf, um darauf hinzuweisen, dass der iDRAC Direct-Port aktiv mit einem Gerät verbunden ist. VGA-Anschluss Ermöglicht das Anschließen eines Bildschirms an das System.
Seite 11
USB 3.0-Anschluss (2) Diese USB-Ports unterstützen USB 3.0. Dedizierter iDRAC-Port Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch unter www.dell.com/ poweredgemanuals. VGA-Anschluss Ermöglicht das Anschließen eines Bildschirms an das System. Weitere Informationen finden Sie im Abschnitt Technische Daten.
Seite 12
USB 3.0-Anschluss (2) Diese USB-Ports unterstützen USB 3.0. Dedizierter iDRAC-Port Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch unter www.dell.com/ poweredgemanuals. VGA-Anschluss Ermöglicht das Anschließen eines Bildschirms an das System. Weitere Informationen finden Sie im Abschnitt Technische Daten.
Seite 13
Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze Sie sie länger als fünf Sekunden gedrückt, um den BIOS- Progress-Modus zu aktivieren. Weitere Informationen zu den Ports und Anschlüssen finden Sie im Abschnitt Technische Daten. Systemübersicht...
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Abmessungen des Systems • Gehäusegewicht • Technische Daten des Prozessors • PSU – Technische Daten • Unterstützte Betriebssysteme • Technische Daten zu den Kühlungslüftern •...
Bereichseinstellung ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des Systems zu prüfen und eine optimale Energienutzung zu gewährleisten. ANMERKUNG: Die Wärmeabgabe berechnet sich aus der Wattleistung des Netzteils.
16 2,5-Zoll-NVMe-Laufwerke in Schacht 0 (Steckplätze 8 bis 11) und Schacht 1 (Steckplätze 0 bis 11) ANMERKUNG: Weitere Informationen zum Hot-Swap-Verfahren für NVMe-PCIe-SSD-U.2-Geräte finden Sie im Benutzerhandbuch für Dell Express Flash NVMe-PCIe-SSDs unter Dell.com/support > Alle Produkte durchsuchen > Rechenzentrumsinfrastruktur > Speicheradapter und Controller > Dell PowerEdge Express Flash-NVMe-PCIe-SSD > Dokumentation > Handbücher und Dokumente.
Es gibt zwei DIP-Schalter auf dem IDSDM-Modul für Schreibschutz. ANMERKUNG: Ein IDSDM-Kartensteckplatz ist für die Redundanz reserviert. ANMERKUNG: Verwenden Sie Dell EMC microSD-Karten, die im Lieferumfang von Systemen mit IDSDM-Konfiguration enthalten sind. Grafik – Technische Daten Das PowerEdge R7515-System unterstützt Matrox G200eR2-Grafikkarten mit 16 MB Speicherplatz.
Die folgenden Abschnitte enthalten Informationen über die Umgebungsbedingungen des Systems. ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen entnehmen Sie bitte dem Umweltdatenblatt des betreffenden Produkts. Dieses finden Sie bei den Handbüchern und Dokumenten auf www.dell.com/poweredgemanuals Klimabereich für den Betrieb, Kategorie A2 Tabelle 20. Klimabereich für den Betrieb, Kategorie A2 Zulässiger Dauerbetrieb Temperaturbereiche für Höhe <...
CPU TDP gleich oder größer als 180 W werden nicht unterstützt. • DIMMs mit 128 GB oder mehr Kapazität werden nicht unterstützt. • Nicht von Dell zugelassene periphere Karten und periphere Karten über 25 W werden nicht unterstützt. • Jegliche GPGPU-Kartentypen werden nicht unterstützt. •...
Maximal zulässige Stoßeinwirkung Technische Daten Speicher Sechs nacheinander ausgeführte Stöße mit 71 g von bis zu 2 ms Dauer in positiver und negativer X-, Y- und Z-Richtung (ein Stoß auf jeder Seite des Systems) Übersicht über thermische Beschränkungen Tabelle 25. Etikett-Referenzen Etikett-Referenzen Standard Hohe Leistung...
Seite 23
3,5- 3,5- 3,5- 2,5-Zoll- 2,5-Zoll- 2,5-Zoll- Laufwerkskonfiguration Zoll- Zoll- Zoll- Laufwerke Laufwerke (SAS) + Laufwerke (NVMe) Laufwer Laufwerk Laufwer 2,5-Zoll- Laufwerke (NVMe) FPGA, doppelte Breite Nein Nein Nicht Nein Nein Nein unterstüt Tabelle 27. Übersicht über thermische Beschränkungen für T4-GPU-Karte Typ der 8 3,5-Zoll- 12 3,5-Zoll-...
• Mellanox CX6 mit QSFP56 (Mellanox MFS1S00) ist in der Konfiguration ohne rückseitige Laufwerke auf Steckplatz 4 und Steckplatz 5 beschränkt. Andere als die von Dell zugelassenen Kabel werden nicht unterstützt. • Der Solarflare XtremeScale X2522-25G-Adapter ist in der Konfiguration ohne rückseitige Laufwerke auf Steckplatz 4 und Steckplatz 5 beschränkt.
Seite 25
Partikelverschmutzung Technische Daten ANMERKUNG: Zu den gängigen Ursachen für leitfähigen Staub zählen Herstellungsprozesse und Zinkbärte an der Beschichtung der Unterseite von erhöhten Bodenfliesen. Korrosiver Staub • Luft muss frei von korrosivem Staub sein • Der in der Luft vorhandene Reststaub muss über einen Deliqueszenzpunkt von mindestens 60 % relativer Feuchtigkeit verfügen.
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Status-LEDs • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes Status-LEDs ANMERKUNG:...
Symbol Beschreibung Zustand Fehlerbehebung Stromanzeige Die Anzeige blinkt gelb, wenn im Weitere Informationen zu dem jeweiligen Problem finden System ein elektrischer Fehler Sie im Systemereignisprotokoll oder in den aufgetreten ist (z. B. eine Spannung Systemmeldungen. Falls ein Problem mit dem Netzteil außerhalb des zulässigen Bereichs, vorliegt, überprüfen Sie die LED am Netzteil.
Prüfen Sie, ob die iDRAC Quick Sync 2-Funktion so Abfolge und erlischt dann Funktion deaktiviert ist. konfiguriert ist, dass sie durch iDRAC deaktiviert wird. www.dell.com/poweredgemanuals oder Benutzerhandbuch für Dell OpenManage Server Administrator unter www.dell.com/ openmanagemanuals. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu.
Systems verwendet. Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite zum Nachschlagen von Fehlermeldungen auf qrl.dell.com. Das LCD-Display ist nur an der optionalen Frontblende verfügbar. Die optionale Frontblende ist hot-plug fähig.
Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite zum Nachschlagen von Fehlermeldungen auf qrl.dell.com. Set home Wählen Sie die Standardinformation zur Anzeige auf dem Start-Bildschirm. Im Abschnitt „Menü anzeigen“ finden (Startseite Sie die Optionen und Elemente, die standardmäßig auf dem Start-Bildschirm eingestellt werden können.
Tabelle 37. Ansichtsmenü Option Beschreibung iDRAC-IP Zeigt die IPv4- oder IPv6-Adressen für iDRAC9 an. Zu den Adressen zählen DNS (Primär und Sekundär), Gateway, IP und Subnetz (kein Subnetz bei IPv6). Anzeige der MAC-Adressen für iDRAC-, iSCSI-, oder Netzwerkgeräte. Name Zeigt den Namen für Host, Model (Modell) oder User String (Benutzerzeichenfolge) für das System an.
Wenn zwei Netzteile installiert sind, müssen beide Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen.
Seite 33
Abbildung 16. Laufwerkanzeigen auf dem Laufwerk und der Festplattenträger an der Rückwandplatine 1. LED-Laufwerksaktivitätsanzeige 2. LED-Laufwerksstatusanzeige 3. Kennzeichnung der Laufwerkskapazität ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht. ANMERKUNG: Das Verhalten der Laufwerkstatusanzeige wird durch Storage Spaces Direct verwaltet. Es werden möglicherweise nicht alle Laufwerkstatusanzeigen verwendet.
Sie das entsprechende Land aus. Kontaktaufnahme mit Dell Dell stellt online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden.
Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...
