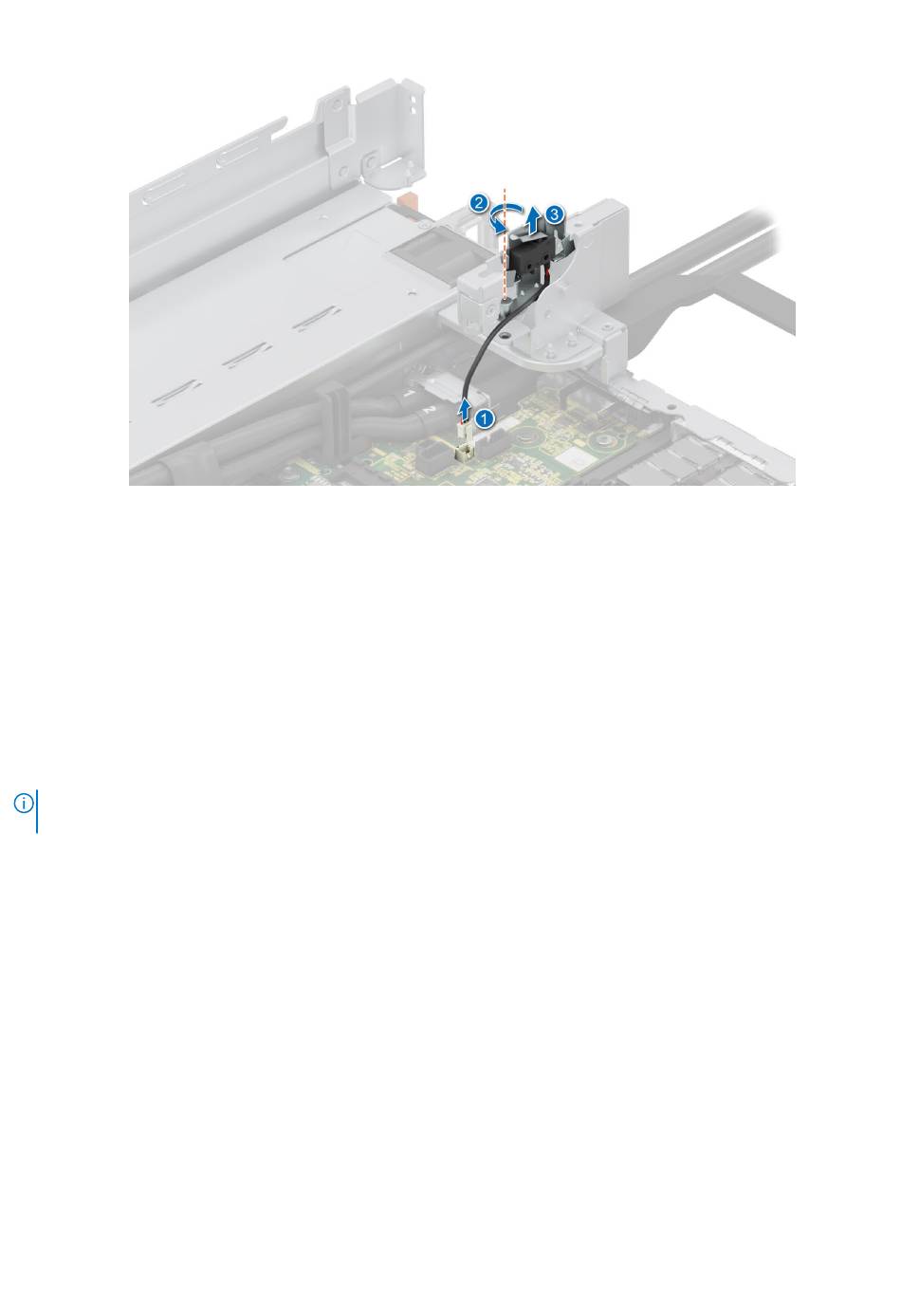

Abbildung 145. Entfernen des Schutzschaltermoduls
Nächste Schritte
1.
Setzen Sie das Schutzschaltermodul wieder
Installieren des Schutzschaltermoduls
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel
3.
Entfernen Sie die
Erweiterungskarten-Riser.
ANMERKUNG:
Notieren Sie sich die Kabelführung, wenn Sie ein Kabel von der Systemplatine lösen. Sie müssen die Kabel später
wieder korrekt verlegen, damit sie nicht eingeklemmt oder gequetscht werden.
Schritte
1. Richten Sie die Führungen des Eingriffsschaltermoduls an den Abstandshaltern des Systems aus.
2. Schieben Sie das Eingriffsschaltermodul in den Steckplatz im System hinein, bis es fest sitzt.
3. Ziehen Sie mit einem Kreuzschlitzschraubendreher der Größe 1 die Schraube am Schutzschaltermodul fest.
4. Verbinden Sie das Kabel des Schutzschalters mit dem Anschluss auf der hinteren I/O-Platine.
178
Installieren und Entfernen von Systemkomponenten
ein.
Vor der Arbeit an Komponenten im Inneren des
Systems.
