Boss-N1-Modul-Kit - Dell Poweredge R760Xa Installations- Und Servicehandbuch

BOSS-N1-Modul-Kit

Das BOSS-N1-Modul unterstützt bis zu zwei M.2-SSDs.
Bevor Sie mit dem Installieren oder Entfernen beginnen: Befolgen Sie die
Komponenten im Inneren des
Tabelle 81. BOSS-N1-Modul-Kit-Komponenten
Komponenten im Kit
BOSS-N1-Controllerkartenmodul
BOSS-N1-Kartenträger
M.2 NVMe-SSD
M.2 NVMe-SSD-Kapazitätskennzeichnung
BOSS-N1-Kartenträgerplatzhalter
M3 x 0,5 x 4,5 mm Schrauben
BOSS-N1-Stromkabel für Riser 1 (220 mm)
BOSS-N1-Signalkabel für Riser 1 (170 mm)
ANMERKUNG: * Die Menge hängt von der Bestellung ab.
†
ANMERKUNG: Die Menge hängt vom BOSS-N1-Kartenträger ab.
So entfernen Sie den BOSS-Platzhalter:
1. Schalten Sie das System aus und
2. Verwenden Sie einen Schraubenzieher, um den Platzhalter aus dem BOSS-N1-Modulschacht zu entfernen.

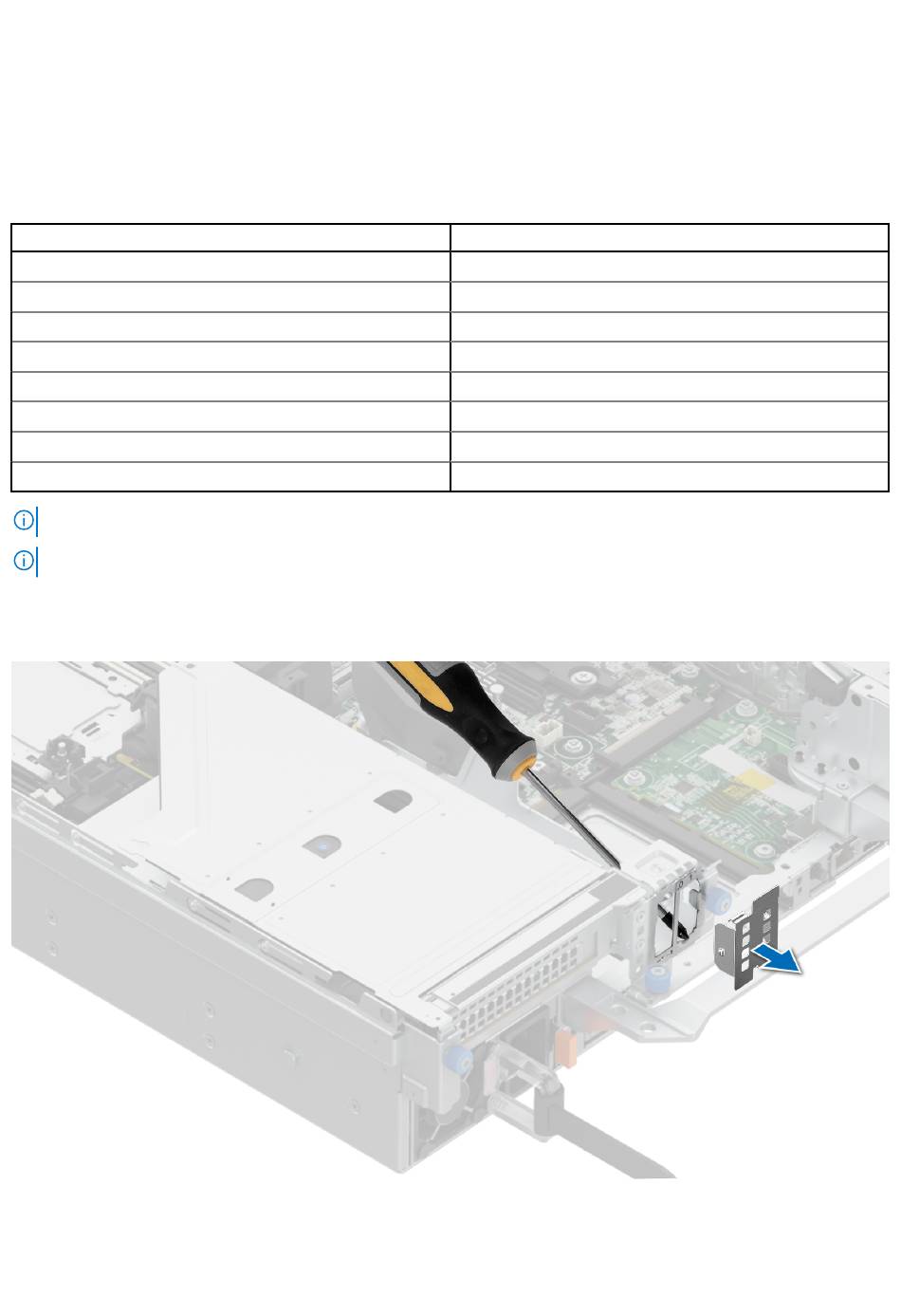

Abbildung 167. Entfernen des Platzhalters für das BOSS-N1-Modul
200 Upgrade-Kits
Systems.
entfernen Sie die Systemabdeckung.
Sicherheitshinweise und die Anweisungen unter
R760xa (Menge)
1
1 oder 2*
1 oder 2*
†
1 oder 2
1
2
1
1
Vor der Arbeit an
