ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 69. Konfiguration 4: 8 x 2,5"-SAS/SATA mit fPERC12
Reihenfolge
1.
2.
3.
4.

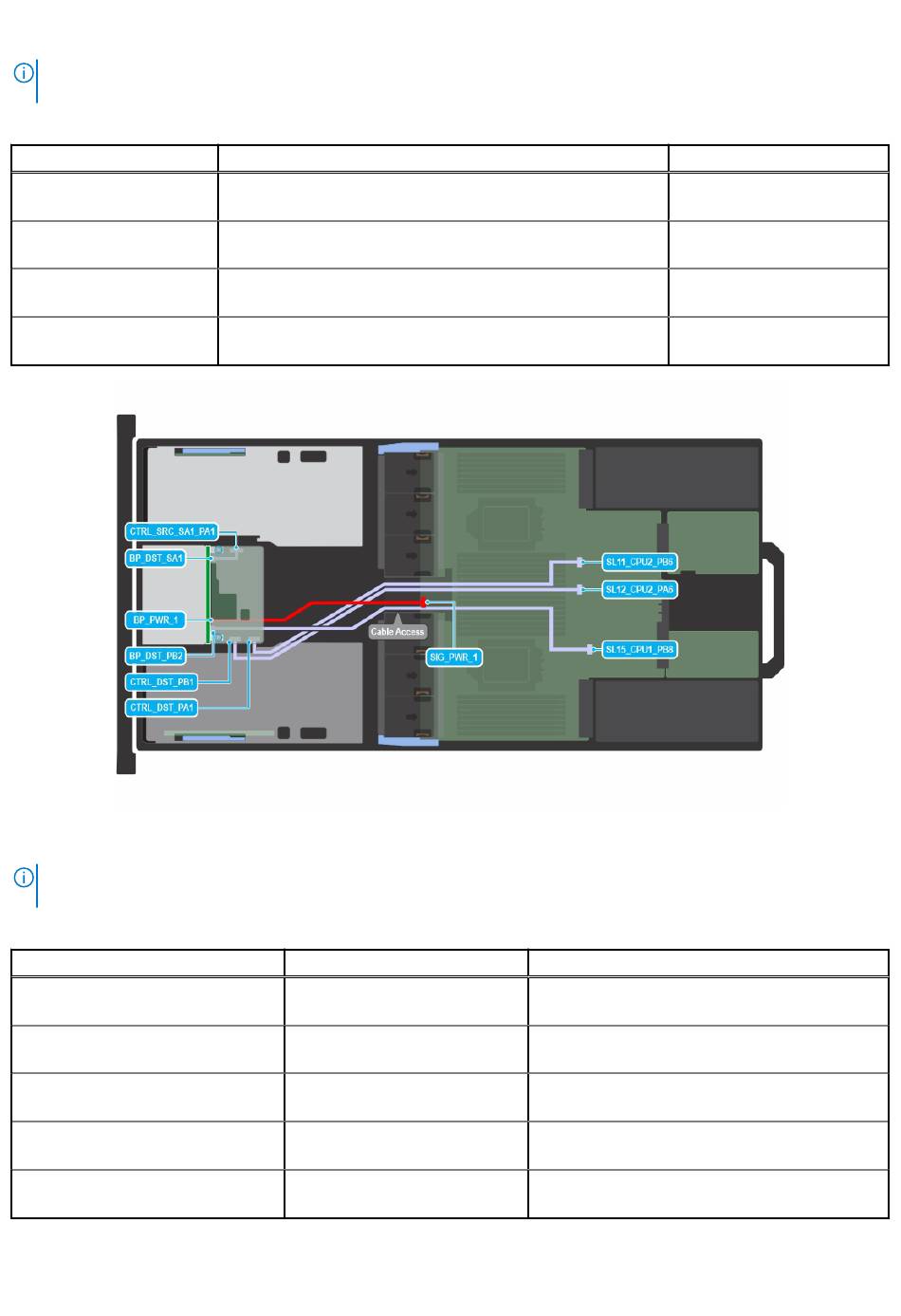

Abbildung 68. Konfiguration 5: 8 x 2,5"-UPassive-SAS mit fPERC12
ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 70. Konfiguration 5: 8 x 2,5"-UPassive-SAS mit fPERC12
Reihenfolge
1.
2.
3.
4.
5.
106 Installieren und Entfernen von Systemkomponenten
Von
SIG_PWR_1 (Netzanschluss der Systemplatine)
SL11_CPU2_PB6 (Signalanschluss auf der Hauptplatine)
SL12_CPU2_PA6 (Signalanschluss auf der Hauptplatine)
CTRL_SRC_SA1_PA1 (Adapter PERC Controller-Anschluss)
Von
SIG_PWR_1 (Netzanschluss der
Systemplatine)
SL11_CPU2_PB6 (Signalanschluss
auf der Hauptplatine)
SL12_CPU2_PA6 (Signalanschluss
auf der Hauptplatine)
CTRL_SRC_SA1_PA1 (Adapter
PERC Controller-Anschluss)
SL15_CPU1_PB8 (Signalanschluss
auf der Hauptplatine)
Zu
BP_PWR_1 (Stromanschluss
der vorderen Rückwandplatine)
CTRL_DST_PA1 (fPERC-
Eingangsanschluss)
CTRL_DST_PB1 (fPERC-
Eingangsanschluss)
BP_DST_SA1 (Signalanschluss
der Rückwandplatine)
Zu
BP_PWR_1 (Stromanschluss der vorderen
Rückwandplatine)
CTRL_DST_PA1 (fPERC-Eingangsanschluss)
CTRL_DST_PB1 (fPERC-Eingangsanschluss)
BP_DST_SA1 (Signalanschluss der Rückwandplatine)
BP_DST_PB2 (Signalanschluss der Rückwandplatine)
