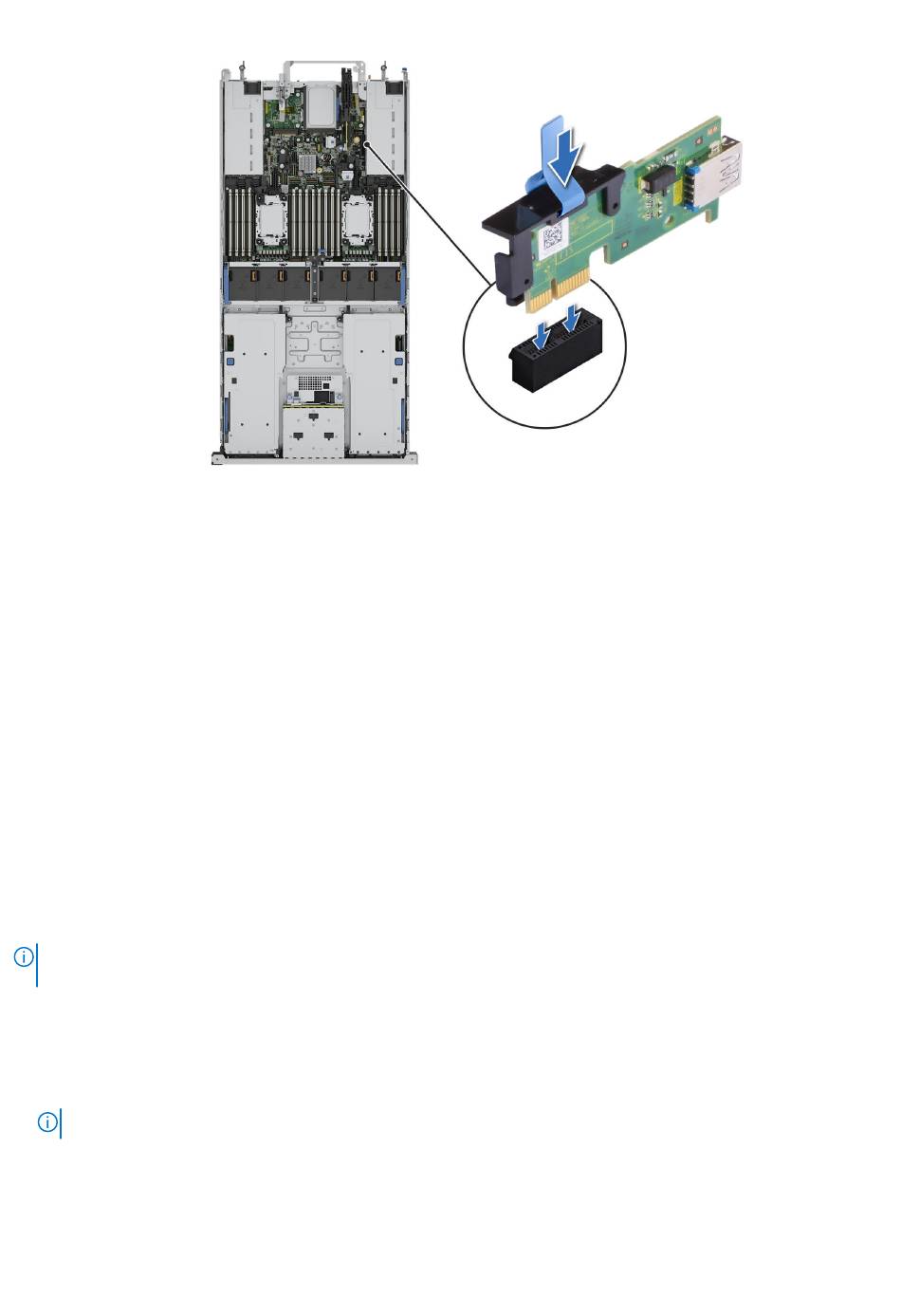

Abbildung 144. Installieren der internen USB-Karte
Nächste Schritte
1.
Installieren Sie die
Erweiterungskarten-Riser.
2. Befolgen Sie die Anweisungen unter
3. Drücken Sie während des Startvorgangs die Taste F2, um das System Setup aufzurufen, und überprüfen Sie, ob das System den
USB-Speicherschlüssel erkennt.
Schutzschalter
Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Entfernen des Schutzschaltermoduls
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt
3.
Entfernen Sie die
Erweiterungskarten-Riser.
ANMERKUNG:
Notieren Sie sich die Kabelführung, wenn Sie ein Kabel von der Systemplatine lösen. Sie müssen die Kabel später
wieder korrekt verlegen, damit sie nicht eingeklemmt oder gequetscht werden.
Schritte
1. Trennen Sie das Kabel des Schutzschalters vom Anschluss auf der hinteren I/O-Platine.
2. Lösen Sie mit einem Kreuzschlitzschraubendreher der Größe 1 die Schraube am Schutzschaltermodul.
3. Schieben Sie das Schutzschaltermodul aus dem Steckplatz am System.
ANMERKUNG:
Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.
Nach der Arbeit im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Systems.
Systems.
Installieren und Entfernen von Systemkomponenten
177
