Installieren des BOSS-N1-Moduls
Die Vorgehensweise zum Installieren des BOSS-N1-Moduls mit 4 x 2,5-Zoll-rückseitigem Laufwerksmodul ist ähnlich.
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt
Vor der Arbeit an Komponenten im Inneren Ihres
Systems.
3. Sofern installiert,
entfernen Sie den
BOSS-Laufwerkplatzhalter.
Schritte
1. Verbinden Sie die Strom- und Signalkabel von BOSS-N1 mit den Anschlüssen auf dem BOSS-N1-Modul.

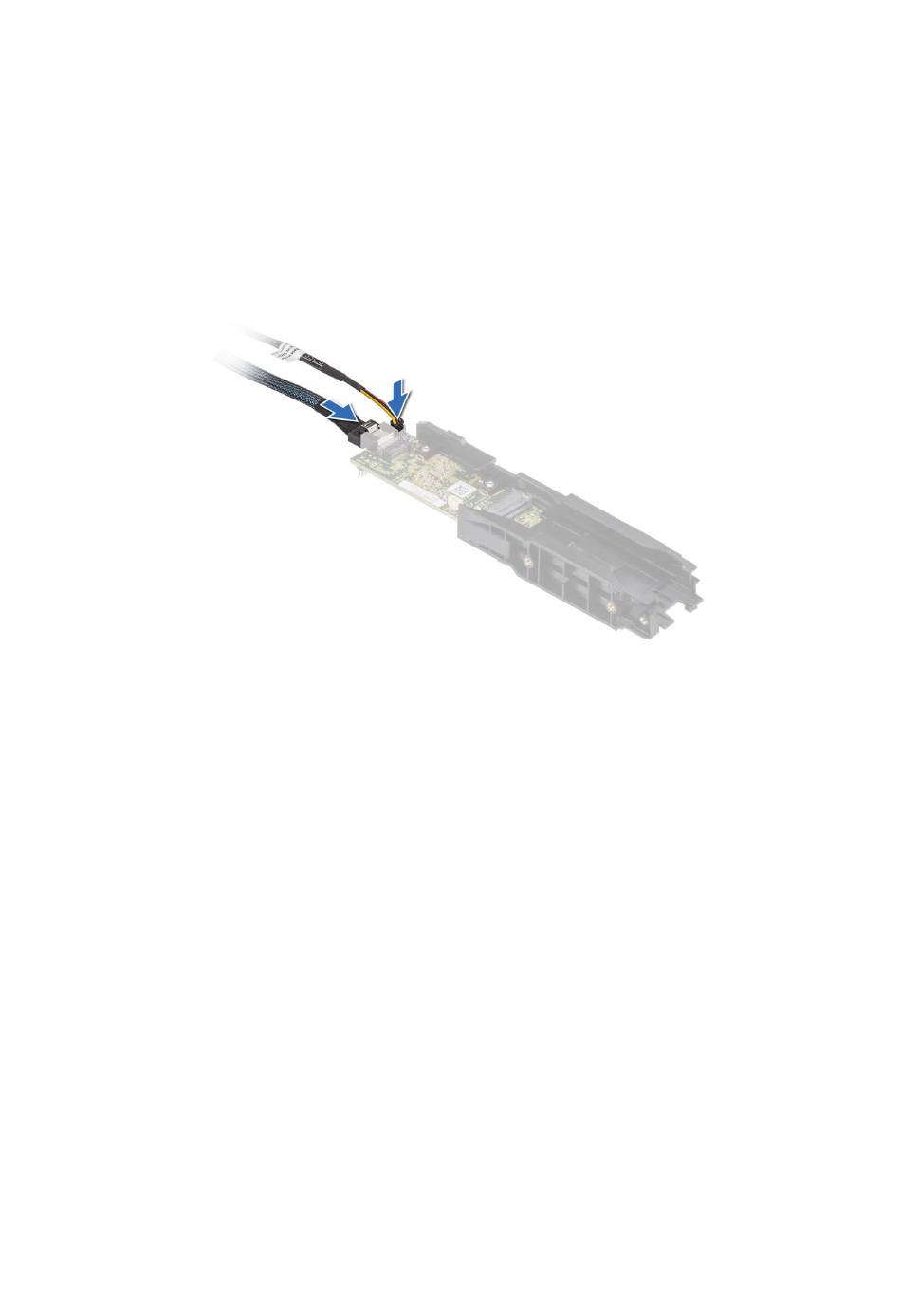

Abbildung 117. Anschließen der BOSS-N1-Strom- und Signalkabel an das BOSS-N1-Modul
2. Setzen Sie das BOSS-N1-Modul ein und drücken Sie das Modul horizontal in Richtung der Rückseite des Systems, bis es fest einrastet.
3. Befestigen Sie das BOSS-N1-Modul mit dem Kreuzschlitzschraubendreher Nr. 1 (Schrauben M3 x 0,5 x 4,5 mm).
4. Verbinden Sie die BOSS-N1-Strom- und Signalkabel mit den Anschlüssen an der Systemplatine.
Installieren und Entfernen von Systemkomponenten
153
