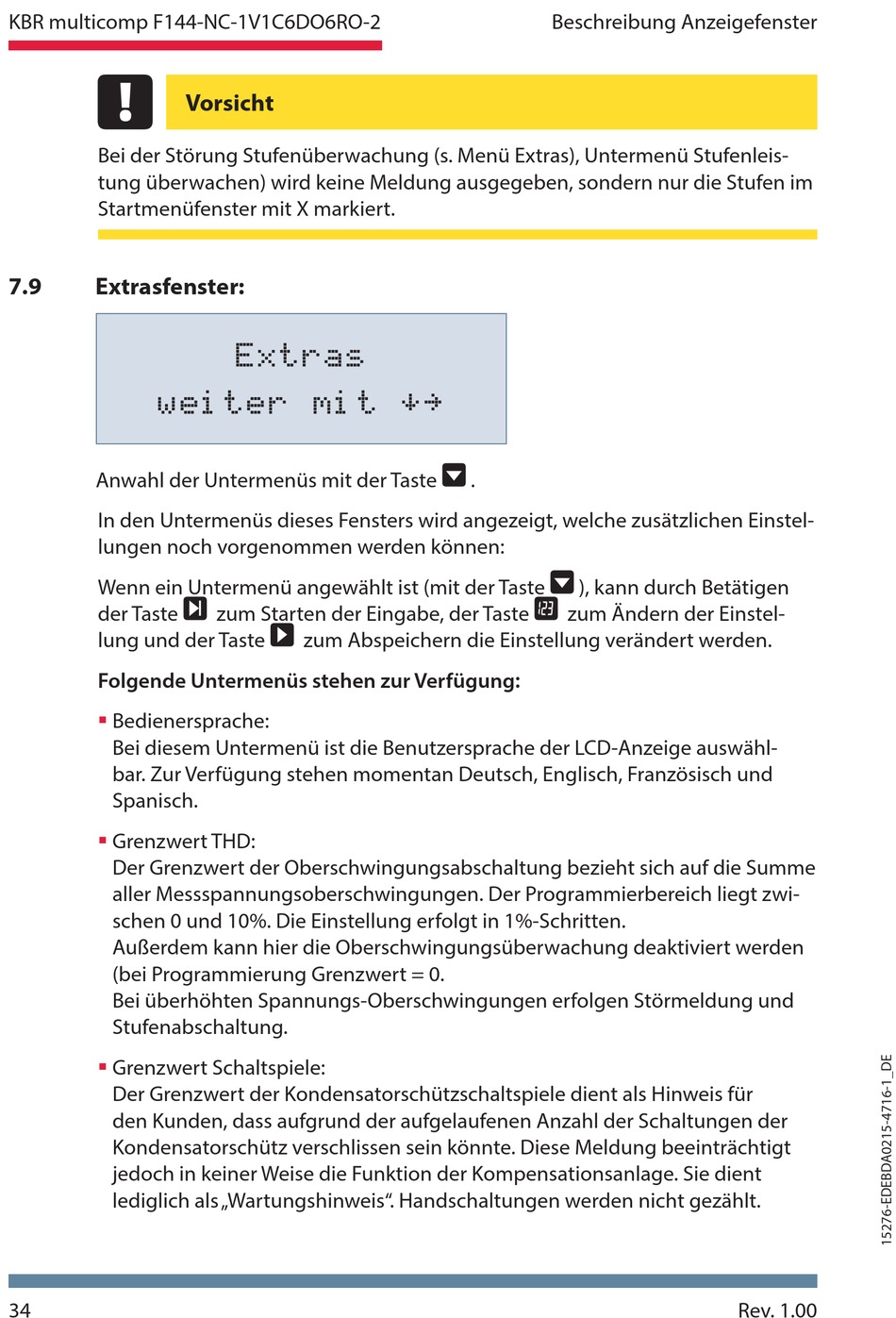

KBR multicomp F144-NC-1V1C6DO6RO-2
Bei der Störung Stufenüberwachung (s. Menü Extras), Untermenü Stufenleis-
tung überwachen) wird keine Meldung ausgegeben, sondern nur die Stufen im
Startmenüfenster mit X markiert.
7.9
Extrasfenster:
Anwahl der Untermenüs mit der Taste
In den Untermenüs dieses Fensters wird angezeigt, welche zusätzlichen Einstel-
lungen noch vorgenommen werden können:
Wenn ein Untermenü angewählt ist (mit der Taste
der Taste
lung und der Taste
Folgende Untermenüs stehen zur Verfügung:
Bedienersprache:
Bei diesem Untermenü ist die Benutzersprache der LCD-Anzeige auswähl-
bar. Zur Verfügung stehen momentan Deutsch, Englisch, Französisch und
Spanisch.
Grenzwert THD:
Der Grenzwert der Oberschwingungsabschaltung bezieht sich auf die Summe
aller Messspannungsoberschwingungen. Der Programmierbereich liegt zwi-
schen 0 und 10%. Die Einstellung erfolgt in 1%-Schritten.
Außerdem kann hier die Oberschwingungsüberwachung deaktiviert werden
(bei Programmierung Grenzwert = 0.
Bei überhöhten Spannungs-Oberschwingungen erfolgen Störmeldung und
Stufenabschaltung.
Grenzwert Schaltspiele:
Der Grenzwert der Kondensatorschützschaltspiele dient als Hinweis für
den Kunden, dass aufgrund der aufgelaufenen Anzahl der Schaltungen der
Kondensatorschütz verschlissen sein könnte. Diese Meldung beeinträchtigt
jedoch in keiner Weise die Funktion der Kompensationsanlage. Sie dient
lediglich als „Wartungshinweis". Handschaltungen werden nicht gezählt.
34
Vorsicht
zum Starten der Eingabe, der Taste
zum Abspeichern die Einstellung verändert werden.
Beschreibung Anzeigefenster
.
), kann durch Betätigen
zum Ändern der Einstel-
Rev. 1.00
