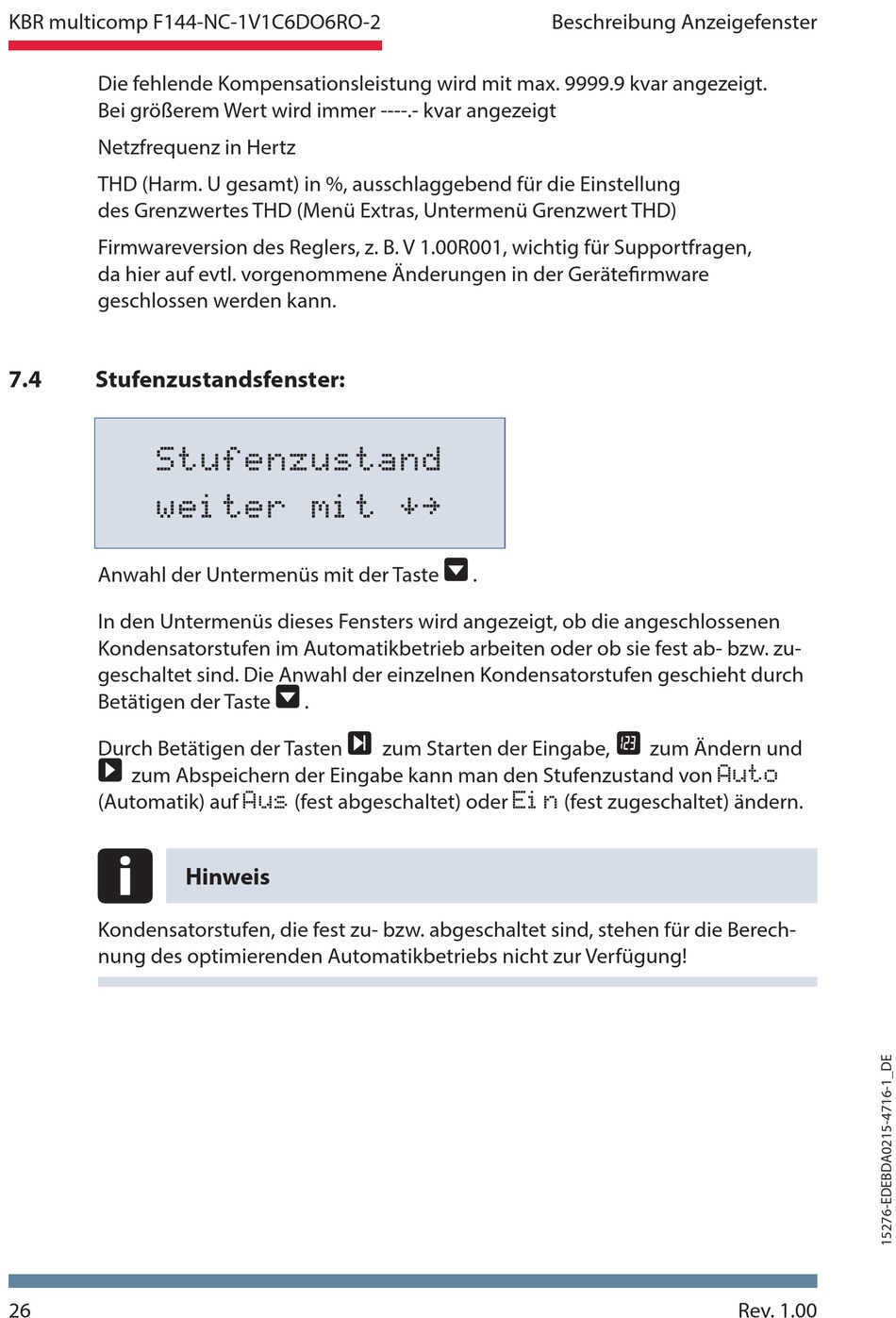

KBR multicomp F144-NC-1V1C6DO6RO-2
Die fehlende Kompensationsleistung wird mit max. 9999.9 kvar angezeigt.
Bei größerem Wert wird immer ----.- kvar angezeigt
Netzfrequenz in Hertz
THD (Harm. U gesamt) in %, ausschlaggebend für die Einstellung
des Grenzwertes THD (Menü Extras, Untermenü Grenzwert THD)
Firmwareversion des Reglers, z. B. V 1.00R001, wichtig für Supportfragen,
da hier auf evtl. vorgenommene Änderungen in der Gerätefi rmware
geschlossen werden kann.
7.4
Stufenzustandsfenster:
Anwahl der Untermenüs mit der Taste
In den Untermenüs dieses Fensters wird angezeigt, ob die angeschlossenen
Kondensatorstufen im Automatikbetrieb arbeiten oder ob sie fest ab- bzw. zu-
geschaltet sind. Die Anwahl der einzelnen Kondensatorstufen geschieht durch
Betätigen der Taste
Durch Betätigen der Tasten
zum Abspeichern der Eingabe kann man den Stufenzustand von
(Automatik) auf (fest abgeschaltet) oder (fest zugeschaltet) ändern.
Kondensatorstufen, die fest zu- bzw. abgeschaltet sind, stehen für die Berech-
nung des optimierenden Automatikbetriebs nicht zur Verfügung!
26
.
Hinweis
.
zum Starten der Eingabe,
Beschreibung Anzeigefenster
zum Ändern und
Rev. 1.00
