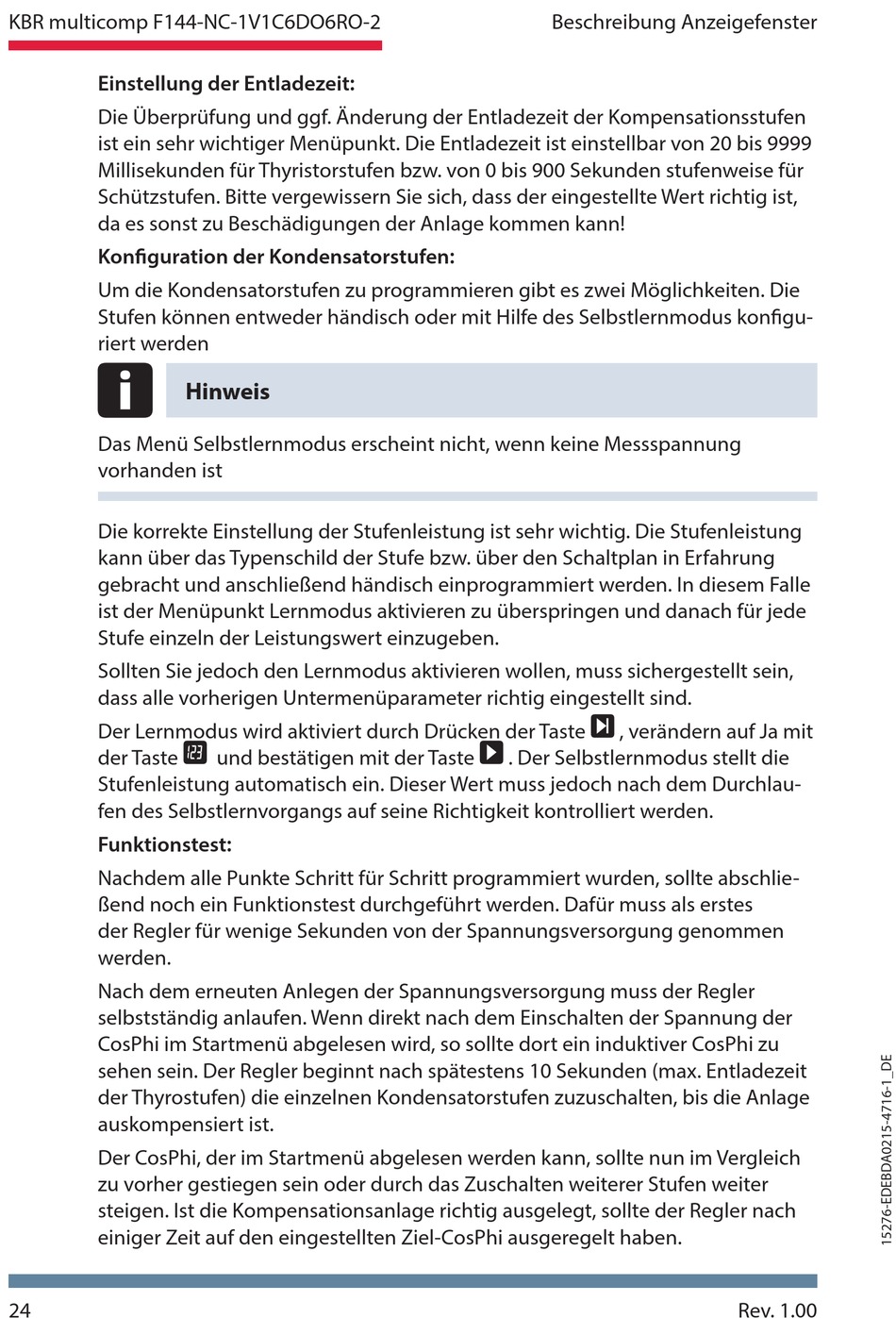

KBR multicomp F144-NC-1V1C6DO6RO-2
Einstellung der Entladezeit:
Die Überprüfung und ggf. Änderung der Entladezeit der Kompensationsstufen
ist ein sehr wichtiger Menüpunkt. Die Entladezeit ist einstellbar von 20 bis 9999
Millisekunden für Thyristorstufen bzw. von 0 bis 900 Sekunden stufenweise für
Schützstufen. Bitte vergewissern Sie sich, dass der eingestellte Wert richtig ist,
da es sonst zu Beschädigungen der Anlage kommen kann!
Konfi guration der Kondensatorstufen:
Um die Kondensatorstufen zu programmieren gibt es zwei Möglichkeiten. Die
Stufen können entweder händisch oder mit Hilfe des Selbstlernmodus konfi gu-
riert werden
Das Menü Selbstlernmodus erscheint nicht, wenn keine Messspannung
vorhanden ist
Die korrekte Einstellung der Stufenleistung ist sehr wichtig. Die Stufenleistung
kann über das Typenschild der Stufe bzw. über den Schaltplan in Erfahrung
gebracht und anschließend händisch einprogrammiert werden. In diesem Falle
ist der Menüpunkt Lernmodus aktivieren zu überspringen und danach für jede
Stufe einzeln der Leistungswert einzugeben.
Sollten Sie jedoch den Lernmodus aktivieren wollen, muss sichergestellt sein,
dass alle vorherigen Untermenüparameter richtig eingestellt sind.
Der Lernmodus wird aktiviert durch Drücken der Taste
der Taste
Stufenleistung automatisch ein. Dieser Wert muss jedoch nach dem Durchlau-
fen des Selbstlernvorgangs auf seine Richtigkeit kontrolliert werden.
Funktionstest:
Nachdem alle Punkte Schritt für Schritt programmiert wurden, sollte abschlie-
ßend noch ein Funktionstest durchgeführt werden. Dafür muss als erstes
der Regler für wenige Sekunden von der Spannungsversorgung genommen
werden.
Nach dem erneuten Anlegen der Spannungsversorgung muss der Regler
selbstständig anlaufen. Wenn direkt nach dem Einschalten der Spannung der
CosPhi im Startmenü abgelesen wird, so sollte dort ein induktiver CosPhi zu
sehen sein. Der Regler beginnt nach spätestens 10 Sekunden (max. Entladezeit
der Thyrostufen) die einzelnen Kondensatorstufen zuzuschalten, bis die Anlage
auskompensiert ist.
Der CosPhi, der im Startmenü abgelesen werden kann, sollte nun im Vergleich
zu vorher gestiegen sein oder durch das Zuschalten weiterer Stufen weiter
steigen. Ist die Kompensationsanlage richtig ausgelegt, sollte der Regler nach
einiger Zeit auf den eingestellten Ziel-CosPhi ausgeregelt haben.
24
Hinweis
und bestätigen mit der Taste
Beschreibung Anzeigefenster
, verändern auf Ja mit
. Der Selbstlernmodus stellt die
Rev. 1.00
