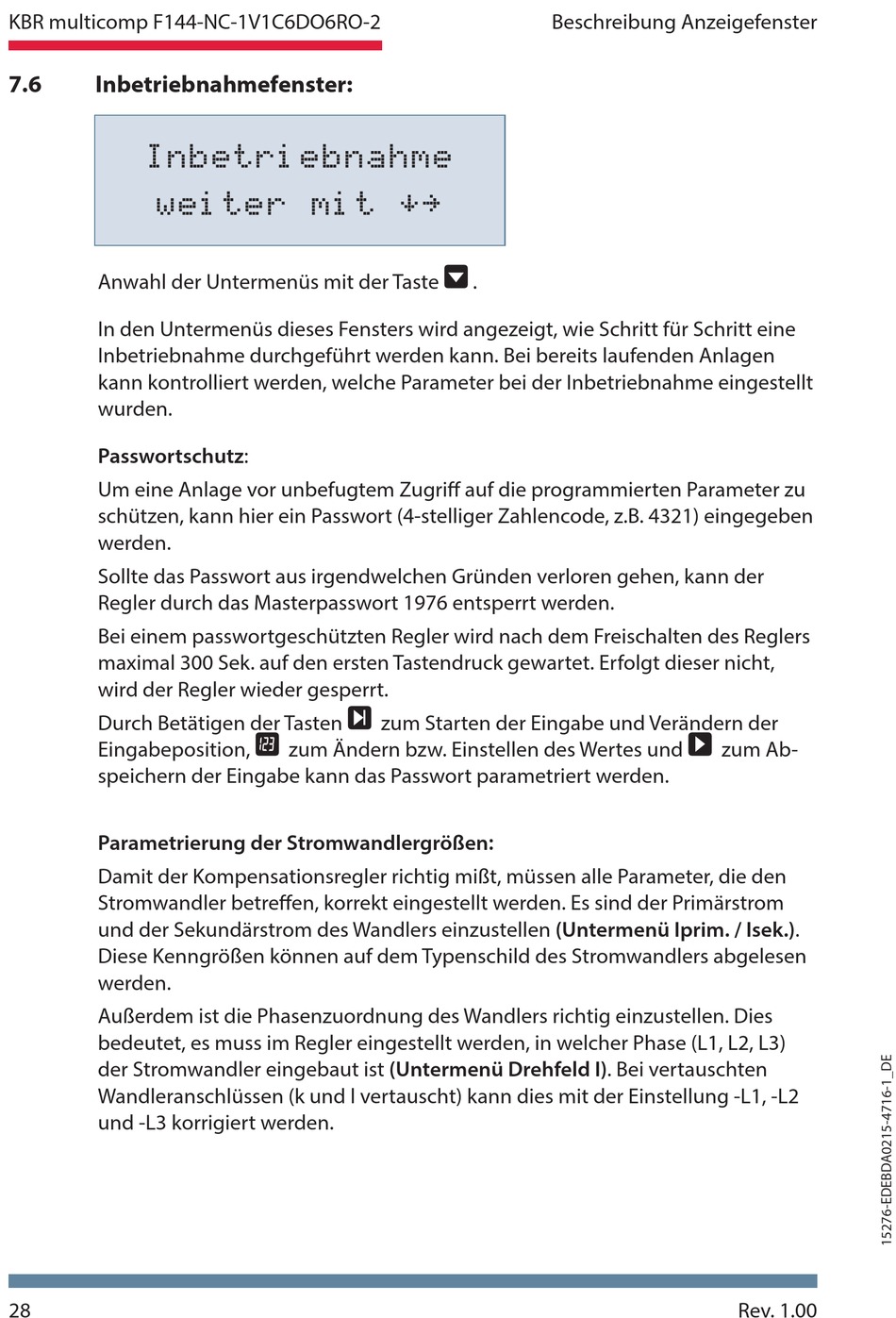

KBR multicomp F144-NC-1V1C6DO6RO-2
7.6
Inbetriebnahmefenster:
Anwahl der Untermenüs mit der Taste
In den Untermenüs dieses Fensters wird angezeigt, wie Schritt für Schritt eine
Inbetriebnahme durchgeführt werden kann. Bei bereits laufenden Anlagen
kann kontrolliert werden, welche Parameter bei der Inbetriebnahme eingestellt
wurden.
Passwortschutz:
Um eine Anlage vor unbefugtem Zugriff auf die programmierten Parameter zu
schützen, kann hier ein Passwort (4-stelliger Zahlencode, z.B. 4321) eingegeben
werden.
Sollte das Passwort aus irgendwelchen Gründen verloren gehen, kann der
Regler durch das Masterpasswort 1976 entsperrt werden.
Bei einem passwortgeschützten Regler wird nach dem Freischalten des Reglers
maximal 300 Sek. auf den ersten Tastendruck gewartet. Erfolgt dieser nicht,
wird der Regler wieder gesperrt.
Durch Betätigen der Tasten
Eingabeposition,
speichern der Eingabe kann das Passwort parametriert werden.
Parametrierung der Stromwandlergrößen:
Damit der Kompensationsregler richtig mißt, müssen alle Parameter, die den
Stromwandler betreff en, korrekt eingestellt werden. Es sind der Primärstrom
und der Sekundärstrom des Wandlers einzustellen (Untermenü Iprim. / Isek.).
Diese Kenngrößen können auf dem Typenschild des Stromwandlers abgelesen
werden.
Außerdem ist die Phasenzuordnung des Wandlers richtig einzustellen. Dies
bedeutet, es muss im Regler eingestellt werden, in welcher Phase (L1, L2, L3)
der Stromwandler eingebaut ist (Untermenü Drehfeld I). Bei vertauschten
Wandleranschlüssen (k und l vertauscht) kann dies mit der Einstellung -L1, -L2
und -L3 korrigiert werden.
28
zum Starten der Eingabe und Verändern der
zum Ändern bzw. Einstellen des Wertes und
Beschreibung Anzeigefenster
.
zum Ab-
Rev. 1.00
