Steuercomputer

Werbung

Beachten Sie unbedingt den Anschlußplan! Bei Verpolung der Versor-
gungsspannung kann der Steuercomputer zerstört werden.
Die Versorgungsspannung darf bei einem laufenden Anwenderpro-
gramm im Steuercomputer nicht ausfallen oder abgeschaltet werden!
Zuvor muß ein Reset ausgelöst werden.
Anderenfalls kann es zu ungültigen Bedingungen beim Zugriff auf den
EEPROM-Speicherchip (siehe unten) führen und das gespeicherte An-
wenderprogramm beschädigen. Anschließend ist dann eine Neupro-
grammierung erforderlich.
Sollte bei einem Dauerbetrieb des Steuercomputers die Gefahr eines
Spannungsausfalls bestehen, ist eine externe Spannungswächter-
schaltung mit der 5V-Betriebsspannung, Masse (GND) und dem Reset-
Port zu verbinden. Optimal ist dafür das IC TL7757 des Halbleiter-
herstellers Texas Instruments geeignet, das einen Reset bei Unterschrei-
tung des Spannungsschwellwertes von 4,5V auslöst.

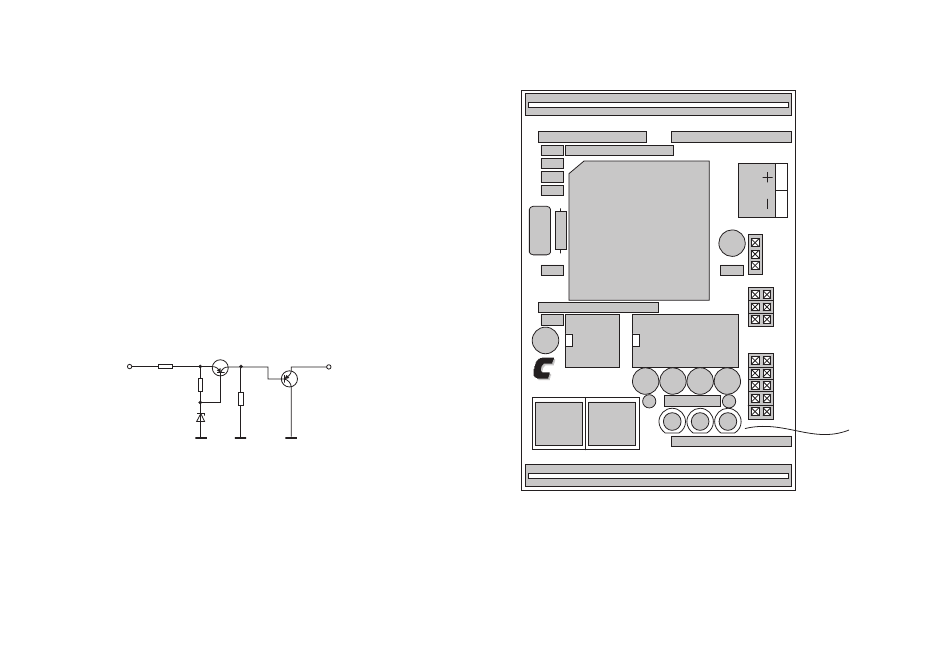

Alternativ dazu kann auch folgende Transistorschaltung aufgebaut wer-
den:
1k
V
(5V)
cc
3k3
4,7V
Elektrostatische Entladungen
Besonders in trockener Luft kann sich der menschliche Körper elektro-
statisch aufladen. Beim Kontakt mit leitenden Gegenständen baut sich
diese Ladung mit einem kleinen Funken ab. Solche Entladungen beim
Berühren elektronischer Bauelemente können diese zerstören. Vor dem
Hantieren mit dem Gerät sollten Sie einen großen, geerdeten Gegen-
stand berühren (z.B.: ein PC-Metallgehäuse, eine Wasserleitung oder ein
Heizungsrohr), um eventuelle Aufladungen abzubauen.
6
BC557B
BC557B
RESET
10k
GND
Aufbau und Funktionsweise
Überblick
Hardware
1
MC68HC05B6
24C65
232
-CONTROL
RESET
START
Herzstück des Systems ist ein Mikrocontroller vom Typ MC68HC05B6 von
MOTOROLA. Der Steuercomputer ist auf einer Platine von viertel Euro-
platinenformat aufgebaut. Darauf befinden sich neben dem Mikro-
controller ein Speicherchip, ein Pegelwandlerchip für die serielle Schnitt-
stelle (RS232), zwei Systemsteuertasten sowie drei Systemsignal-Leucht-
dioden (LEDs). Der Speicherchip hat eine Kapazität von acht Kilobyte. Er
dient zur Aufnahme Ihres Anwenderprogramms und kann auch zur Auf-
Steckbuchse 1
5 Volt Versorgungs-
spannung
DCF77-Steckverbinder
5V
GND
DCF
AST
Jumper zur
232
Systemkonfiguration
LED
GND
Serielle Schnittstelle
TX = Sender
TX
RX = Empfänger
RX
1
Systemsignal-LEDs
1
Steckbuchse 2
7
