Steckbuchse 1
Kontakt-
nummer
Belegung
1
Masse (GND)
2
Referenzspannung für die A/D-Wandlung (U
3
A/D-Port 1
4
A/D-Port 2
5
A/D-Port 3
6
A/D-Port 4
7
A/D-Port 5
8
A/D-Port 6
9
A/D-Port 7
10
A/D-Port 8
11
BEEP-Ausgabepin
12
Digitalport 9
13
Digitalport 10
14
Digitalport 11
15
Digitalport 12
16
Digitalport 13
17
Digitalport 14
18
Digitalport 15
19
Digitalport 16
20
Betriebsspannung +5V
Steckbuchse 2
Kontakt-
nummer
Belegung
1
Betriebsspannung +5V
2
Digitalport 1
3
Digitalport 2
4
Digitalport 3
5
Digitalport 4
6
Digitalport 5
7
Digitalport 6
30
Kontakt-
nummer
8
9
)
10
REF
11
12
13
14
15
16
17
18
19
20

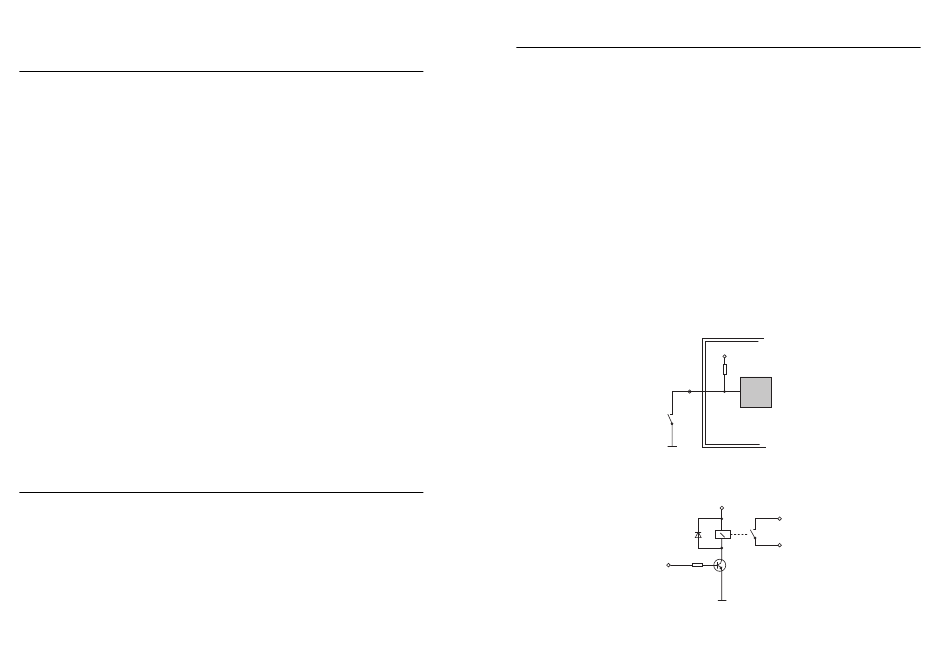

Anschluß eines Schaltkontaktes an einen Digitaleingang
Anschluß eines Transitors zur Ansteuerung eines Relais
Belegung
Digitalport 7
Digitalport 8
Start-Eingang (parallel zum Start-Taster)
Daten-Leitung des I2C-Busses (SDA) *
Takt-Leitung des I2C-Busses (SCL) *
RUN-LED-Kathode
ACTIVE-LED-Kathode
DCF-OK-LED-Kathode
D/A-Wandler 1
D/A-Wandler 2
DCF77-Eingang
Reset-Eingang (parallel zum Reset-Taster)
Masse (GND)
5V
10k
Port
68HC05B6
5V
RELAIS 6V
1N4148
4k7
Port
BC547C
