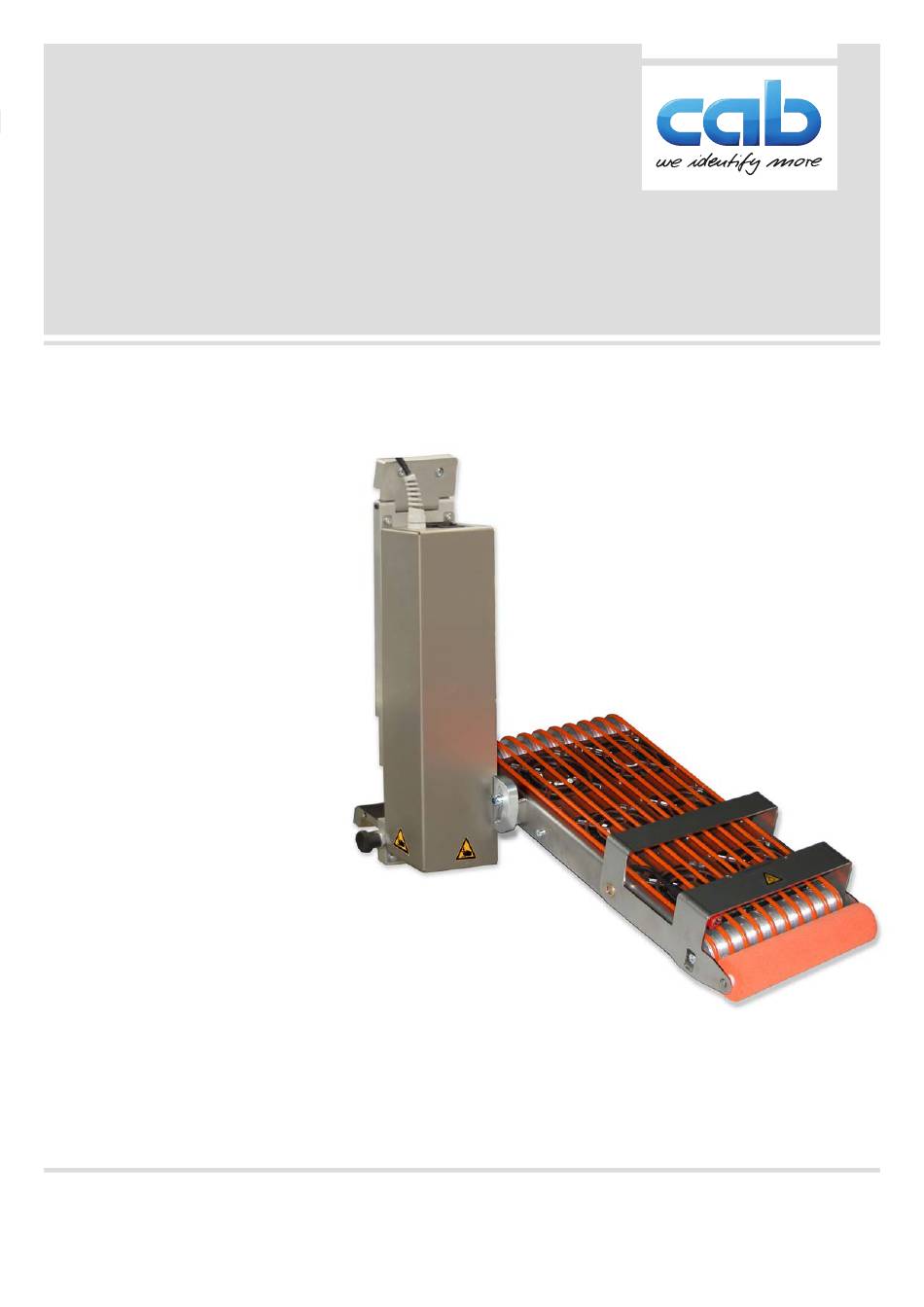

- Seite 1 Serviceanleitung Saugband-Applikator 5326C MADE IN GERMANY...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Lieferumfang ............................8 Betrieb ..............................9 Normalbetrieb ............................ -
Seite 4: Einleitung
Beachtung der Anleitung benutzt werden. • Das Gerät ist für den Betrieb mit cab Druckern der Hermes C Serie bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/Lieferant nicht; das Risiko trägt allein der Anwender. -
Seite 5: Sicherheitskennzeichnung
Einleitung • Gerät nur in trockener Umgebung betreiben und keiner Nässe (Spritzwasser, Nebel, etc.) aussetzen. • Gerät nicht in explosionsgefährdeter Atmosphäre betreiben. • Gerät nicht in der Nähe von Hochspannungsleitungen betreiben. • Nur die in dieser Anleitung beschriebenen Handlungen ausführen. Weiterführende Arbeiten dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. -
Seite 6: Produktbeschreibung
Produktbeschreibung Wichtige Merkmale • Zur Einbindung in einen übergeordneten Prozess kann der Applikator über die I/O-Schnittstelle des Druckers gesteuert werden. Technische Daten Saugband-Applikator Technische Daten 5326C Etikettierung Auf die Fläche Spenderichtung Links Etikettenbreite 46-174 Etikettenhöhe 80-356 Produkt während der Etikettierung in Bewegung ... -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht 1 Versorgungskabel (Strom) zum Drucker 2 3-polige Anschlussbuchse für Sensor Start 3 Netzschalter Applikator 4 SUB-D 9 Stecker Verbindung zum Drucker 5 Leiterplatte Applikatorsteuerung 6 Motor Riemenantrieb 7 Saugbandeinheit mit Riemen und Ventilatoren 8 Sensor 9 Netzteil mit Abdeckung 10 Zahnriemen und Antriebswelle Riemen 11 Rastbolzen 12 Andruckrolle... -
Seite 8: Lieferumfang
Produktbeschreibung Lieferumfang Bild 3 Lieferumfang - Netzkabel (1) - Kabelführungschellen, selbstklebend 4x (2) - Applikator montiert (3) - Schrauben zur Befestigung am Drucker (4) - Dokumentation Hinweis! Originalverpackung für spätere Transporte aufbewahren. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. ... -
Seite 9: Betrieb
Betrieb Normalbetrieb Vor Aufnahme des Etikettierbetriebs prüfen, dass sämtliche Anschlüsse hergestellt sind. Transferfolie und Etiketten einlegen. Bedienungsanleitung des Druckers Drucker einschalten. Taste feed am Drucker betätigen. Dadurch wird ein Synchronisationslauf des Etikettentransports ausgelöst. Die gespendeten Etiketten sind per Hand abzunehmen. -
Seite 10: Spannungsversorgung Der Geräte
Betrieb Spannungsversorgung der Geräte Bild 5 Netzanschluss Applikator und Drucker Achtung! Bei gesteckten Anschlusskabeln liegt die volle Netzspannung am Netzeingangsmodul des Druckers an. Der Schalter am Applikator schaltet ausschließlich die Stromversorgung des Applikators. 1. Netzanschlusskabel (4) aus dem Lieferumfang des Druckers in das Netzeingangsmodul des Applikators stecken. 2. -
Seite 11: Ab- Und Anschwenken Des Applikators
Betrieb Ab- und Anschwenken des Applikators Bild 6 Schwenken des Applikators Achtung! Quetschgefahr durch Eigengewicht des Applikators! Beim Lösen der Rastung auf Sicherung des Applikators gegen unbeabsichtigtes Schwenken achten. 1. Zum Abschwenken des Applikators (1) zur Reinigung oder Einlegen des Materials sind die Rastbolzen (4) auf beiden Seiten der Steuereinheit zu ziehen. -
Seite 12: Fehlermeldungen
Fehlermeldungen Fehlermeldungen des Druckers Informationen zu Ursachen und zur Behandlung druckerspezifischer Fehler (Papier zu Ende, Folie zu Ende u.ä.) sind in der Bedienungsanleitung des Druckers zu finden. Fehlerbehandlung: Fehlerfolgen beseitigen Taste feed drücken, um Papierlauf neu zu synchronisieren. Gespendete Leeretiketten von Hand abnehmen. ... -
Seite 13: Installation
Hier können die Werte gegenüber der Standardeinstellung abweichen. Dann gelten die Werte, die im Inbetriebnahmeprotokoll eingetragen sind. Die Standardwerte für die Werkseinstellung lauten: Anschluss an einen cab Hermes C Drucker, stehend Verwendetes Material für Werkseinstellung: cab Artikel Nr.: 5556480 100x150 Werkzeug •... -
Seite 14: Montage Des Applikators Am Drucker
Installation Montage des Applikators am Drucker Bild 7 Montage Achtung! Erstmalige Inbetriebnahme, Justagen sowie der Austausch von Komponenten dürfen nur von qualifizierten Fachpersonal (Service) vorgenommen werden. Serviceanleitung Applikator Achtung! Auf sicheren Stand des Druckers achten! Zur Reinigung des Applikators und des Druckers kann es notwendig werden den Applikator abzunehmen. Dabei dürfen keine Veränderungen an Justageelementen des Applikators vorgenommen werden. -
Seite 15: Externer Start-Sensor
Installation Externer Start-Sensor Das Startsignal für das Applizieren des Etiketts kann durch einen externen Sensor erfolgen, der an die 3-polige Anschlussbuchse (1) direkt am Applikator angeschlossen wird. Bild 8 Anschluss Start Sensor am Applikator Bild 9 Schaltbeispiele für Anschluss eines Start-Sensors Der Start des Druckauftrags - Druck erstes Etikett erfolgt weiterhin über die I/O-Schnittstelle des Druckers. -
Seite 16: Justagen
Justagen Hinweis! Die Ausrichtung des Applikators zum Drucker ist werkseitig eingestellt und darf nicht verändert werden um einen sicheren Etikettentransport zu gewährleisten. Nur der Winkel zum Drucker und somit auch der Andruck der Andruckrolle ist einzustellen. Etikettierungsabstand zum Drucker Bild 10 Winkel einstellen Warnung! Vorsicht beim Lösen der Schraube (2)! Gerät klappt durch Eigengewicht nach unten. -
Seite 17: Einstellung In Der Konfiguration Des Druckers
Justagen Einstellung in der Konfiguration des Druckers Etikettentransport/ Reflexsensor Bild 11 Warteposition des Etiketts In der Konfiguration muss die Betriebsart "Blasen" eingestellt sein, um auf den folgenden Parameter "Blaszeit" zugreifen zu können. Nachdem der Reflexsensor (2) das Etikett (1) erfasst hat, läuft der Antrieb noch eine bestimmte Zeit nach, um das Etikett (1) bis zur Andruckrolle zu befördern. -
Seite 18: Konfiguration Am Drucker
Konfiguration am Drucker Schnellmodus zur Einstellung der Verzögerungszeiten Am Applikator kann die Transportgeschwindigkeit des Etiketts in vier Stufen eingestellt werden. Dies erfolgt über den Parameter Verz. Stützl. aus. Neben dem Standardzugang zur Konfiguration existiert ein Schnellmodus, mit dem ausschließlich die Verzögerungs- zeiten eingestellt werden können. Hinweis! Die Einstellungen im Schnellmodus sind während der Bearbeitung eines Druckauftrags möglich und wirken sich unmittelbar auf den Druckauftrag aus. -
Seite 19: Einstellung Des Spendeoffsets
Konfiguration am Drucker Einstellung des Spendeoffsets Für die Optimierung der Etikettenübernahme vom Drucker existieren zwei getrennte Möglichkeiten zur Einstellung eines Spendeoffsets. Achtung! Zuerst Spendeoffset in der Konfiguration optimieren. Anschließend Spendeoffset in der Software anpassen. Diese Vorgehensweise ist besonders wichtig für einen problemlosen Start nach dem Einlegen von Material und bei der Fehlerbehandlung. Spendeoffset in der Druckerkonfiguration ... -
Seite 20: Testbetrieb
Testbetrieb Testbetrieb ohne Druckauftrag Warnung! Beim Betrieb des Applikators sind bewegliche Teile zugänglich. Dies gilt insbesondere für den Bereich, in dem Riemen laufen und der Lüfter. Während des Betriebs nicht in diesen Bereich greifen und Haare, lose Kleidung und Schmuckstücke aus diesem Bereich fern halten. -
Seite 21: Wechsel Von Bauteilen
Wechsel von Bauteilen Wechsel der Andruckrolle Bild 13 Andruckrolle wechseln 1. Schraube (5) lösen. 2. Achse (6) drehen bis die Achse (6) in der Öffnung (1) frei gegeben wird und herausziehen. 3. Andruckrolle (2) mit Hülsen (3) aus dem Rahmen (4) entnehmen. 4. -
Seite 22: Blockschaltbild
Blockschaltbild EEPROM SUB-D 9 Anschluss zum Applikatorsteuerung Drucker 41/44 Sensor Etikettenerkennung 21/22 Motor Riemenantrieb CON 7 Lüfter Lüfterverteiler Lüfter Lüfter Lüfter Lüfter Lüfter CON 8 Bild 14 Blockschaltbild... -
Seite 23: Index
Index Ab- und Anschwenken ...... 11 Umwelt ..........5 Anbau des Applikators ......14 Andruckrolle........21 Verzögerungszeit ......18 Verzögerungszeiten ......18 Bestimmungsgemäßer Gebrauch..4 Blockschaltbild ........22 Wichtige Informationen .......4 Daten Technische ........6 Druckauftrag ........20 Drucker Konfiguration .......18 Fehler ..........12 Fehlerbehandlung......12 Gefahr..........5 Geräteübersicht ........7 Geschwindigkeit .......18 Konfiguration ........18 Drucker ........18 Konfigurationsparameter ....18...
