CAB IXOR+ Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

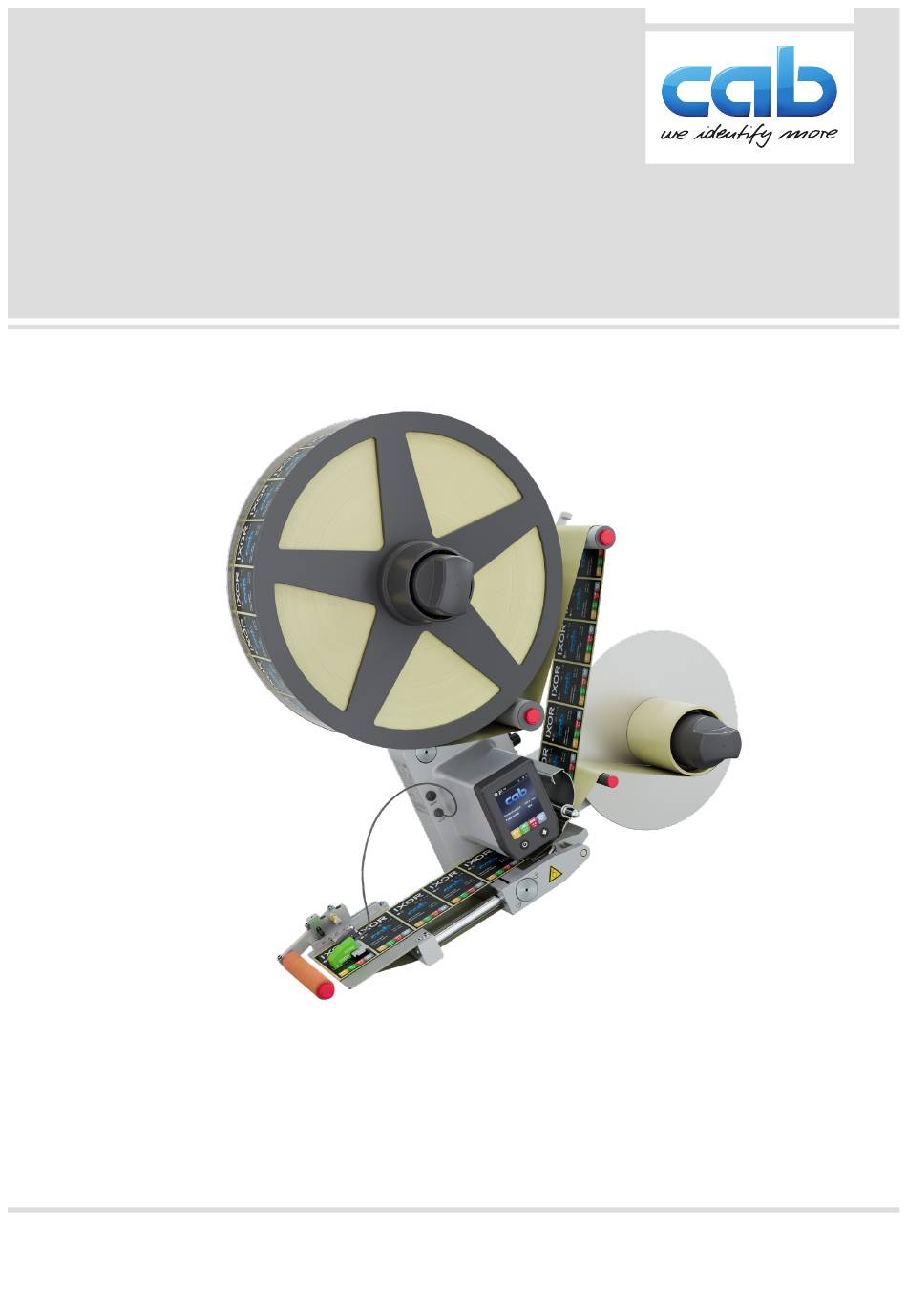

Montageanleitung
Etikettiergerät
IXOR+
Made in Germany
Inhaltsverzeichnis
loading

Verwandte Anleitungen für CAB IXOR+

Inhaltszusammenfassung für CAB IXOR+

  • Seite 1 Montageanleitung Etikettiergerät IXOR+ Made in Germany...
  • Seite 2 TrueType ist ein eingetragenes Warenzeichen derApple Computer, Inc. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ..............................6 Hinweise ..............................6 Bestimmungsgemäßer Gebrauch ......................6 Sicherheitshinweise ..........................7 Allgemeine Betriebsbedingungen ......................7 Sicherheitskennzeichnung ........................8 Umwelt ..............................8 Geräteübersicht ............................9 Etikettiergerät ............................9 Grundeinheit ............................10 Abwickler ..............................11 Aufwickler ..............................11 Spendeeinheit (optional) ........................12 2.5.1 Spendemodule ..........................
  • Seite 4 Inhaltsverzeichnis Touchscreen-Display ........................... 41 Bedienfeld .............................. 41 Startbildschirm ............................41 4.2.1 Statusleiste ............................41 4.2.2 Anzeige von Meldungen ........................42 4.2.3 Anzeige von Parameter Schnellzugriff ..................... 42 4.2.4 Quickmenü ............................43 Navigieren im Menü ..........................44 Eingeben von Werten ..........................45 Betrieb ..............................
  • Seite 5 Inhaltsverzeichnis Signal-Diagramm I/O Interface ......................65 Technische Daten ..........................66 Zulassungen ............................68 13.1 Einbauerklärung ............................. 68 13.2 EU-Konformitätserklärung ........................69...

  • Seite 6: Einleitung

    Das Gerät darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbe- wusst unter Beachtung der Montageanleitung benutzt werden. • Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Anleitung, einschließlich der vom Hersteller gegebenen Wartungsempfehlungen/-vorschriften. Hinweis! Alle Dokumentationen sind aktuell auch im Internet unter abrufbar. www.cab.de...

  • Seite 7: Sicherheitshinweise

    Einleitung Sicherheitshinweise Gefahr! Lebensgefahr durch Netzspannung!  Das Gehäuse des Gerätes nicht öffnen. Warnung! Dies ist eine Einrichtung der Klasse A. Die Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. • Das Gerät ist für Stromnetze mit Wechselspannung von 100 V bis 240 V ausgelegt.

  • Seite 8: Sicherheitskennzeichnung

    Einleitung Sicherheitskennzeichnung Achtung! Sicherheitshinweise nicht entfernen, abdecken oder auf andere Art unkenntlich machen! Bei Beschädigung ersetzen! Bild 1 Sicherheitskennzeichnung Warnung vor Verletzungsgefahr durch rotierende Teile Umwelt Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollen.  Getrennt vom Restmüll über geeignete Sammelstellen entsorgen. Durch modulare Bauweise der Geräte ist das Zerlegen in ihre Bestandteile problemlos möglich.

  • Seite 9: Geräteübersicht

    Geräteübersicht Etikettiergerät Hinweis! Das Gerät wird nachfolgend exemplarisch anhand der linken Ausführung beschrieben. Bild 2 Übersicht Etikettiergerät Abwickler Grundeinheit Spendeeinheit, Beispiel Aufwickler...

  • Seite 10: Grundeinheit

    Geräteübersicht Grundeinheit Bild 3 Übersicht Grundeinheit Umlenkrolle Vorspendetaste elektrische Anschlüsse Taste ON / OFF Etikkentbandbremse Bedienfeld Andruckrolle...

  • Seite 11: Abwickler

    Geräteübersicht Abwickler Bild 4 Abwickler 1 Teller 5 Drehgriff 2 Führung am Pendelarm 6 Klemmringe 3 Rolle am Pendelarm 7 Grundkörper-Abwickler 4 Gegenhalter - Option für vertikale Einbaulage Aufwickler Bild 5 Aufwickler 1 Grundkörper-Aufwickler 4 Klemmringe 2 Pendelarm 5 Drehgriff 3 Teller...

  • Seite 12: Spendeeinheit (Optional)

    Geräteübersicht Spendeeinheit (optional) Andruckrolle (alternativ Andruckbürste) Schlitten Etikettensensor CEON (alternativ Gabellichtschranke)) Spendemodul Montagestange Gerät Bild 6 Übersicht Spendeeinheit, beispielhaft Die Spendeeinheit ist modular aufgebaut und anpassbar. Sie kann entsprechend den Anforderungen in 4 Schritten montiert werden. Die Spendeeinheit besteht aus dem Spendemodul (4), den Montagestangen (5), Sensor (3), Schlitten (2) und einer Andruckrolle bzw.

  • Seite 13: Montagestangen

    Geräteübersicht Spendemodul SPE Montagestange 2, 6 Umlenkrolle Spendezunge Schlitten Führung Bild 8 Übersicht Spendemodul SPE Zur besseren Bedienung oder bei begrenzten Einbauverhältnissen kann es erforderlich sein, das Etikettiergerät in vertikaler Richtung gedreht einzubauen. Der Spendekopf ist stufenlos von 0 bis 90° einstellbar. Spendemodul SPFA Schlitten 2, 3...

  • Seite 14: Andruckrolle (Optional)

    Geräteübersicht 2.5.3 Andruckrolle (optional) Andruckrolle Schlitten Führung Spendezunge Bild 11 Übersicht Andruckrolle, beispielhaft Mit der Andruckrolle (1) wird das Etiketts auf das Produkt bei Etikettierung im Durchlauf angedrückt. 2.5.4 Andruckbürste (optional) Andruckbürste Schlitten Führung Spendezunge Bild 12 Übersicht Andruckbürste, beispielhaft Mit der Andruckbürste (1) wird das Etiketts auf das Produkt bei Etikettierung im Durchlauf angedrückt.

  • Seite 15: Gabellichtschranke (Optional)

    Geräteübersicht 2.5.6 Gabellichtschranke (optional) Gabellichtschranke Rundstecker Bild 14 Übersicht Gabellichtschranke, beispielhaft Die Gabellichtschranke (1) erkennt transluzenter Etiketten bei transparentem oder semitransparentem Träger- bändern. Sie wird am Gerät oder am Spendemodul montiert. 2.5.7 Querprofile (optional) Querprofil Bild 15 Übersicht Querprofil Zur Versteifung von langen Montagestangen oder zur Befestigung von Zubehör ist eine dritte Montagestange und zusätzliche Querprofile (1) montierbar.

  • Seite 16: Gerätehalter

    Geräteübersicht Mit der Montagehilfe kann sowohl der Anbau des Etikettiergeräts an Produktionslinien als auch der Einbau des Etiket- tiergeräts in Etikettiermaschinen kundenspezifisch erfolgen. Es wird ein Baukastensystem angeboten, bestehend aus Gerätehalter (3, 6), Zuganker (3) und Säulen- oder Boden- stativ (8). 2.6.1 Gerätehalter Gerätehalter, kurz...

  • Seite 17: Säulenstativ

    Geräteübersicht 2.6.3 Säulenstativ Handkurbel Elektronische Positionsanzeige, Zubehör Klemmhebel Profil Führung Bild 19 Übersicht Säulenstativ Das Säulenstativ dient zur Montage des Etikettiergeräts auf einer Grundplatte oder an einem Transportband. Die Einstellung der Position erfolgt mittels einer Handkurbel (1). 2.6.4 Bodenstativ Handkurbel Klemmhebel Profil Fahrgestell...

  • Seite 18: Installation

    Installation Sicherheitshinweise zur Installation Gefahr! Lebensgefahr durch Stromschlag!  Das Netzkabel mit Schutzkontaktstecker (Schukostecker) muss während des Betriebs jederzeit frei zugänglich sein und dient als Trennvorrichtung von der Stromversorgung durch Herausziehen aus der Steckdose.  Bei der Geräteversion ohne Schutzkontaktstecker muss eine zugelassene Trennvorrichtung, die jeden Pol mit einer Kontaktöffnungsweite von mindestens 3 mm trennt und die Stromversorgung sicher unter- bricht, in das Gerät integriert werden.

  • Seite 19: Montagehilfen Montieren

    Installation Montagehilfen montieren Handkurbel Klemmhebel Profil Fahrgestell Kontermutter Stellfuß Lenkrolle Bild 21 Bodenstativ aufstellen  Das Bodenstativ an die benötigte Position fahren.  Die 4 Kontermuttern (5) mit einem Maulschlüssel lösen.  Die 4 Stellfüße (6) nach unten in Position drehen. ...

  • Seite 20: Positionsanzeige Montieren

    Installation Hinweis! Um den Gerätehalter (feinverstellbar) zu montieren, das Kapitel „3.7.3 Grundeinheit in variabler Achse montieren (axial feinverstellbar)“ beachten. 1, 4 Schrauben Zuganker Lagerbuchse Gerätehalter, kurz , beispielhaft Gerätehalter, lang, beispielhaft Bild 23 Gerätehalter montieren  Den kurzen Gerätehalter (5) durch die Führung des Zugankers (2) stecken. ...
  • Seite 21 Installation Verlängerung Gewindestift Spindel Bild 25 Verlängerung montieren  Die Verlängerung (1) auf die Spindel (3) setzen und mit dem Gewindestift (2) fixieren. Befestigungsring Zylinderstift Verlängerung Bohrung Bild 26 Befestigungsring montieren  Den Befestigungsring (1) lagerichtig über die Verlängerung (4) schieben. ...
  • Seite 22 Installation Bild 28 Positionsanzeige montieren 1 Positionsanzeige 3 Mitnehmer 2 Verlängerung 4 Mitnehmerring  Die Positionsanzeige (1) über die Verlängerung (2) schieben.  Darauf achten, dass der Mitnehmer (3) in der Öffnung des Mitnehmerrings (4) liegt. Handkurbel Schraube 3, 4 Gewindestift Bild 29 Handkurbel montieren...

  • Seite 23: Stativ Ausrichten

    Bild 30 Höhe des Stativs einstellen Hinweis! Um Prozesssicherheit und Reproduzierbarkeit zu gewährleisten, empfiehlt cab den Einstellwert am Display der Positionsanzeige (2/optional) abzulesen und zu protokollieren.  Den Klemmhebel (3) lösen.  Um das Profil des Stativs (4) zu verfahren, die Handkurbel (1) drehen.

  • Seite 24: Gerät Montieren

    Installation Gerät montieren 3.7.1 Grundeinheit in fester Position montieren 1, 3 Gerätehalter Scheibe Gerät 5, 6 Schraube Bild 32 Gerät in fester Position montieren  Das Gerät (4) auf die vormontierten Gerätehalter (1, 3) schieben. Darauf achten, dass das Gerät bis zum hinteren Anschlag geschoben wird.

  • Seite 25: Grundeinheit In Variabler Achse Montieren (Axial Feinverstellbar)

    Installation 3.7.3 Grundeinheit in variabler Achse montieren (axial feinverstellbar) Bild 34 Gerät in variabler Position montieren (axial feinverstellbar) 1, 4, 6, 7, 8 Schraube Scheibe 2, 5 Gerätehalter Gerät  Den vormontierten Gerätehalter (2) durch die obere Führung schieben. Darauf achten, dass das Gerät (9) bis zum Anschlag geschoben wird.

  • Seite 26: Aufwickler Montieren

    Installation Gerätehalter Gerät Gerätehalter mit Handkurbel Bild 36 Gerät entlang der X-Achse ausrichten (feinverstellbar)  Um das Gerät (2) entlang der X-Achse auszurichten, die Handkurbel (3) drehen. Aufwickler montieren Bild 37 Deckel entfernen Deckel Aufwickler Deckel Grundeinheit 2, 5 Schrauben Grundeinheit Aufwickler ...
  • Seite 27 Installation Bild 38 Aufwickler montieren Aufwickler Riemen Schrauben Grundeinheit  Den Aufwickler (1) mit den Schrauben (2) an die Grundeinheit (4) montieren.  Den Riemen (3) durch die Öffnungen am Aufwickler (1) und der Grundeinheit (4) durchführen. Bild 39 Riemen montieren 1, 3 Riemenscheibe Riemenrad Grundeinheit...

  • Seite 28: Abwickler Montieren

    Installation 3.10 Abwickler montieren Bild 40 Aufwickler montieren 1, 5 Schraube Abwickler Deckel Abwickler Bohrung Grundeinheit Führungsstift  Die Schrauben (1) herausdrehen und den Deckel des Abwicklers (2) entfernen.  Den Abwickler (4) so auf die Grundeinheit (6), dass die Führungsstifte (7) in den Bohrungen (6) sitzen. ...

  • Seite 29: Montagestange Montieren

    Installation 3.11 Montagestange montieren Montagestange Schraube Führung für Montagestange Gerät Bild 41 Montagestange montieren  Beide Schrauben (2) lösen.  Beide Montagestangen (1) bis zum Anschlag in die Führungen (3) schieben.  Beide Schrauben (2) festziehen. 3.12 Spendemodul montieren Spendemodul, beispielhaft Querprofil Schraube Montagestange...

  • Seite 30: Spendemodule Spe Ausrichten

    Installation 3.13 Spendemodule SPE ausrichten Schraube Spendemodul Bild 43 Spendemodul SPE ausrichten  Um das Spendemodul (2) auszurichten, die Schrauben (1) lösen.  Das Spendemodul (2) in die benötigte Lage schwenken.  Die Schrauben (1) festziehen. 3.14 Papierlauf justieren Führung Papierlauf Schraube Exzenterschraube...

  • Seite 31: Andruckrolle Montieren

    Installation Schraube Schlitten Nutenstein Bild 46 Schlitten einsetzen, beispielhaft  Den Schlitten (2) lagerichtig auf den Nutenstein (3) setzen.  Die Schrauben (1) festziehen. 3.16 Andruckrolle montieren Schraube Andruckrolle Bild 47 Andruckrolle montieren  Die Schraube (1) lösen.  Die Andruckrolle (2) lagericht einsetzen. ...

  • Seite 32: Andruckrolle Ausrichten

    Verstellrichtung Bild 48 Andruckrolle ausrichten Hinweis! Um Prozesssicherheit und Reproduzierbarkeit zu gewährleisten, empfiehlt cab den Einstellwert von der Skala abzulesen und zu protokollieren. Abstand zur Spendekante einstellen  Um den Abstand zur Spendekante einzustellen, die beiden Schrauben (2) lösen.  Den Schlitten (6) entlang der Führung (1) in die benötigte Position schieben.

  • Seite 33: Andruckbürste Ausrichten

    Verstellrichtung Bild 50 Andruckbürste ausrichten Hinweis! Um Prozesssicherheit und Reproduzierbarkeit zu gewährleisten, empfiehlt cab den Einstellwert von der Skala abzulesen und zu protokollieren. Abstand zur Spendekante einstellen  Um den Abstand zur Spendekante einzustellen, die beiden Schrauben (3) lösen.  Den Schlitten (4) entlang der Führung (5) in die benötigte Position schieben.
  • Seite 34 Installation Halteleiste Führung Abstandshalter Schraube Bild 52 Etikettensensor CEON montieren  Die Halteleiste (1) lagerichtig in die Öffnung der Führung (2) schieben. Darauf achten, dass die Halteleiste (1) lagerichtig auf dem Abstandshalter (3) liegt.  Um den Abstandshalter (3) mit der Halteleiste (1) zu fixieren, die Schraube (4) festziehen. Schraube Anschlag Etikettensensor CEON...

  • Seite 35: Etikettensensor Ceon Einstellen

    Spenderichtung Bild 55 Einstellbereich des Etikettensensors, beispielhaft Hinweis! Um Prozesssicherheit und Reproduzierbarkeit zu gewährleisten, empfiehlt cab den Einstellwert von der Skala abzulesen und zu protokollieren. Hinweis! Bei Änderung der Form der zu spendenden Etiketten ist der Etikettensensor neu einzustellen. Etikettensensor CEON an Spendemodul...

  • Seite 36: Gabellichtschranke (Spendemodul) Einstellen

    Abstand zur Anlegekante Pfeil Spenderichtung Bild 59 Einstellbereich des Etikettensensors, beispielhaft Hinweis! Um Prozesssicherheit und Reproduzierbarkeit zu gewährleisten, empfiehlt cab den Einstellwert von der Skala abzulesen und zu protokollieren. Hinweis! Der Abstand von der Anlegekante zum Erfassungsbereich beträgt 7,5 - 17,5 mm.

  • Seite 37: Gabellichtschranke Am Halter Montieren

    Installation  Die Schrauben (3) lösen.  Die Gabellichtschranke (1) entlang der Langlöcher (2) verschieben.  Die Schrauben (3) festziehen. 3.20.5 Gabellichtschranke am Halter montieren 1, 4 Montagestange Schraube Halter Bild 60 Halter montieren  Den Halter (3) auf die Montagestange (4) schieben. ...

  • Seite 38: Gabellichtschranke (Halter) Einstellen

    Verstellrichtung Bild 62 Gabellichtschranke einstellen Hinweis! Um Prozesssicherheit und Reproduzierbarkeit zu gewährleisten, empfiehlt cab den Einstellwert von der Skala abzulesen und zu protokollieren. Hinweis! Der Abstand von der Anlegekante zum Erfassungsbereich beträgt 8 - 40 mm.  Um die Gabellichtschranke (4) zu einzustellen, die Rändelschraube (1) lösen.

  • Seite 39: Gerät Anschließen

    Installation 3.21 Gerät anschließen 3.21.1 Am Stromnetz anschließen Netzanschlussbuchse Bild 63 Netzanschluss herstellen  Den Netzstecker in Netzanschlussbuchse (1) stecken.  Den Stecker des Netzkabels in eine geerdete Steckdose stecken. 3.21.2 Weitere Anschlüsse herstellen Hinweis! Nähere Informationen zu den Anschlüssen dem Kapitel „9 Schnittstellen“ entnehmen.
  • Seite 40 Installation...

  • Seite 41: Touchscreen-Display

    Touchscreen-Display Bedienfeld Bild 64 Bedienfeld / Startbildschirm Das Bedienfeld besteht aus einem Touchscreen-Display und 2 Tasten: Taste ON / OFF Wenn das Gerät eingeschalten ist, pulsiert die Taste ON / OFF grün. Wenn die Taste ON / Off gedrückt wird, geht das Gerät geht in den Betriebsmodus. Die Taste ON / OFF leuchtet grün.

  • Seite 42: Anzeige Von Meldungen

    Touchscreen-Display 4.2.2 Anzeige von Meldungen Fehler • Fehler sind rot dargestellt. • Fehler sind für den Etikettierprozess kritisch. • Die Etikettierung wird gestoppt. Warnungen • Warnungen sind gelb dargestellt. • Die Warnmeldung verschwindet erst, wenn die Bedingung nicht mehr erfüllt wird.

  • Seite 43: Touchscreen-Display

    Touchscreen-Display 4.2.4 Quickmenü Geschwindigkeit Die Taste „Geschwindigkeit“ dient dem Anpassen des Etikettenvorschubs an die Produktge- schwindigkeit. Die Vorschubgeschwindigkeit des Spenders ist einstellbar. Diese Anpassung wird notwendig, wenn kein automatischer Abgleich über externe Steuerung erfolgt. Für diese Einstellung ist die Ermittlung der exakten Produktgeschwindigkeit erforderlich. Der ermittelte Wert wird eingestellt.

  • Seite 44: Navigieren Im Menü

    Touchscreen-Display Navigieren im Menü Startbildschirm Quickmenü Hauptmenü Menü Bild 70 Menüebenen  Um das Hauptmenü zu öffnen, auf dem Startbildschirm die Taste drücken.  Das Thema im Hauptmenü wählen. Verschiedene Themen besitzen Unterstrukturen mit weiteren Auswahl-Ebenen. erfolgt ein Rücksprung zur übergeordneten Ebene, mit ein Rücksprung zum Homescreen.

  • Seite 45: Eingeben Von Werten

    Touchscreen-Display Eingeben von Werten Schieberegler zur groben Einstellung des Werts (2) Schrittweise Verringerung des Werts (4) Schrittweise Erhöhung des Werts (5) Einstellung ohne Speichern verlassen (3) Einstellung mit Speichern verlassen (6) Parameter ist ausgeschaltet, Betätigung schaltet Parameter ein Parameter ist eingeschaltet, Betätigung schaltet Parameter aus Numerisches Tastenfeld zur genauen Eingabe des genauen Werts.

  • Seite 46: Betrieb

    Betrieb Sicherheit während des Betriebs Warnung! Rotierende Teile! Darauf achten, dass Kleidung, Haare, Schmuckstücke oder Ähnliches von Personen nicht mit den rotierenden Teilen in Berührung kommen. Vorsicht! Gefahr von Schnittverletzungen durch schnell laufendes Papier. Während des Betriebes nicht in den Bereich des Papierlaufes fassen! Material einlegen Hinweis!
  • Seite 47 Betrieb Bild 74 Papierlauf, außen- und innengewickelt 1 Papierlauf, außengewickelt 2 Papierlauf, innengewickelt  Ca. 200 cm Material (bei Montagestange 100 mm) abwickeln und auf der ersten Hälfte die Etiketten ablösen.  Das Material, wie abgebildet, einlegen. Teller Aufwickler Klammer Material Stellknopf Bild 75...

  • Seite 48: Andrucksystem Auf Materialbreite Einstellen

    Bild 76 Andrucksystem ausrichten Hinweis! Um Prozesssicherheit und Reproduzierbarkeit zu gewährleisten, empfiehlt cab den Einstellwert von der Skala abzulesen und zu protokollieren.  Um das Andrucksystem (1) auf die Materialbreite einzustellen, das Andrucksystem ausrasten (Bild 73/1).  Die Rändelschraube (2) lösen.

  • Seite 49: Sensoren Auto-Teachen

    Betrieb Sensoren auto-teachen Taste Stop Delay Bild 77 Modus Auto-Teach Hinweis! Die Drucktaste für den manuellen Teach am CEON-Sensor ist standardmäßig deaktiviert, wenn der CEON- Sensor am Gerät installiert ist.  Um das Menü „Auto-Teach“ aufzurufen, die Taste Stop Delay (1) für ca. 3 Sekunden drücken. ...

  • Seite 50: 50 5 Betrieb

    Betrieb Taste Startverzögerung Die Taste „Startverzögerung“ öffnet das Parametermenü. In diesem Menü lässt sich die Verzö- gerung des Spendestarts einstellen. Der Wert der Verzögerung wird in Millimeter eingestellt. Die Unterteilung erfolgt in 0,1 mm Schritten.  Das Menü Startverzögerung öffnen. ...

  • Seite 51: Reinigung

    Reinigung Sicherheit bei der Reinigung Gefahr! Lebensgefahr durch Stromschlag!  Vor allen Reinigungsarbeiten Gerät vom Stromnetz trennen. Achtung! Beschädigung des Gerätes durch scharfe Reinigungsmittel!  Keine Scheuer- oder Lösungsmittel zur Reinigung der Außenflächen oder Baugruppen verwenden.  Zur Reinigung von Kunststoffteilen geeigneten Kunststoffreiniger oder milde Seifenlauge verwenden. Hinweis! Es empfiehlt sich das Gerät einmal monatlich zu reinigen.

  • Seite 52: Andruckrolle Reinigen

    Reinigung Andruckrolle reinigen  Das Bremsblech ausrasten („5.2 Material einlegen“). Bild 79 Andruckrolle reinigen 1 Andrucksystem 3 Andruckrolle 2 Splint  Um das Andrucksystem zu öffnen, das Andrucksystem (1) in Richtung Bremsblech drücken.  Den Splint (2) herausziehen.  Die Andruckrolle (3) entnehmen. ...

  • Seite 53: Leitblech Reinigen

    Reinigung Leitblech reinigen  Das Etikettenband aus der Maschine entnehmen. Schraube Leitblech Andrucksystem Bild 81 Leitblech reinigen  Um das Andrucksystem zu öffnen, das Andrucksystem (3) in Richtung Bremsblech drücken.  Die Schrauben (1) herausdrehen.  Das Leitblech (2) entfernen. ...

  • Seite 54: Fehlermeldungen

    Achtung! Einen Servicetechniker kontaktieren bei Fehlern, deren Ursachen nicht behoben werden können oder die hier nicht aufgeführt sind. Hinweis! Eine vollständige Liste der Meldungen ist unter https://www.cab.de/ftp/media/firmware/ixor/doc/current/ messages_de.html verfügbar. Informationen Informationen zeigen Betriebszustände im Ablauf oder am Gerät an. Text...

  • Seite 55: Warnungen

    Fehlermeldungen Warnungen Warnungen zeigen kritische Zustände an, die zu einer Unterbrechung des laufenden Betriebs führen können. Text Beschreibung Behebung Umkehrung der Richtung Mehrere START-Signale wurden Überprüfen, ob die im Quickmenü des Masterencoders empfangen, als die gemessene „Geschwindigkeit“ angezeigte Produktgeschwindigkeit negativ Produktgeschwindigkeit einen war.

  • Seite 56: Parameter

    Parameter Hinweis! Eine vollständige Liste der Parameter ist unter https://www.cab.de/ftp/media/firmware/ixor/doc/current/ parameters.html verfügbar. Symbol Name Standardwert Geschwindigkeit 1 m/min 30 m/min 20 m/min Startverzögerung 16,3 mm 29 mm 20 mm Stoppverzögerung 7 mm 51,9 mm 10 mm Tabelle 7 Parameter...

  • Seite 57: Schnittstellen

    Schnittstellen Übersicht Bild 82 Schnittstellen 1 START POWER 2 I/O END / DIM 3 SYNC PRINT 4 APPLY STOP Schnittstellenspezifikation Digitale Eingänge Digitale Ausgänge • Konform zu IEC/EN 61131-2 (Type 1+3) • Konform zu IEC/EN 61131-2 • Arbeitsspannung: 24 V DC (18..30 V) •...

  • Seite 58: Start

    Schnittstellen START Schnittstelle für das Startsignal, z. B mit dem Produktsensor Pin Symbol Beschreibung Farbe OUT Spannnungsversorgung braun PRISM Produktzentrierung starten weiß Masse blau START Etikettierstart schwarz START_X Testpin intern grau Tabelle 9 Steckerbelegung START Schnittstelle für z.B. SPS oder Signalleuchten Pin Symbol Beschreibung Farbe...

  • Seite 59: Sync

    Drucker beschäftigt / Druckerfehler dunkelrot Tabelle 12 Steckerbelegung APPLY POWER Pin Symbol I/O Beschreibung Farbe 5918758 Farbe 5918531 Phase schwarz rot braun DATA cab PowerBus schwarz weiß Neutralleiter schwarz grün blau Schutzleiter grün gelb grün gelb Tabelle 13 Steckerbelegung POWER...

  • Seite 60: End / Dim

    9.10 STOP Anschluss Etikettensensor zur Erkennung des Etikettenanfangs optisch oder induktiv Pin Symbol Beschreibung Farbe OUT Spannnungsversorgung braun TEACH OUT Etikettensensor „Teachen“ und cab SensorBus weiß Masse blau Etikettenvorschub stoppen (Etikettensensor) schwarz STOP OUT Schutzleiter für Sensorgehäuse grau Tabelle 16...

  • Seite 61: Rs232 - Optional

    Schnittstellen 9.11 RS232 - optional Pin Symbol Beschreibung Farbe 1 +5V braun 2 TXD RS232 TXD weiß 3 GND RS232 Masse blau 4 RXD RS232 RXD schwarz 5 PE PE an Kabelschutz 9.12 RS485 IN - optional Pin Symbol Beschreibung Farbe braun 2 RS485A...

  • Seite 62: Externe Beschaltung - Beispiele

    Externe Beschaltung - Beispiele 10.1 Startsensor START (M12 5-polig) Name braun Startsensor PRISM (z. B. Produkt- Lichttaster) blau schwarz START START_X 10.2 Anbindung an SPS (M12 17 - polig) Name +24V 24 V-Netzteil Vorspendetaste am Gerät drücken +24V BTN_FEED Freigabe der Vorspendetaste durch SPS FEED Nur, wenn Etikettierung im Stillstand! START...

  • Seite 63: Steuerung Durch Sps

    Externe Beschaltung - Beispiele 10.3 Steuerung durch SPS (M12 17-polig) Name +24V 24 V-Netzteil BTN_FEED +24V FEED START LOCK STOP FEEDING NO_LABEL READY ERROR Etikettengeschwindigkeit (0..10 V oder 0..24 V) RESET ADC1 Menü: Startverzögerung (0..10 V oder 0..24 V) ADC2 ...

  • Seite 64: Anbindung Einer Meldeleuchte

    Externe Beschaltung - Beispiele 10.5 Anbindung einer Meldeleuchte (M12 17-polig) Name BTN_FEED FEED START LOCK grün STOP gelb FEEDING NO_LABEL READY frei frei ERROR RESET ADC1 ADC2 USER_IN ADC3 USER_OUT 10.6 Etikettensensor CEON Steckerbelegung M12 5-polig, A-codiert Auto Teach +24 V Signal Teach BN = braun...

  • Seite 65: Signal-Diagramm I/O Interface

    Signal-Diagramm I/O Interface I/O-Interface (z. B. für SPS oder Signalleuchten) Pin I/O Name BTN_FEED Entweder Vorspendetaste … FEED ... oder Eingang FEED START START LOCK unterdrückt! STOP fehlendes Etikett => simulierter STOP Sensor steht auf Etikett (=1) FEEDING Startver- Startver- Startver- zögerung zögerung...

  • Seite 66: Technische Daten

    Technische Daten Rollenbreite IXOR + bis mm Bandgeschwindigkeit mit Ab- und Aufwickler mechanisch bis m/min Abwickler mech., Aufwickler motorisch bis m/min 120 / auf Anfrage bis 200 Ab- und Aufwickler motorisch bis m/min Taktrate Anzahl Etiketten/min Sie wird von der Etikettenlänge und der Produktgeschwindigkeit bestimmt und kann am Bedienfeld simuliert werden.
  • Seite 67 Technische Daten Bild 83 Gerätemaße Maß B mm Maß A Einbaulage vertikal horizontal Rollenbreite Maß L1 Maß C Montagestange Spendemodul MS 25 MS 100 MS 200 SPFA MS 300 MS 400 Tabelle 18 Gerätemaße...

  • Seite 68: Zulassungen

    Marcel Michalski Am Unterwege 18/20 99610 Sömmerda Für den Hersteller zeichnet Karlsruhe, 03.04.2025 cab Produkttechnik GmbH & Co KG Wilhelm-Schickard-Str. 14 D-76131 Karlsruhe Klaus Bardutzky Geschäftsführer Die Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Maschine, in die die Maschine eingebaut werden soll, den Bestimmungen der Maschinenrichtlinie entspricht.

  • Seite 69: Eu-Konformitätserklärung

    Änderung von Anhang II der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates hinsichtlich der Liste der Stoffe, die Beschränkungen unterliegen Für den Hersteller zeichnet : Karlsruhe, 03.04.2025 cab Produkttechnik GmbH & Co KG Wilhelm-Schickard-Str. 14 D-76131 Karlsruhe Klaus Bardutzky Geschäftsführer...
