Funktionsbeschreibung der Ein- und Ausgänge
5.1
Eingänge
5.1.1
Sollwert «Set value»
Ausgabe April 2006 / Änderungen vorbehalten
maxon motor
Detaillierte technische Informationen zu den Ein- und Ausgängen.
Der Sollwerteingang «Set value» dient zur Vorgabe eines analogen Sollwertes.
Er ist gegen Überspannung geschützt.
Klemmenbelegung
Eingangsspannungsbereich
Eingangsbeschaltung
Eingangsimpedanz
Positiver Sollwert
Negativer Sollwert

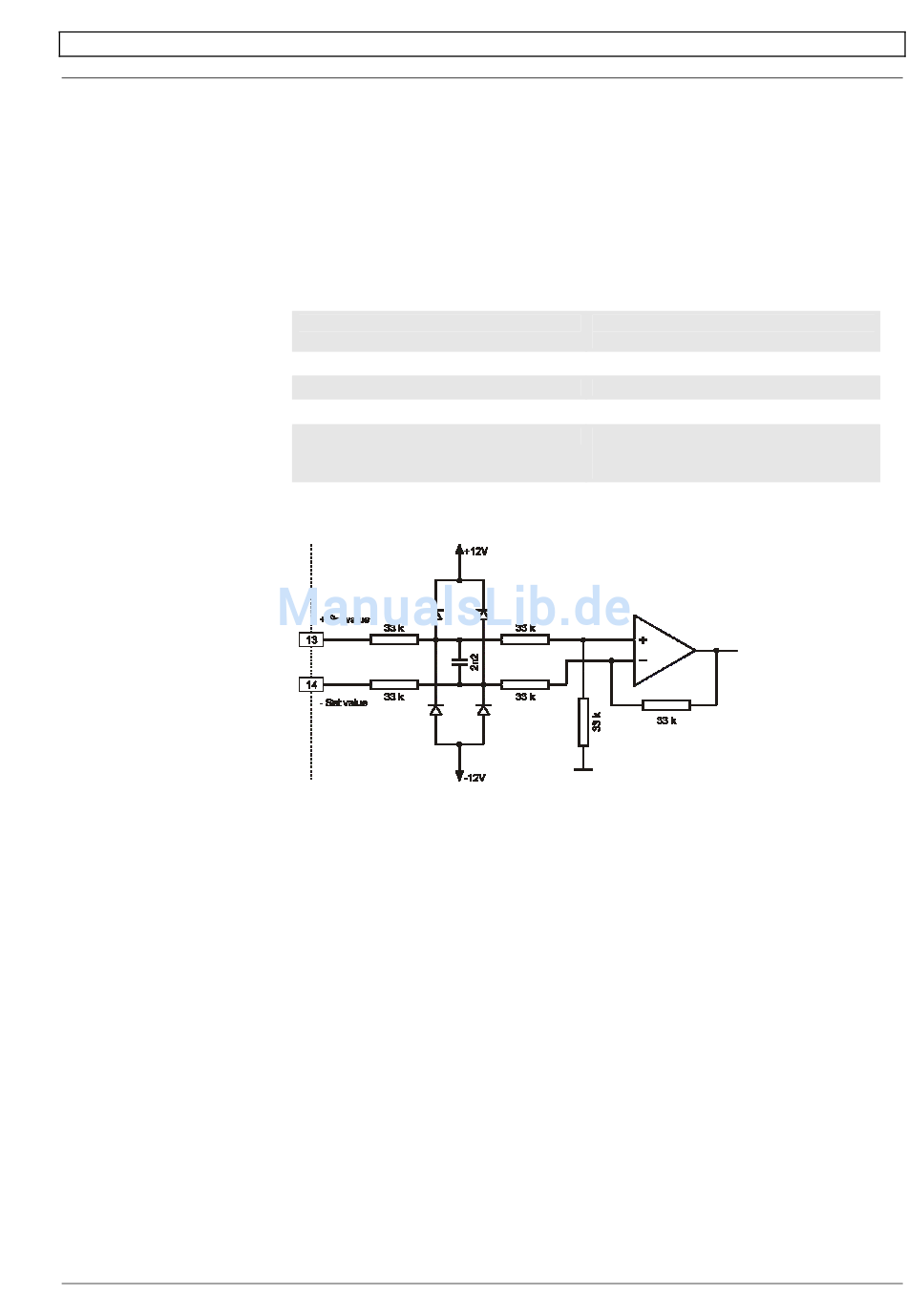

Bild 4: «Set value» interne Eingangsschaltung
4-Q-EC Verstärker DEC 70/10
Anschluss [13] + Set value
Anschluss [14] - Set value
-10 ... +10 V
Differentiell
132 kΩ
(+ Set value) > (- Set value)
Negative Motorspannung oder -strom
(Motor dreht im Gegenuhrzeigersinn)
(+ Set value) < (- Set value)
Positive Motorspannung oder -strom
(Motor dreht im Uhrzeigersinn)
