Bedienungsanleitung
5.1.5
«Hall sensor 1», «Hall sensor 2», «Hall sensor 3»
Ausgabe April 2006 / Änderungen vorbehalten
Die Hall-Sensoren werden zur Ermittlung der Rotorlage und zur Detektierung der
aktuellen Istdrehzahl benötigt.
Geeignet sind Hall-Sensor IC's mit Schmitt-Trigger-Verhalten und Open-Collector-
Ausgängen (verwendet bei maxon-EC-Motoren).
Die Hall-Sensor-Eingänge sind gegen Überspannung geschützt.
Klemmenbelegung
Eingangsspannungsbereich
Eingangsimpedanz
Überspannungsschutz dauernd
Low
Minimale Eingangsspannung
Maximale Eingangsspannung
High
Minimale Eingangsspannung
Maximale Eingangsspannung

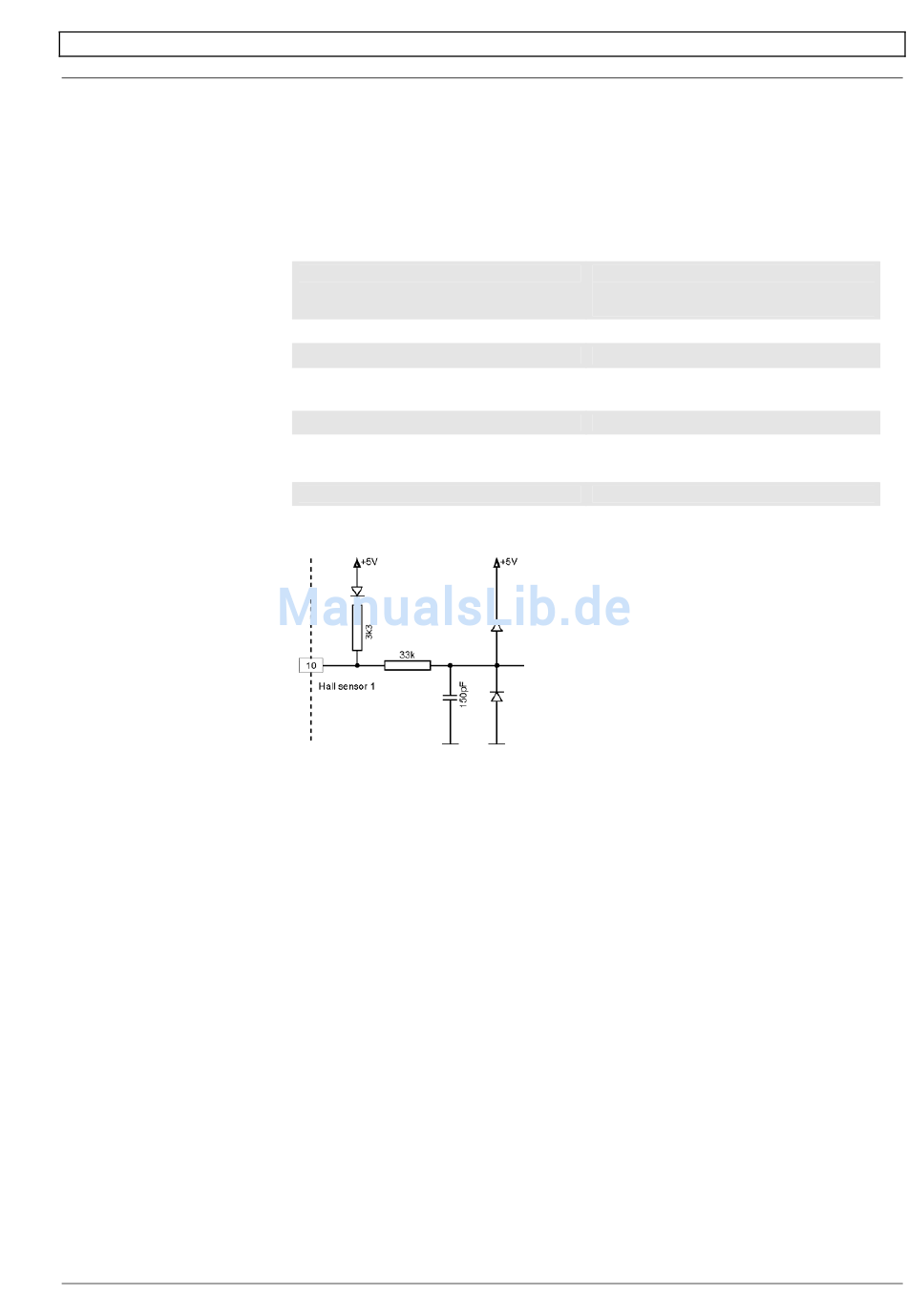

Bild 8: «Hall sensor 1» interne Eingangsschaltung
maxon motor
Anschluss [8]
Anschluss [9]
Anschluss [10]
0 ... +5 V
3.3 kΩ Pull-Up-Widerstand an +5 V
-15 ... +50 V
-15 VDC
+1.0 VDC
+4.0 VDC
+50 VDC
4-Q-EC Verstärker DEC 70/10
Hall sensor 3
Hall sensor 2
Hall sensor 1
maxon motor control
21
