Bedienungsanleitung

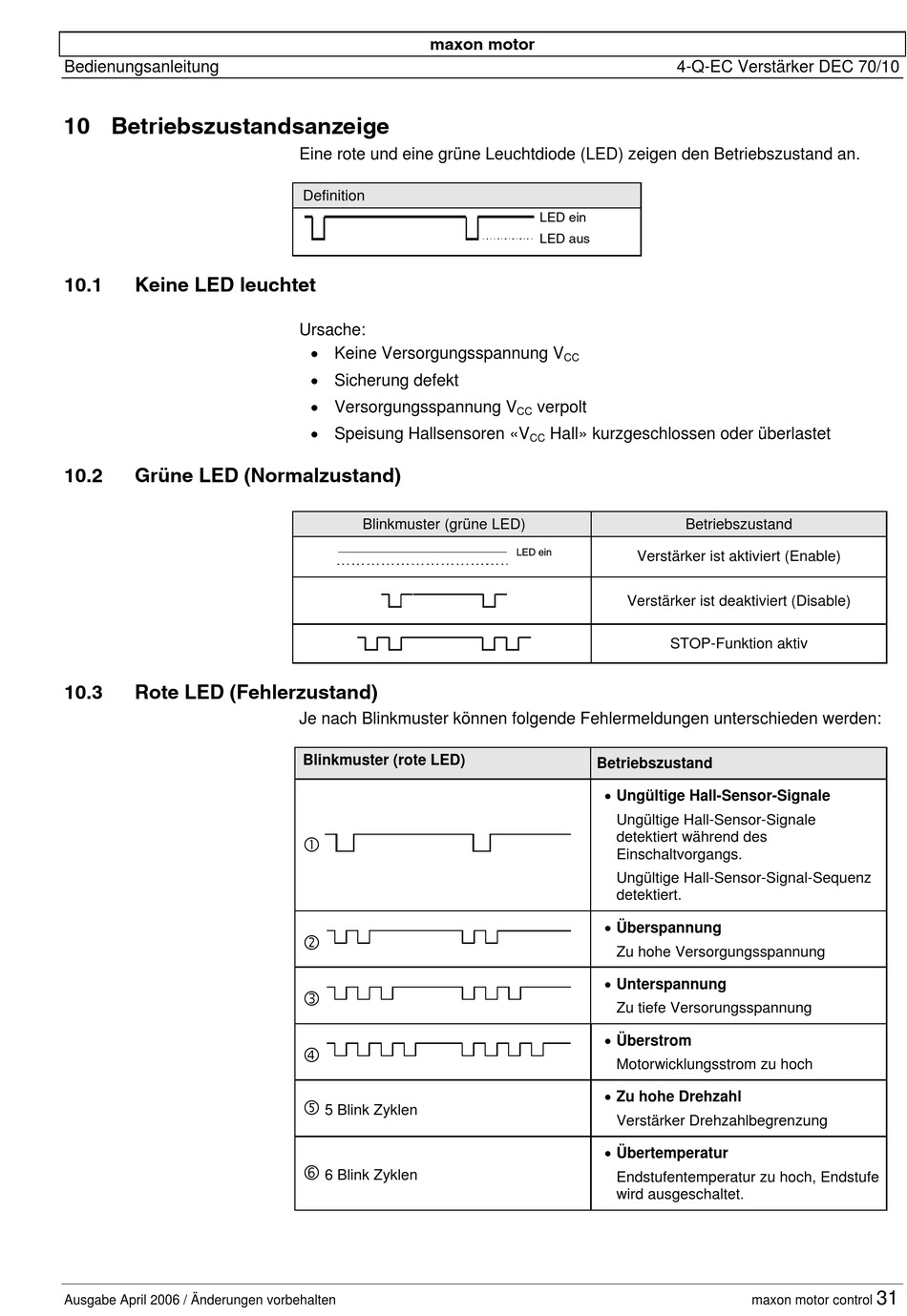

10 Betriebszustandsanzeige
10.1
Keine LED leuchtet
10.2
Grüne LED (Normalzustand)
10.3
Rote LED (Fehlerzustand)
Ausgabe April 2006 / Änderungen vorbehalten
maxon motor
Eine rote und eine grüne Leuchtdiode (LED) zeigen den Betriebszustand an.
Definition
Ursache:
• Keine Versorgungsspannung V
• Sicherung defekt
• Versorgungsspannung V
• Speisung Hallsensoren «V
Blinkmuster (grüne LED)
Je nach Blinkmuster können folgende Fehlermeldungen unterschieden werden:
Blinkmuster (rote LED)
5 Blink Zyklen
6 Blink Zyklen
4-Q-EC Verstärker DEC 70/10
LED ein
LED aus
CC
verpolt
CC
Hall» kurzgeschlossen oder überlastet
CC
Betriebszustand
Verstärker ist aktiviert (Enable)
Verstärker ist deaktiviert (Disable)
STOP-Funktion aktiv
Betriebszustand
• Ungültige Hall-Sensor-Signale
Ungültige Hall-Sensor-Signale
detektiert während des
Einschaltvorgangs.
Ungültige Hall-Sensor-Signal-Sequenz
detektiert.
• Überspannung
Zu hohe Versorgungsspannung
• Unterspannung
Zu tiefe Versorungsspannung
• Überstrom
Motorwicklungsstrom zu hoch
• Zu hohe Drehzahl
Verstärker Drehzahlbegrenzung
• Übertemperatur
Endstufentemperatur zu hoch, Endstufe
wird ausgeschaltet.
31
maxon motor control
