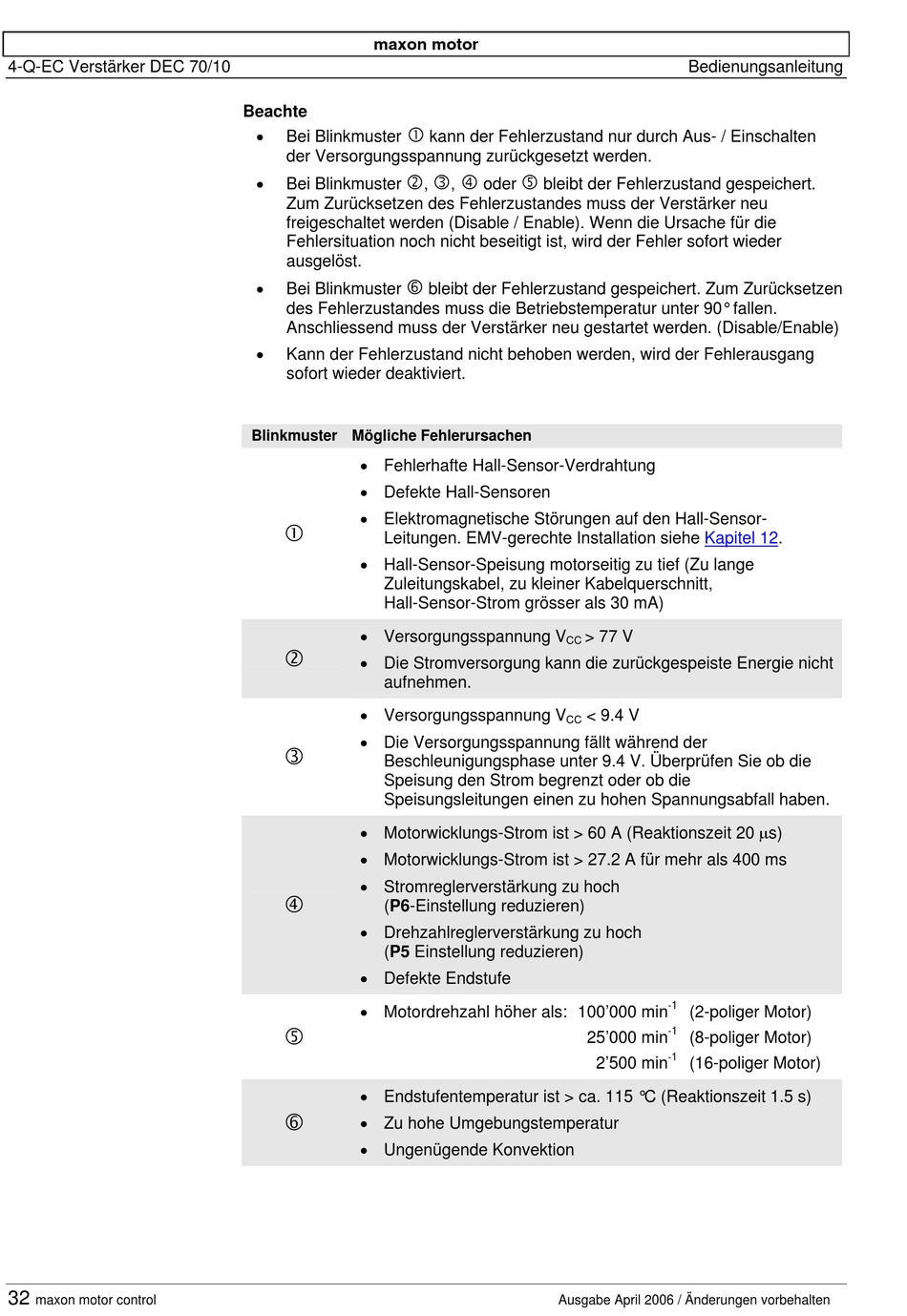

4-Q-EC Verstärker DEC 70/10
32
maxon motor control
maxon motor
Beachte
•
Bei Blinkmuster
der Versorgungsspannung zurückgesetzt werden.
•
Bei Blinkmuster
Zum Zurücksetzen des Fehlerzustandes muss der Verstärker neu
freigeschaltet werden (Disable / Enable). Wenn die Ursache für die
Fehlersituation noch nicht beseitigt ist, wird der Fehler sofort wieder
ausgelöst.
•
Bei Blinkmuster
des Fehlerzustandes muss die Betriebstemperatur unter 90° fallen.
Anschliessend muss der Verstärker neu gestartet werden. (Disable/Enable)
•
Kann der Fehlerzustand nicht behoben werden, wird der Fehlerausgang
sofort wieder deaktiviert.
Blinkmuster Mögliche Fehlerursachen
• Fehlerhafte Hall-Sensor-Verdrahtung
• Defekte Hall-Sensoren
• Elektromagnetische Störungen auf den Hall-Sensor-
Leitungen. EMV-gerechte Installation siehe
• Hall-Sensor-Speisung motorseitig zu tief (Zu lange
Zuleitungskabel, zu kleiner Kabelquerschnitt,
Hall-Sensor-Strom grösser als 30 mA)
• Versorgungsspannung V
• Die Stromversorgung kann die zurückgespeiste Energie nicht
aufnehmen.
• Versorgungsspannung V
• Die Versorgungsspannung fällt während der
Beschleunigungsphase unter 9.4 V. Überprüfen Sie ob die
Speisung den Strom begrenzt oder ob die
Speisungsleitungen einen zu hohen Spannungsabfall haben.
• Motorwicklungs-Strom ist > 60 A (Reaktionszeit 20 µs)
• Motorwicklungs-Strom ist > 27.2 A für mehr als 400 ms
• Stromreglerverstärkung zu hoch
(P6-Einstellung reduzieren)
• Drehzahlreglerverstärkung zu hoch
(P5 Einstellung reduzieren)
• Defekte Endstufe
• Motordrehzahl höher als: 100'000 min
• Endstufentemperatur ist > ca. 115 °C (Reaktionszeit 1.5 s)
• Zu hohe Umgebungstemperatur
• Ungenügende Konvektion
kann der Fehlerzustand nur durch Aus- / Einschalten
,
,
oder
bleibt der Fehlerzustand gespeichert.
bleibt der Fehlerzustand gespeichert. Zum Zurücksetzen
> 77 V
CC
< 9.4 V
CC
25'000 min
Ausgabe April 2006 / Änderungen vorbehalten
Bedienungsanleitung
Kapitel
12.
-1
(2-poliger Motor)
-1
(8-poliger Motor)
-1
2'500 min
(16-poliger Motor)
