Bedienungsanleitung
6.3
Potentiometer P6 I
Ausgabe April 2006 / Änderungen vorbehalten
maxon motor
S8 ON:
Maximale Strombegrenzung aktiv
Der maximale Ausgangsstrom ist auf den maximal erlaubten Dauerstrom von
2 ... 10 A begrenzt. Der gewünschte Wert wird mit Potentiometer P4 eingestellt
(I
= I
)
max
cont
Es wird kein kurzzeitig höherer Ausgangsstrom zugelassen.

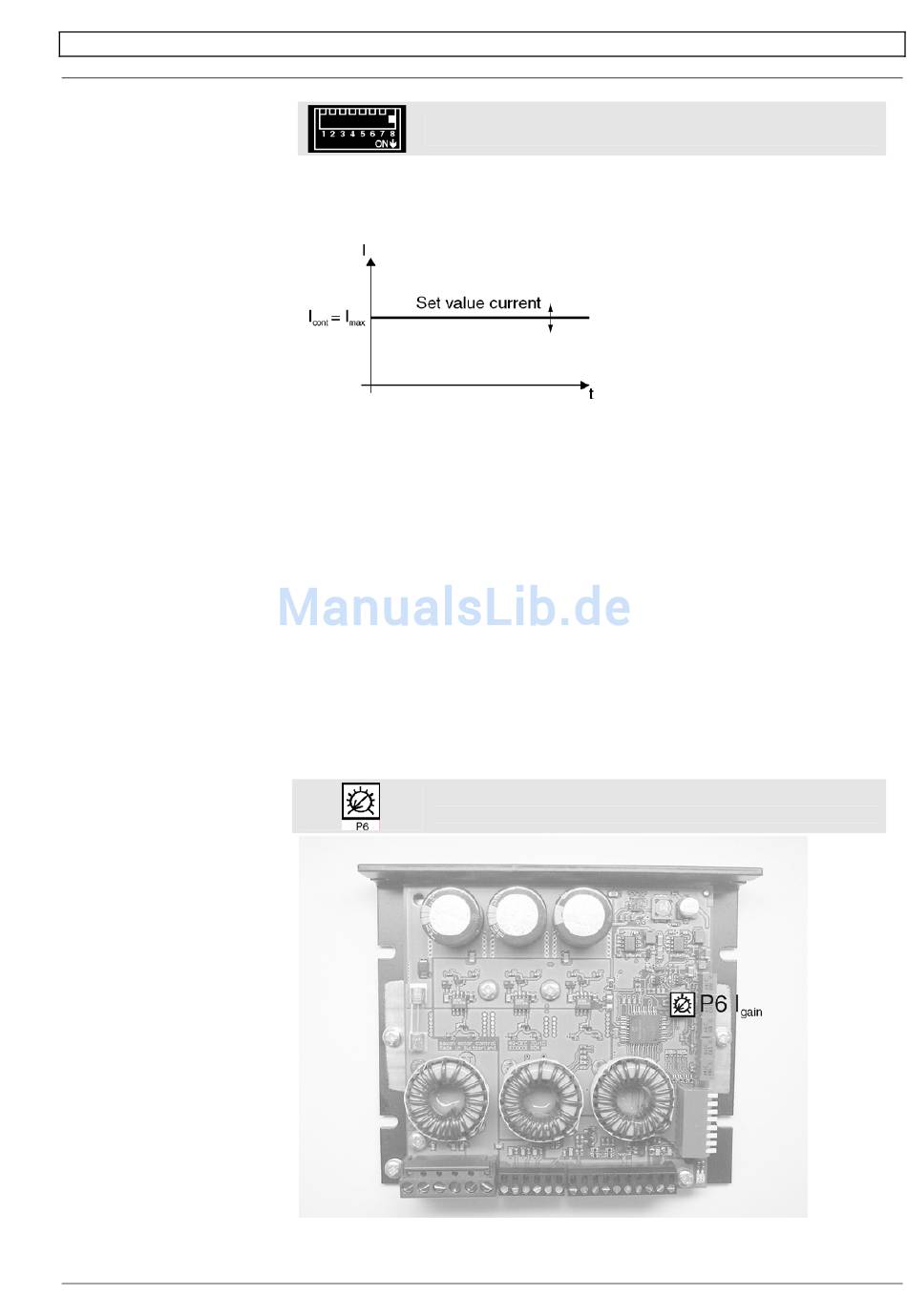

Bild 12: Maximale Strombegrenzung
Beachte: Wenn die Drehzahl länger als 10 s kleiner als 190 min
Maximalstrom auf 7.5 A begrenzt.
Stromregler Verstärkung
gain
In den meisten Anwendungen kann das Regelverhalten mit Potentiometer
P1 bis P5 ausreichend eingestellt werden. In speziellen Fällen kann die Dynamik
des Stromreglers mit Potentiometer P6 I
Es ist empfohlen das Resultat der Änderungen von Potentiometer P6 I
dem Messen der Sprung-Antwort - mittels Oszilloskop am Monitorausgang
überprüfen.
Beachte: Wenn der Motor vibriert, Geräusche erzeugt oder sich stark erwärmt, ist
die Verstärkung zu gross gewählt.
Grundeinstellung
P6 I
Gain
minimale Verstärkung
Bild 13: Position von Potentiometer P6 I
weiter angepasst werden.
gain
= 0 % (CCW Anschlag)
gain
4-Q-EC Verstärker DEC 70/10
-1
ist, wird der
mit
gain
maxon motor control
- zu
27
