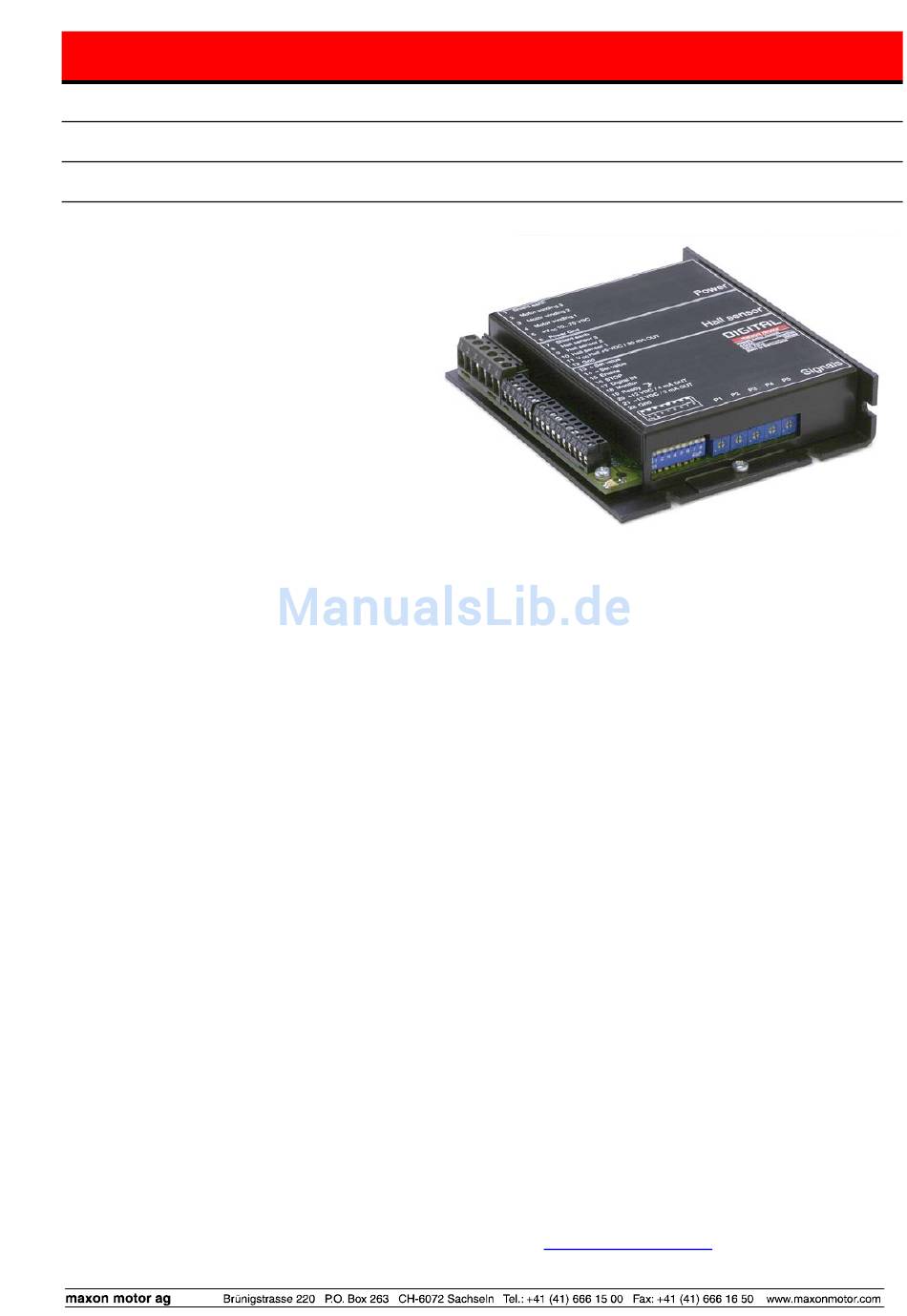

maxon motor control
Bedienungsanleitung

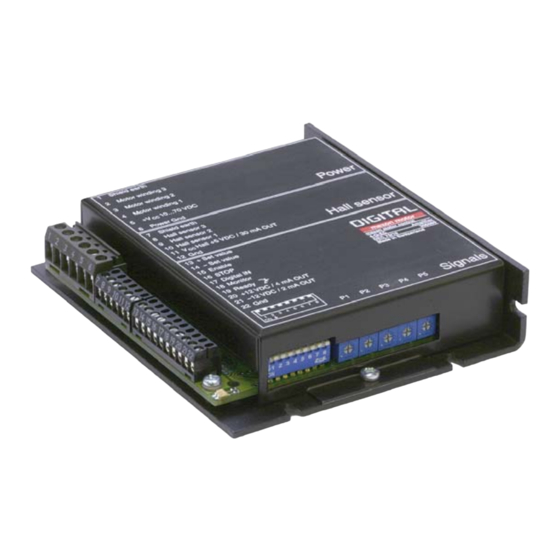

Der DEC 70/10 (Digital EC Controller) ist ein
kompakter
4-Quadranten-Verstärker zur
Ansteuerung von elektronisch kommutierten
Gleichstrommotoren mit einer Leistung von bis
zu 700 Watt.
Der bürstenlose Motor muss mit Hallsensoren
ausgerüstet
sein.
Es
zusätzlicher Encoder benötigt. Der 4-Q-Betrieb
ermöglicht ein kontrolliertes Beschleunigen
und Abbremsen der Motorwelle, mit einem
gegenüber
1-Q-Verstärkern
besseren Regelverhalten.
Per DIP-Schalter können folgende drei Betriebsarten
ausgewählt werden:
• Hall-Sensoren-Drehzahlregler (Drehzahl > 1'000 min
• Spannungssteller mit IxR Kompensation
• Stromregler (Drehmomentregler)
Zum Einstellen des Sollwertes bieten sich folgende Möglichkeiten:
• Analoge Sollwertvorgabe +/- 10 V zur direkten Ansteuerung, beispielsweise mit SPS
• Vorgabe zweier Sollwerte mittels interner Potentiometer
Durch den grossen Eingangsspannungsbereich von 10-70 VDC zeigt sich die DEC 70/10 sehr flexibel in
Kombination mit verschiedensten Speisungen. Das kompakte Aluminiumgehäuse und die trennbaren
Schraubklemmen erlauben eine einfach Montage.
Inhaltsverzeichnis
1
Sicherheitshinweise .........................................................................................................................................2
2
Technische Daten ............................................................................................................................................3
3
Minimalverdrahtung .........................................................................................................................................5
4
Inbetriebnahme ................................................................................................................................................8
5
Funktionsbeschreibung der Ein- und Ausgänge............................................................................................17
6
Zusätzliche Einstellmöglichkeiten ..................................................................................................................25
7
Einschränkungen im Drehzahlreglerbetrieb...................................................................................................28
8
Funktionsbeschreibung der Schalter (Übersicht)...........................................................................................29
9
Funktionen der Potentiometer (Übersicht).....................................................................................................30
10 Betriebszustandsanzeige...............................................................................................................................31
11 Externe Motordrosseln...................................................................................................................................33
12 EMV-gerechte Installation..............................................................................................................................34
13 Blockschaltbild ...............................................................................................................................................35
14 Massbild .........................................................................................................................................................36
15 Ersatzteilliste..................................................................................................................................................36
Diese Bedienungsanleitung steht im Internet als PDF-Datei unter
Downloads», Sachnummer 306089 zur Verfügung.
maxon motor
wird
somit
kein
signifikant
4-Q-EC Verstärker DEC 70/10
Ausgabe April 2006
-1
)
www.maxonmotor.com
Sach-Nr: 306089
in der Rubrik «Service &
