Bedienungsanleitung
4.2.5
Stromregler (Drehmomentregler)
Ausgabe April 2006 / Änderungen vorbehalten
maxon motor
Einstellen geeigneter Werte der Bedienelemente zur benutzerspezifischen
Anwendung

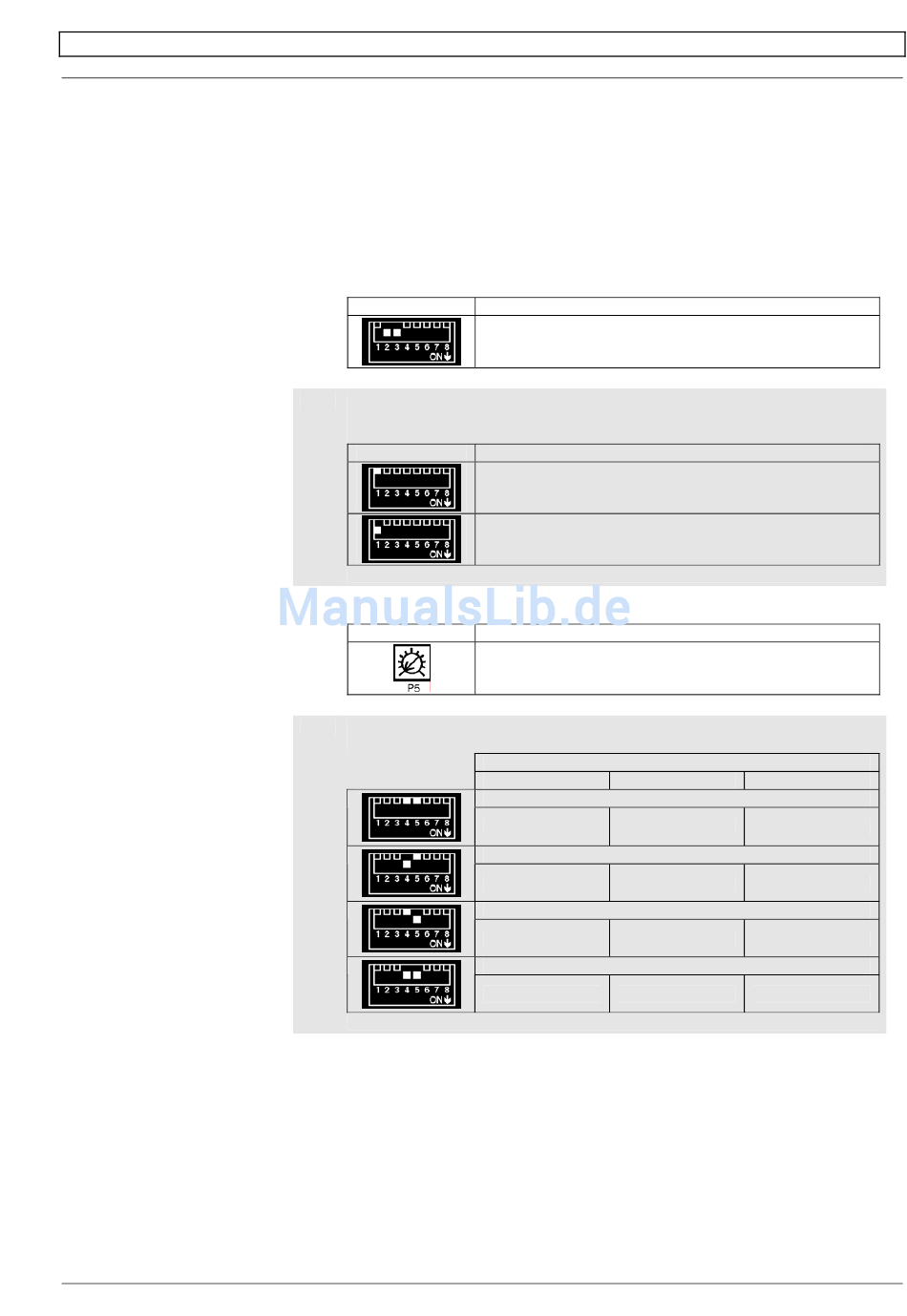

Vorgehen
Alle Schritte müssen in der vorgegebenen Reihenfolge durchgeführt werden!
1.
Für die Betriebsart «Stromregler» DIP Schalter S2 und S3 in ON Position
stellen.
2.
Entsprechend der gewünschten Sollwertvorgabe-Variante DIP Schalter S1 auf
intern oder extern stellen.
3.
Potentiometer P5 n
4.
Mit DIP Schalter S4 und S5 das Drehzahlmaximum wählen.
Betriebsart
S2 ON und S3 ON:
Stromregler
Sollwertvorgabe
S1 OFF:
Externe Sollwertvorgabe
S1 ON:
Interne Sollwertvorgabe
auf minimale Regelverstärkung stellen.
gain
Regelverstärkung
P5 auf 0 % (CCW Anschlag):
Minimale Regelverstärkung
1 Polpaar
4 Polpaare
S4 OFF und S5 OFF
-1
10'000 min
2'500 min
S4 ON und S5 OFF
-1
20'000 min
5'000 min
S4 OFF und S5 ON
-1
40'000 min
10'000 min
S4 ON und S5 ON
-1
80'000 min
20'000 min
4-Q-EC Verstärker DEC 70/10
Motortyp
8 Polpaare
-1
1'250 min
-1
2'500 min
-1
5'000 min
-1
10'000 min
maxon motor control
-1
-1
-1
-1
15
