Bedienungsanleitung
5.1.3
«Digital IN»
S1 OFF:
Externe Sollwertvorgabe
Interne Sollwertvorgabe
Ausgabe April 2006 / Änderungen vorbehalten
Der «Digital IN» Eingang bietet je nach Einstellung folgende Funktionen:
•
Wechsel der Drehrichtung bei externer Sollwertvorgabe
•
Umschalten zwischen den Sollwerten von Potentiometer P1 und P2 bei
interner Sollwertvorgabe
Der Eingang «Digital IN» ist gegen Überspannung geschützt.
Klemmenbelegung
Eingangsspannungsbereich
Eingangsimpedanz
Überspannungsschutz dauernd
Low Minimale Eingangsspannung
Maximale Eingangsspannung
Verzögerungszeit Enable
High Minimale Eingangsspannung
Maximale Eingangsspannung
Verzögerungszeit Disable

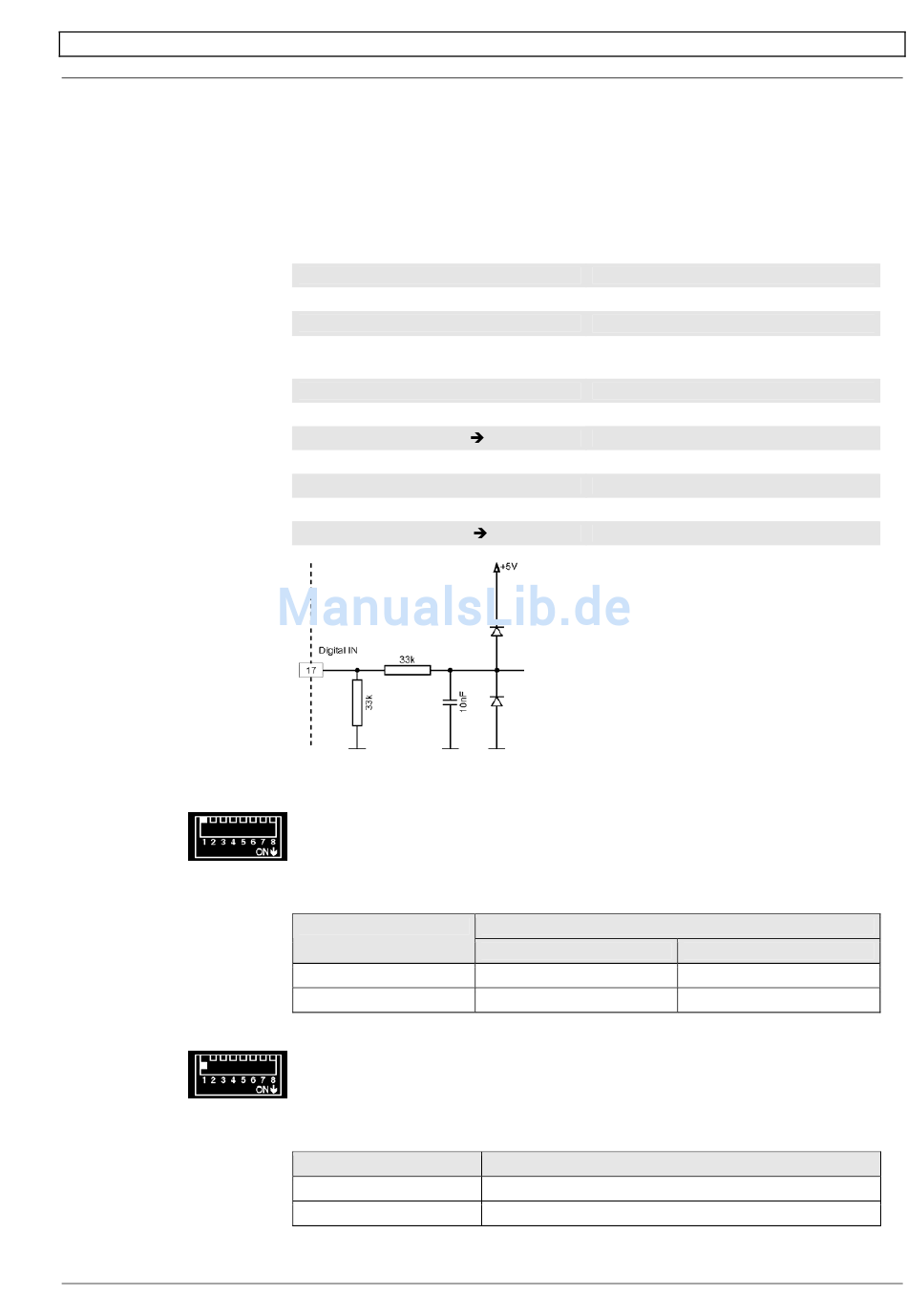

Bild 6: «Digital IN» interne Eingangsschaltung
Mit dem Eingang «Digital IN» kann bei externer Sollwertvorgabe
(DIP Schalter S1 OFF) die Drehrichtung geändert werden. Damit ist eine
Kommandierung mit 0 ... 10 V und «Direction» Signal möglich.
Digital IN
High
Low oder unbeschaltet
Bei interner Sollwertvorgabe kann mit dem Eingang «Digital IN» zwischen den beiden
Sollwerten von Potentiometer P1 und P2 umgeschaltet werden.
S1 ON:
Digital IN
High
Low oder unbeschaltet
maxon motor
Anschluss [17] Digital IN
0 ... +5 V
33 kΩ (im Bereich 0 ... +5 V)
-50 ... +50 V
- 50 VDC
+1.0 VDC
Disable
< 8 ms (bei 0 VDC)
+4.0 VDC
+50 VDC
Enable
< 8 ms (bei 5 VDC)
Sollwert «Set value» positiv
Uhrzeigersinn (CW)
Gegenuhrzeigersinn (CCW)
Interne Sollwertvorgabe-Quelle
4-Q-EC Verstärker DEC 70/10
Drehrichtung
Sollwert «Set value» negativ
Gegenuhrzeigersinn (CCW)
Uhrzeigersinn(CW)
Potentiometer P2
Potentiometer P1
maxon motor control
19
