4-Q-EC Verstärker DEC 70/10
5.1.2
Freigabe «Enable»
18
maxon motor control
Freigabe der Endstufe.
Disable: Wird der Eingang nicht verdrahtet (offen) oder mit Gnd-Potential
verbunden ist die Endstufe hochohmig und die Motorwelle läuft ungebremst aus.
Enable: Wird am Eingang eine Spannung angelegt wird die Endstufe aktiviert.
Eine Drehzahlrampe wird während der Beschleunigung der Motorwelle
ausgeführt.
Der Eingang «Enable» ist gegen Überspannung geschützt.
Klemmenbelegung
Eingangsspannungsbereich
Eingangsimpedanz
Überspannungsschutz dauernd
Disable Minimale Eingangsspannung
Maximale Eingangsspannung
Verzögerungszeit Enable
Enable Minimale Eingangsspannung
Maximale Eingangsspannung
Verzögerungszeit Disable

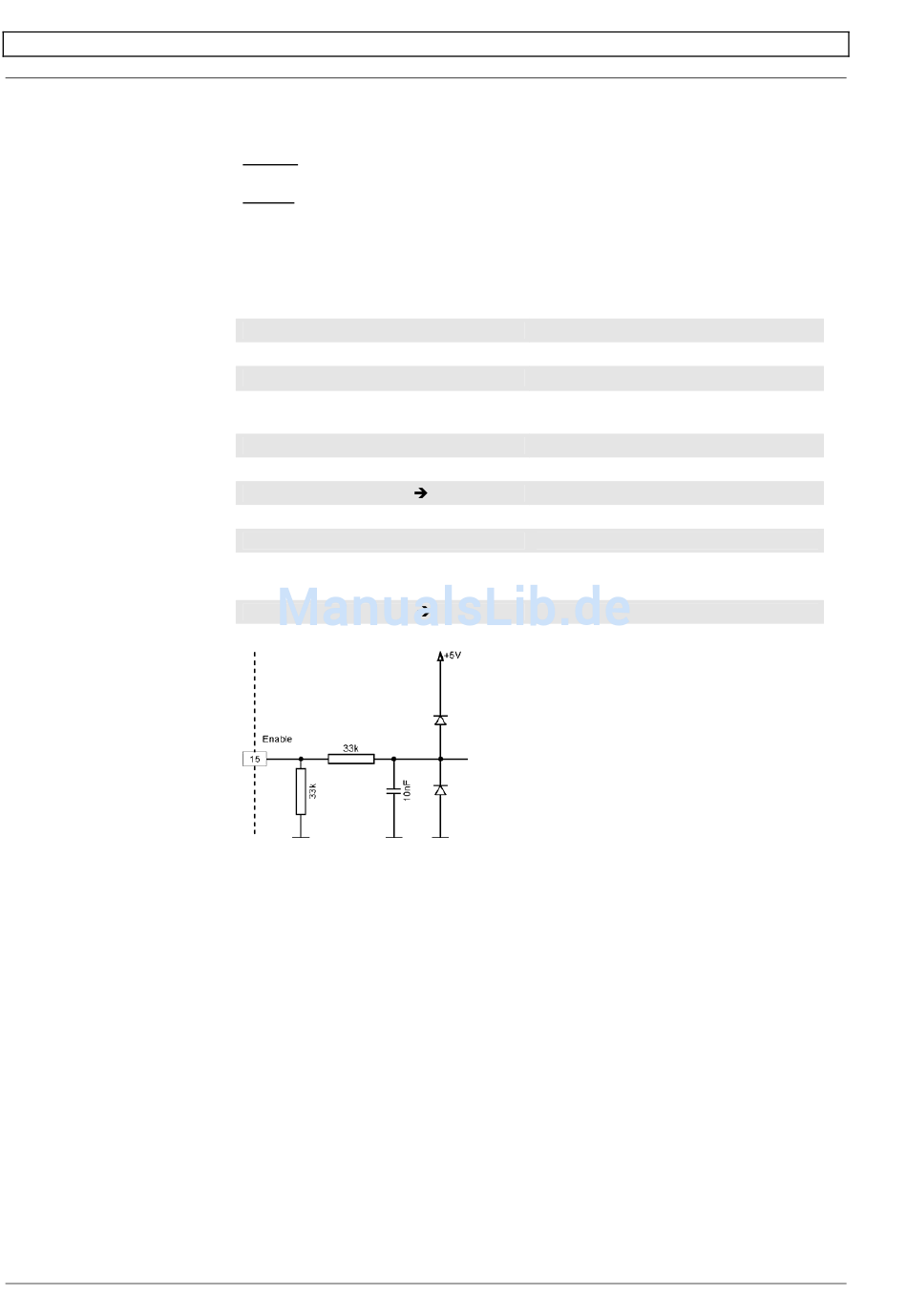

Bild 5: «Enable» interne Eingangsschaltung
Beachte
Wird der Verstärker bei einer Drehzahl über 1000 min
ist eine erneute Aktivierung nur möglich, wenn die Drehzahl 1000 min
unterschreitet!
maxon motor
Anschluss [15] Enable
0 ... +5 V
33 kΩ (im Bereich 0 ... +5 V)
-50 ... +50 V
-50 VDC
+1.0 VDC
Disable
< 8 ms (bei 0 VDC)
+4.0 VDC
+50 VDC
Enable
< 8 ms (bei 5 VDC)
Bedienungsanleitung
-1
deaktiviert,
Ausgabe April 2006 / Änderungen vorbehalten
-1
