4-Q-EC Verstärker DEC 70/10
4.2.3
Spannungssteller mit IxR Kompensation
10
maxon motor control
maxon motor

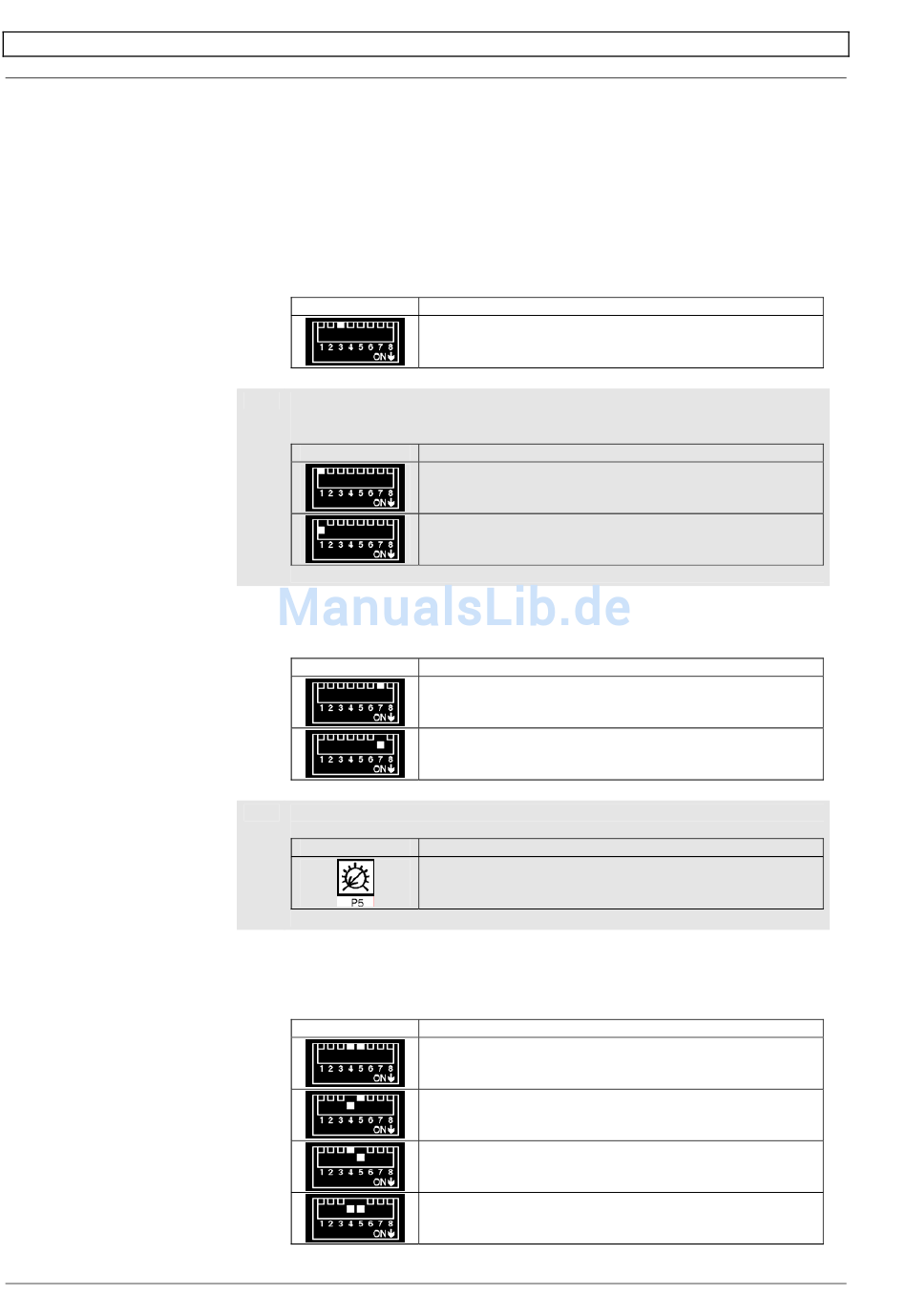

Einstellen geeigneter Werte der Bedienelemente zur benutzerspezifischen
Anwendung.
Vorgehen:
Alle Schritte müssen in der vorgegebenen Reihenfolge durchgeführt werden!
1.
Für die Betriebsart «Spannungssteller mit IxR Kompensation» DIP Schalter S3
in OFF Position stellen
2.
Entsprechend der gewünschten Sollwertvorgabe-Variante DIP Schalter S1 auf
intern oder extern stellen.
3.
Passend zum Motorwiderstand mit DIP Schalter S7 den gewünschten
Widerstandsbereich zur IxR Kompensation wählen (Entspricht Zeile 10 im
maxon Katalog).
4.
Potentiometer P5 IxR auf minimale Kompensation stellen
5.
Mit DIP Schalter S4 und S5 kann der Spannungsbereich der IxR Kompensation
ausgewählt werden.
Diese Einstellung beeinflusst gleichzeitig das Beschleunigungs- und
Bremsverhalten.
Betriebsart
S3 OFF:
Spannungssteller mit IxR Kompensation
Sollwertvorgabe-Variante
S1 OFF:
Externe Sollwertvorgabe
S1 ON:
Interne Sollwertvorgabe
Widerstandsbereich
S7 OFF:
0 ... 1 Ω
S7 ON:
0 ... 5 Ω
IxR Kompensation
P5 auf 0 % (CCW Anschlag):
Minimale IxR Kompensation
Motor-Spannungsbereich
S4 OFF und S5 OFF:
16 V
S4 ON und S5 OFF:
32 V
S4 OFF und S5 ON:
48 V
S4 ON und S5 ON:
64 V
Ausgabe April 2006 / Änderungen vorbehalten
Bedienungsanleitung
