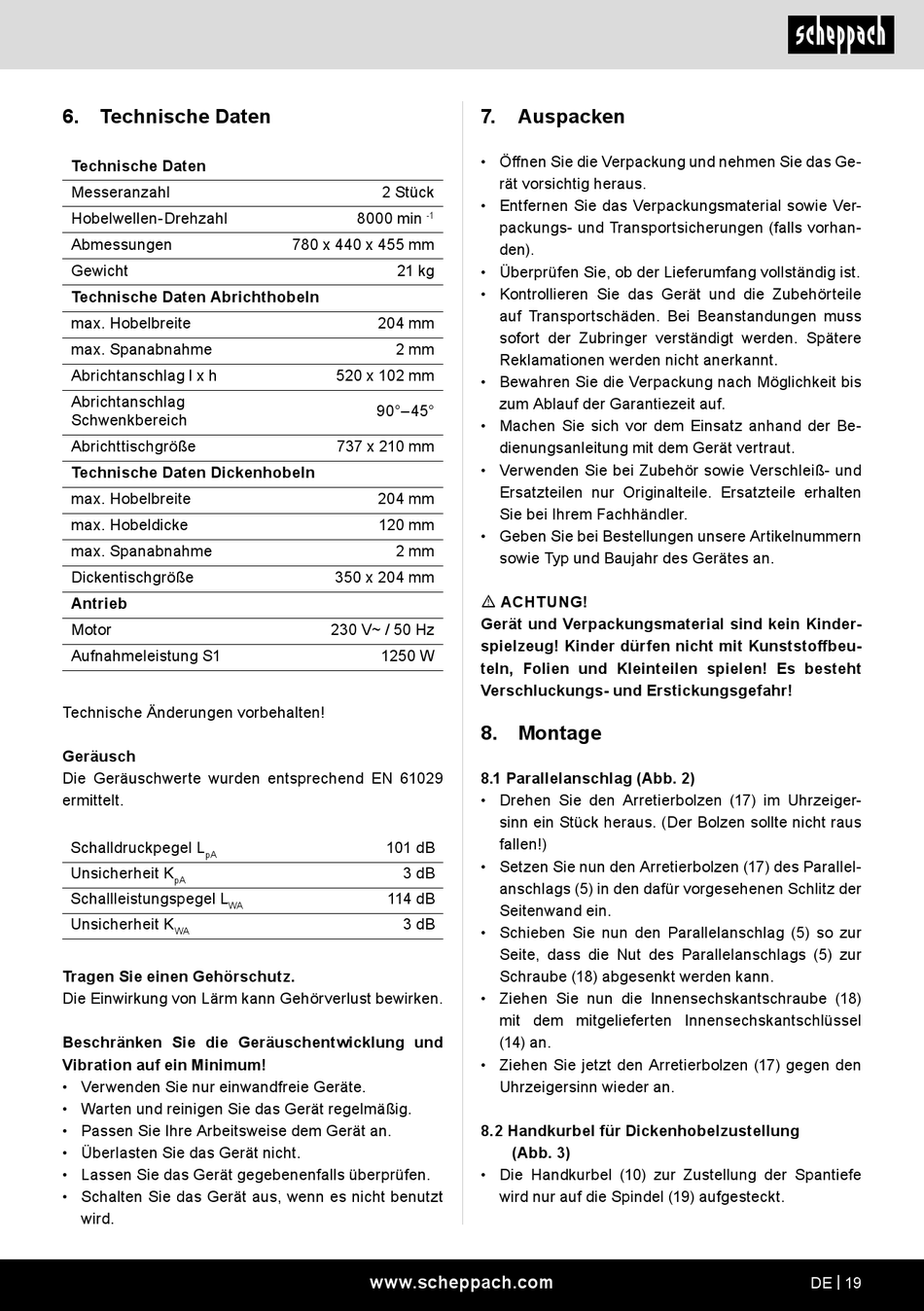

Scheppach HMS850 Original Bedienungsanleitung Seite 19

6. Technische Daten
Technische Daten
Messeranzahl
Hobelwellen-Drehzahl
Abmessungen
Gewicht
Technische Daten Abrichthobeln
max. Hobelbreite
max. Spanabnahme
Abrichtanschlag l x h
Abrichtanschlag
Schwenkbereich
Abrichttischgröße
Technische Daten Dickenhobeln
max. Hobelbreite
max. Hobeldicke
max. Spanabnahme
Dickentischgröße
Antrieb
Motor
Aufnahmeleistung S1
Technische Änderungen vorbehalten!
Geräusch
Die Geräuschwerte wurden entsprechend EN 61029
ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
2 Stück
8000 min
­1
780 x 440 x 455 mm
21 kg
204 mm
2 mm
520 x 102 mm
90°–45°
737 x 210 mm
204 mm
120 mm
2 mm
350 x 204 mm
230 V~ / 50 Hz
1250 W
101 dB
3 dB
114 dB
3 dB
www.scheppach.com
7. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das Ge­
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver­
packungs- und Transportsicherungen (falls vorhan­
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be­
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
8. Montage
8.1 Parallelanschlag (Abb. 2)
• Drehen Sie den Arretierbolzen (17) im Uhrzeiger­
sinn ein Stück heraus. (Der Bolzen sollte nicht raus
fallen!)
• Setzen Sie nun den Arretierbolzen (17) des Parallel­
anschlags (5) in den dafür vorgesehenen Schlitz der
Seitenwand ein.
• Schieben Sie nun den Parallelanschlag (5) so zur
Seite, dass die Nut des Parallelanschlags (5) zur
Schraube (18) abgesenkt werden kann.
• Ziehen Sie nun die Innensechskantschraube (18)
mit dem mitgelieferten Innensechskantschlüssel
(14) an.
• Ziehen Sie jetzt den Arretierbolzen (17) gegen den
Uhrzeigersinn wieder an.
8.2 Handkurbel für Dickenhobelzustellung
(Abb. 3)
• Die Handkurbel (10) zur Zustellung der Spantiefe
wird nur auf die Spindel (19) aufgesteckt.
DE | 19
