W celu instalacji termoregulatora w puszce elektrycznej i podłączeń elektrycznych
należy bardzo delikatnie (tak by nie urwać taśmy połączeniowej) otworzyć obudo-
wę, zdejmując zespół wyświetlacza zgodnie z instrukcją przedstawioną na rysunku
4. Ekran należy delikatnie przesunąć w górę. (odwrotnie niż przedstawia to rys.6)
Instalacja termoregulatora powinna być zaplanowana w miejscu nienarażonym na
kontakt z promieniami słonecznymi. Rysunek nr 2. przedstawia listwę zaciskową
termoregulatora służącą do wykonania podłączeń elektrycznych urządzenia z siecią
elektryczną. Przewody należy podłączyć według podanego schematu. Po zakończe-
niu instalacji i wykonaniu połączeń elektrycznych należy dokonać konfiguracji syste-
mu zgodnie z kolejnym punktem niniejszej instrukcji.
STEROWANIE – OPIS FUNKCJI PRZYCISKÓW STERUJĄCYCH
Poniżej przedstawiono identyfikację graficzną przycisków panelu sterującego (wy-
świetlacza) termoregulatora. Przyciski te są multi-funkcjonalne, tzn. w zależności od
stanu pracy termoregulatora, oraz różnicując czas utrzymywania dotyku możliwe
jest wydawanie różnych komend termoregulatorowi. Poniżej dokonano deskrypcji
przycisków oraz szczegółowo omówiono dostępne z ich udziałem funkcje termore-
gulatora.
Przycisk włącz/wyłącz
W stanie wyłączonego termoregulatora dotknięcie tego przycisku przez 3–5
sekund pozwala konfigurować ustawienia zaawansowane A.
W stanie włączonego termoregulatora jego dotknięcie uaktywnia tryb manualny lub
programowalny.

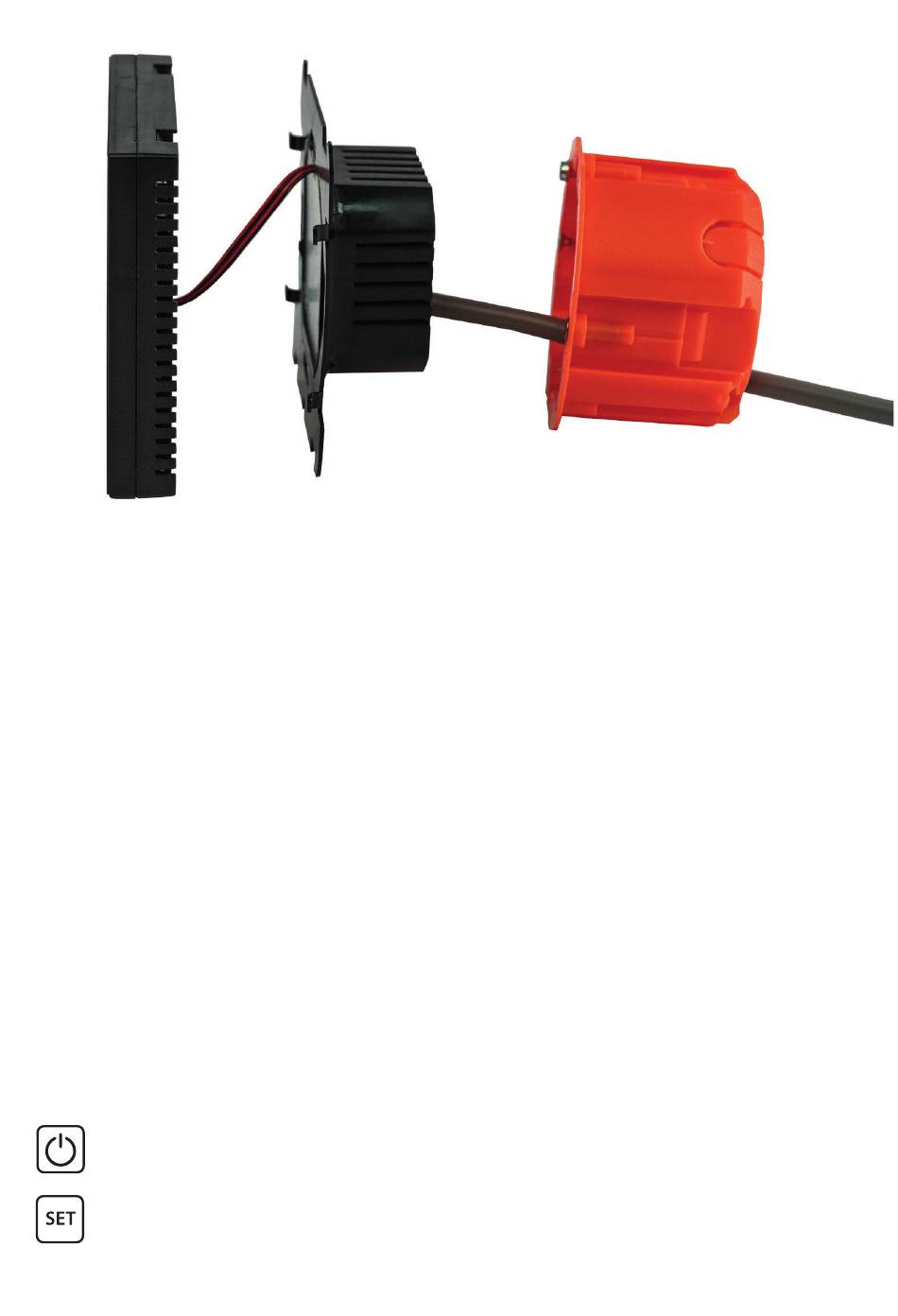

Przykład właściwego podłączenia termoregulatora
Rys. 7
