TERMOFOL TF-H6 WIFI Bedienungs- Und Konfigurationsanleitung

BEDIENUNGS- UND KONFIGURATIONSHANDBUCH
DES THERMOSTATS TERMOFOL TF-H6 WIFI
EIGENSCHAFTEN UND TECHNISCHE DATEN

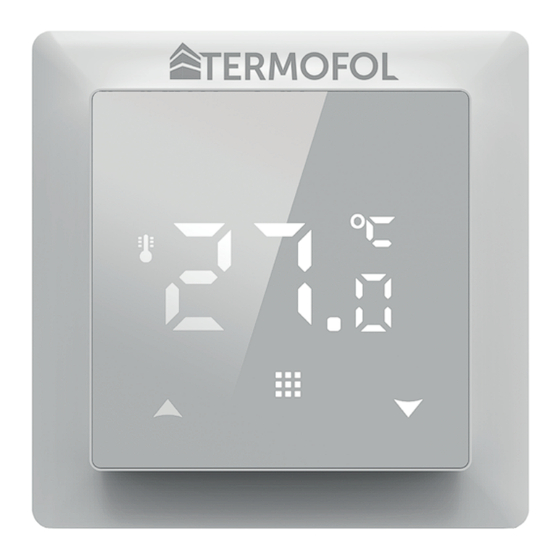

Vielen Dank für den Kauf unseres Produkts. Wir hoffen, dass Sie mit der Verwendung des Thermoregula-
tors TERMOFOL TF-H6 WIFI zufrieden sein werden. Es ist ein voll funktionsfähiger Regler für Heizungsan-
lagen und -geräte, der höchsten Bedienkomfort sowie präzise und nützliche Funktionen gewährleistet,
mit denen Sie das Raumklima vollständig steuern können. Das Display des Temperaturreglers und seine
grundlegenden technischen Parameter sind unten dargestellt.
Versorgungsspannung: 230 V AC 50/60 Hz • Farbe: Weiß • Interner Lufttemperatursensor: NTC • Externer Lufttempe-
ratursensor: NTC • Maximaler Schaltstrom: 16 A • Programmierbarer Temperaturbereich: 1 ÷ 70 ° C • Werkseitig pro-
grammierbarer Temperaturbereich: 5 ÷ 35 ° C • Genauigkeit: ± 0,5 ° C • Außenmaße (ohne Rahmen): 55 mm x 55 mm •
Außenmaße (mit Rahmen): 82 mm x 82 mm (modulares System verfügbar) • Schutzart IP31 • WIFI
INSTALLATION DES THERMOSTATS, ELEKTRISCHE ANSCHLÜSSE
TERMOFOL TF-H6 WIFI ist ein moderner, programmierbarer Temperaturregler mit LED-Bedienfeld,
der zur Steuerung von elektrischen Heizsystemen entwickelt wurde. Der Thermoregulator liest die
Temperatur von den internen und externen Temperatursensoren, die im Set enthalten sind. Die WiFi-
Funktion und die spezielle Anwendung des Herstellers TERMOFOL SMART ermöglichen es Ihnen, die
Heizungsanlage auf mobile Weise zu überwachen. Trennen Sie vor dem Zusammenbauen, Zerlegen,
Reinigen, Inspizieren, Ändern der Konfiguration den Temperaturregler immer von der Stromquelle, z.
Lesen Sie den gesamten Inhalt dieses Handbuchs, bevor Sie mit der Installation des Temperaturreglers
beginnen. Auf dem Gebiet der Republik Polen müssen die elektrischen Anschlüsse des Temperaturreg-
lers von einem Elektriker mit aktiver SEP-Qualifikation für Elektroinstallationsarbeiten bis 1 kV durchge-
führt werden. Die elektrische Installation, die den Temperaturregler versorgt, muss den Anforderungen
entsprechen, die in der Verordnung des Ministers für Infrastruktur und Bauwesen über die technischen
Bedingungen für Gebäude und ihren Standort [Gesetzblatt von 2018, Nr. vom 7. Juni 2019, Ziff 1065] zu-
sammen mit den Referenzstandards.
1 2 3 4 5 6 7
IP31
Abbildung 1. Beschreibung der Klemmleiste des Thermoreglers
Der Temperaturregler ist für den Einbau in eine Elektrodose mit ø 60 mm vorgesehen. Für seine Installation
im Schaltkasten und den elektrischen Anschlüssen, öffnen Sie das Gehäuse sehr vorsichtig (um das
Verbindungsband nicht zu beschädigen), indem Sie die Displaybaugruppe gemäß den Anweisungen in
Abbildung 2 oben entfernen. Die Installation des Temperaturreglers sollte an einem Ort geplant werden,
der keiner direkten Sonneneinstrahlung ausgesetzt ist. Abbildung 1 zeigt die Klemmleiste des Tempera-
turreglers, die für den elektrischen Anschluss des Geräts an das Stromnetz verwendet wird. Verbinden
Sie den Neutralleiter (N) der Netzleitung mit der mit Nummer 2 gekennzeichneten Klemme und den
Phasenleiter (L) mit der mit Nummer 1 gekennzeichneten Klemme. Schließen Sie andererseits das Heiz-
gerät (Matte, Heizfolie) an an die Klemmleisten: den Neutralleiter (N1) der Stromversorgung des Heiz-
geräts an die mit Nummer 3 gekennzeichnete Klemme und den Phasenleiter (L1) an die mit Nummer 4
gekennzeichnete Klemme anschließen. An den externen NTC-Temperatursensor sollte angeschlossen
werden die mit den Nummern 6 und 7 gekennzeichneten Klemmen, Polarität spielt jedoch keine Rolle.
Nach Abschluss der Installation und Herstellung der elektrischen Anschlüsse sollte das System gemäß
dem nächsten Abschnitt dieses Handbuchs konfiguriert werden.
STEUERUNG – BESCHREIBUNG DER STEUERTASTEN
Die grafische Kennzeichnung der Tasten auf dem Bedienfeld (Display) des Temperaturreglers ist un-
ten dargestellt. Diese Tasten sind multifunktional, d.h. je nach Betriebszustand des Temperaturreglers
können durch Differenzierung der Berührungsdauer verschiedene Befehle an den Temperaturregler
gegeben werden. Nachfolgend werden die Tasten beschrieben und die damit verfügbaren Thermoregu-
lator-Funktionen ausführlich besprochen.
An / aus Schalter. Wenn der Thermostat ausgeschaltet ist, wird durch Berühren dieser Taste
der Thermostat eingeschaltet. Wenn der Thermostat eingeschaltet ist, wird durch Berühren die
Uhrzeit auf dem Display des Thermostats angezeigt. Um den Thermoregulator auszuschalten,
berühren Sie diese Taste und halten Sie sie mindestens 3 Sekunden lang gedrückt.
Mit der Menütaste wird die Betriebsart des Temperaturreglers während des Temperaturreg-
lerbetriebs von Hand auf Automatik oder Urlaubsmodus umgestellt. Wenn der Thermoregu-
lator im Urlaubsmodus oder Automatikmodus arbeitet, aktiviert das Berühren dieser Taste
den manuellen Modus und ermöglicht Ihnen, die eingestellte Lufttemperatur zu ändern. Wenn
der Thermoregulator arbeitet, drücken Sie diese Taste für min. 5 Sek. Es ermöglicht Ihnen, die
Funktionen der Uhrzeit- und Datumskorrektur sowie die Programmierung des Zeitplans auf-
zurufen. In diesem Fall wird diese Schaltfläche auch verwendet, um einzelne Änderungen und
Parameter des Zeitplans zu genehmigen. Im ausgeschalteten Zustand des Thermoregulators
kann das Berühren dieser Taste und das Halten der Berührung für min. 5 Sek. startet den As-
sistenten für erweiterte Funktionen des Thermoregulators.
Cursortaste verringern. Wenn der Thermoregulator eingeschaltet ist, berühren und halten Sie
ihn länger als 3 Sekunden. aktiviert und deaktiviert die Tastensperre, die sog „Kindersicherung".
Eine einzelne Berührung zeigt die voreingestellte Temperaturstufe im manuellen Modus an,
und wiederholte Berührungen verringern ihren Wert.
Aufsteigende Cursortaste. Wenn der Thermoregulator eingeschaltet ist, berühren und halten
Sie ihn länger als 3 Sekunden. ermöglicht das Ablesen der von einem externen NTC-Tempera-
tursensor gemessenen Temperatur. Eine einzelne Berührung zeigt die voreingestellte Tempe-
raturstufe im manuellen Modus an, und wiederholte Berührungen erhöhen ihren Wert.
Im Falle des Thermoregulatorbetriebs im automatischen Zeitplanmodus Tasten
Sie die vorübergehende Temperaturkorrektur für den aktuellen Zeitraum des automatischen Zeitplans,
der vom Thermostat durchgeführt wird.
Programmierung des TF-H6 WIFI
Thermoregulators - Lehrvideo auf
Youtube
Abbildung 2. Demontage des Thermoregulators
Aktivieren
ANZEIGESYMBOLE – SPEZIFIKATIONEN
das Symbol mit einer Zahl von 1 bis 6
zeigt das aktuell laufende Programm
an (Tageszeitraum)
Symbol, das den aktuellen Wochentag
von 1 bis 7 anzeigt
Symbol, das die Aktivität der Tasten-
sperre (Kindersicherung) anzeigt
Symbol, das anzeigt, dass die Frost-
schutzfunktion aktiviert ist
Symbole, die den Betrieb des Tem-
peraturreglers im vorübergehen-
den manuellen Modus innerhalb
des aktuellen anzeigen
KONFIGURATION DER GRUNDPARAMETER
01 – Uhreinstellung 02 – Automatikmodus, Einstellung des wöchentlichen Arbeitsplans des Geräts, un-
terteilt in 6 Heizperioden pro Tag 03 – Urlaubsmodus – Einstellung einer konstanten Temperatur für eine
bestimmte Anzahl von Tagen.
Betriebsart einstellen:
Drücken Sie für min. 3 Sek. Wählen Sie dann mit den Tasten
Auswahl durch Drücken der Taste
Programmieren des Wochenplans:
Der werkseitig ausgewählte Zeitplanmodus ist 5 + 2. Die folgende Tabelle zeigt den Werktagszyklus.
Tägliche Programmierung der Heizperioden: 3 Sek. drücken.
–> Startzeit P1 einstellen –> durch Drücken bestätigen
-> durch Drücken bestätigen. Wiederholen Sie dies für alle Heizperioden P1-P6 und wiederholen
Sie dann das Schema für Wochenendtage, die durch die Punkte P1-P6 gehen.
P1 P2 P3
Das Haus
Anreiz Zurück zuhause
verlassen
6:00 20 °C 8:00 15 °C 11:30
Urlaubsmodus:
Stellen Sie den Urlaubszeitraum ein 3 Sek. drücken
Tage einstellen -> mit bestätigen -> gewünschte Temperatur einstellen -> mit bestätigen
Uhreinstellung:
3 Sek. drücken -> 01 auswählen -> drücken
mit -> aktuellen Wochentag einstellen 1 für Mo, 2 für Di usw. -> mit bestätigen
PROGRAMMIERUNG ERWEITERTER THERMOSTATOPTIONEN
Die folgende Tabelle fasst die erweiterten Funktionen und programmierbaren Parameter des Thermo-
stats zusammen. Um auf die erweiterten Einstellungen zuzugreifen, schalten Sie den Thermostat aus,
indem Sie die Taste länger als 3 Sekunden gedrückt halten. Halten Sie dann die Taste mindestens
5 Sekunden lang gedrückt. bis der Thermostatbildschirm aufleuchtet. Einzelne Berührungen der
Taste schalten zwischen aufeinanderfolgenden Funktionen / Parametern um und die Änderung des
Werts einer bestimmten Funktion / eines bestimmten Parameters erfolgt mit Hilfe von Tasten
Der Wechsel zur nächsten Funktion / zum nächsten Parameter speichert die vorherigen Einstellungen.
Art der Funktion / des
Nr
Parameters
1 Kalibrierung des
Lufttemperatursensors
Hysterese des
2
Lufttemperatursensors
Hysterese des externen
3
Temperatursensors
N1: Nur interner Temperatursensor aktiviert
N2: nur externer Temperatursensor aktiviert
Auswahl von Temperatursenso-
4 ren – die Methode der N3: interner und externer Temperatursensor eingeschaltet
Temperaturregelung
- Beibehaltung der eingestellten Lufttemperatur mit Tem-
peraturregelung des Heizgeräts
5 Tastensperre
20 °C ÷ 70 °C Hinweis: Stellen Sie einen Wert unter 20 °C
Maximalbegrenzung der Tem-
6
peratur des externen Fühlers
ein wird diese Funktion deaktivieren!
1 °C ÷ 10 °C Hinweis: Einstellung des Werts über 10 °C
Begrenzung der minimalen
7
Lufttemperatur
Der Mindestwert der program-
8
mierten Temperatur
Höchstwert der programmier-
9
ten Temperatur
Entkalkungsfunktion
A
(für Wasserkocher)
0: Das Gerät kehrt in den Zustand vor dem Einschalten
zurück. 1: Das Gerät bleibt ausgeschaltet, nachdem die
Gerätezustandsspeicherfunk-
B Stromversorgung wiederhergestellt wurde. 2: Das Gerät
tion vor Stromausfall
bleibt eingeschaltet, nachdem die Stromversorgung wie-
derhergestellt wurde
Typ des automat. Betriebsplans
C
(nach Wochentagen)
0: keine Anzeige im Standby-Modus 1: Temperaturanzeige
Schlafmodus – Konfiguration
D im Standby-Modus 2: Temperaturanzeige. - höhere Hellig-
der Anzeigeparameter
keit im Standby-Modus
Werkseinstellungen Halten Sie die Taste länger
E
wiederherstellen
Offene-Fenster-Erkennungs-
F funktion (min. Temp.-Ermit-
tlung)
Zeitpunkt der Ausführung der
H Funktion Erkennung offener
Fenster
P1 Stromverbrauch Gestern
Gesamtenergieverbrauch
P2
Elektrizität
Stellen Sie die Leistung des
P3
Heizgeräts ein
Schalten Sie den Thermostat aus, drücken Sie lange und
Sie kurz , um ein Element auszuwählen, drücken Sie kurz oder , um den Wert zu ändern.
Hysterese des externen Sensors – zusätzliche Informationen: Die Grenze des vom externen Sensor gemessenen
Temperaturwerts beträgt 28 °C für die Werkseinstellungen der erweiterten Optionen (Punkt 6), und der Werksein-
stellungswert der Hysterese des externen Sensors (Punkt 3) beträgt 2 °C. Wenn die Temperatur auf 28 °C ansteigt,
stoppt der Thermostat die Stromversorgung der geregelten Wärmequelle und erinnert Sie an den Hochtemperatu-
ralarm, indem er ein blinkendes Symbol anzeigt
26 °C, schaltet der Thermostat das geregelte Heizgerät wieder ein und das Symbol
die Lufttemperatur im Raum niedriger als die eingestellte Temperatur ist).
Vom Thermostat angezeigte Fehlercodes. Wählen Sie die richtige Konfiguration der eingebauten und externen Tem-
peratursensoren in Punkt 4. der erweiterten Optionen. Bei einer falschen Auswahl oder einem Sensorfehler (Ausfall)
wird eine Fehlermeldung auf dem Bildschirm angezeigt. Wenn die Meldung „E1" angezeigt wird, bedeutet dies, dass der
interne Temperatursensor defekt ist, während die Meldung „E2" bedeutet, dass der externe Temperatursensor defekt
ist. Der Thermostat versorgt das geregelte Heizgerät nicht, bis der Fehler behoben ist!
WiFi-Funktionssymbol
Cloud-Verbindungssymbol
Symbol, das den Betrieb des Thermo-
stats im automatischen Zeitplanmodus
bestätigt
Symbol, das den Betrieb des Thermo-
stats im manuellen Modus bestätigt
Symbol, das bestätigt, dass das He-
izgerät vom Thermostat eingeschaltet
wird
Symbol, das die Aktivierung des Ur-
laubsmodus anzeigt
Symbol, das anzeigt, dass die Funktion
„Fenster öffnen" aktiv ist
02 oder 03. Bestätigen Sie die
–> 02 auswählen –> drücken
–> Temperatur des Zeitraums P1 einstellen
P4 P5
Das Haus
Zurück zuhause
verlassen
15 °C 13:30 15 °C 17:00 15 °C
-> 03 auswählen -> drücken -> Anzahl der
-> aktuelle Uhrzeit einstellen -> bestätigen
Wertebereich eines Funktionsparameters
/ einer Option
-9 °C ÷ 9 °C
0.5 °C ÷ 2,5 °C
1 °C ÷ 9 °C
0: Teilsperre / 1: Vollsperre
wird diese Funktion deaktivieren!
1 °C ÷ 10 °C
20 °C ÷ 70 °C
0: deaktiviert / 1: aktiviert
0: 5+2 dni / 1: 6+1 dni / 2: 7 dni
als 5 Sekunden gedrückt,
nachdem Sie diese Option ausgewählt haben
10°C ÷ 20 °C
10 min ÷ 20 min
XXX Kwh, drücken Sie lange auf den Pfeil
wodurch das Ergebnis zurückgesetzt wird
XXX Kwh, drücken Sie lange auf den Pfeil
wodurch das Ergebnis zurückgesetzt wird
XXXX W, Geben Sie die Leistung
des Geräts dazwischen 100-3500 W
, um zur erweiterten Option P zu gelangen. Drücken
. Wenn die vom Außensensor gemessene Temperatur auf sinkt
hört auf zu blinken (nur wenn
P6
Traum
22:00 15 °C
.
Fabrikwert
-1 °C
1 °C
2 °C
N3
0
28 °C
5 °C
5 °C
35°C
0
0
0
2
Ao
10 °C
10 min
2000W
