TERMOFOL TF-WIFI Mark II Benutzerhandbuch Seite 3

INSTALACJA TERMOSTATU, POŁĄCZENIA ELEKTRYCZNE
TERMOFOL TF-WIFI Mark II to nowoczesny, wyposażony w panel sterujący LED, pro-
gramowalny termoregulator przeznaczony do sterowania elektrycznymi systemami
grzewczymi. Termoregulator odczytuje temperaturę z wewnętrznego i zewnętrzne-
go czujnika temperatury, który jest dołączony w zestawie. Funkcja Wifi oraz dedy-
kowana aplikacja producenta TERMOFOL SMART umożliwia sprawowanie nadzoru
nad instalacją grzewczą w sposób mobilny. Przed montażem, demontażem, czysz-
czeniem, dokonywaniem przeglądu, zawsze odłącz termoregulator od źródła zasila-
nia, np. wyłączając linię zasilającą w rozdzielni elektrycznej.
Zapoznaj się z całą treścią niniejszej instrukcji przed rozpoczęciem instalacji termo-
regulatora. Na terenie RP, połączeń elektrycznych termoregulatora musi dokonać
elektryk posiadający czynne uprawnienia SEP do robót elektroinstalacyjnych do 1
kV. Instalacja elektryczna zasilająca termoregulator powinna odpowiadać wymo-
gom określonym w Rozporządzeniu Ministra Infrastruktury i Budownictwa w spra-
wie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie
[DZ.U. z 7 czerwca 2019, poz. 1065] wraz z normami odniesienia.

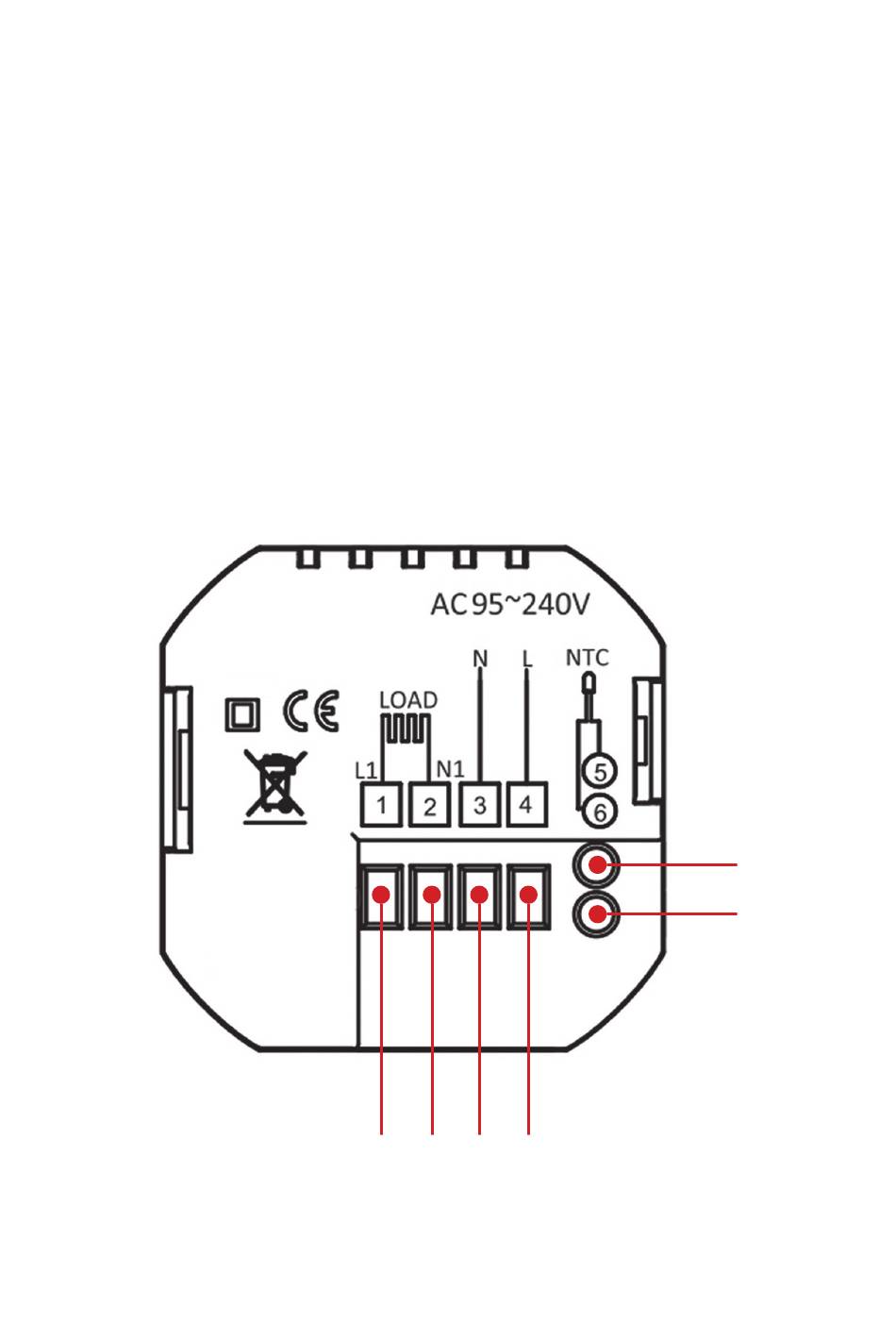

Rys. 2
1. Zacisk podłączenia przewodu fazowego zasilania sterowanego odbiornika (maty, folii grzewczej)
2. Zacisk podłączenia przewodu neutralnego zasilania sterowanego odbiornika (maty, folii grzewczej)
3. Zacisk podłączenia przewodu neutralnego zasilania termoregulatora
4. Zacisk podłączenia przewodu fazowego zasilania termoregulatora
5,6. Zaciski podłączenia zewnętrznego czujnika temp. NTC (biegunowość nie ma znaczenia)
TERMOFOL TF-WiFi
MARK II
IP20
WiFi
1
2 3 4
5
6
