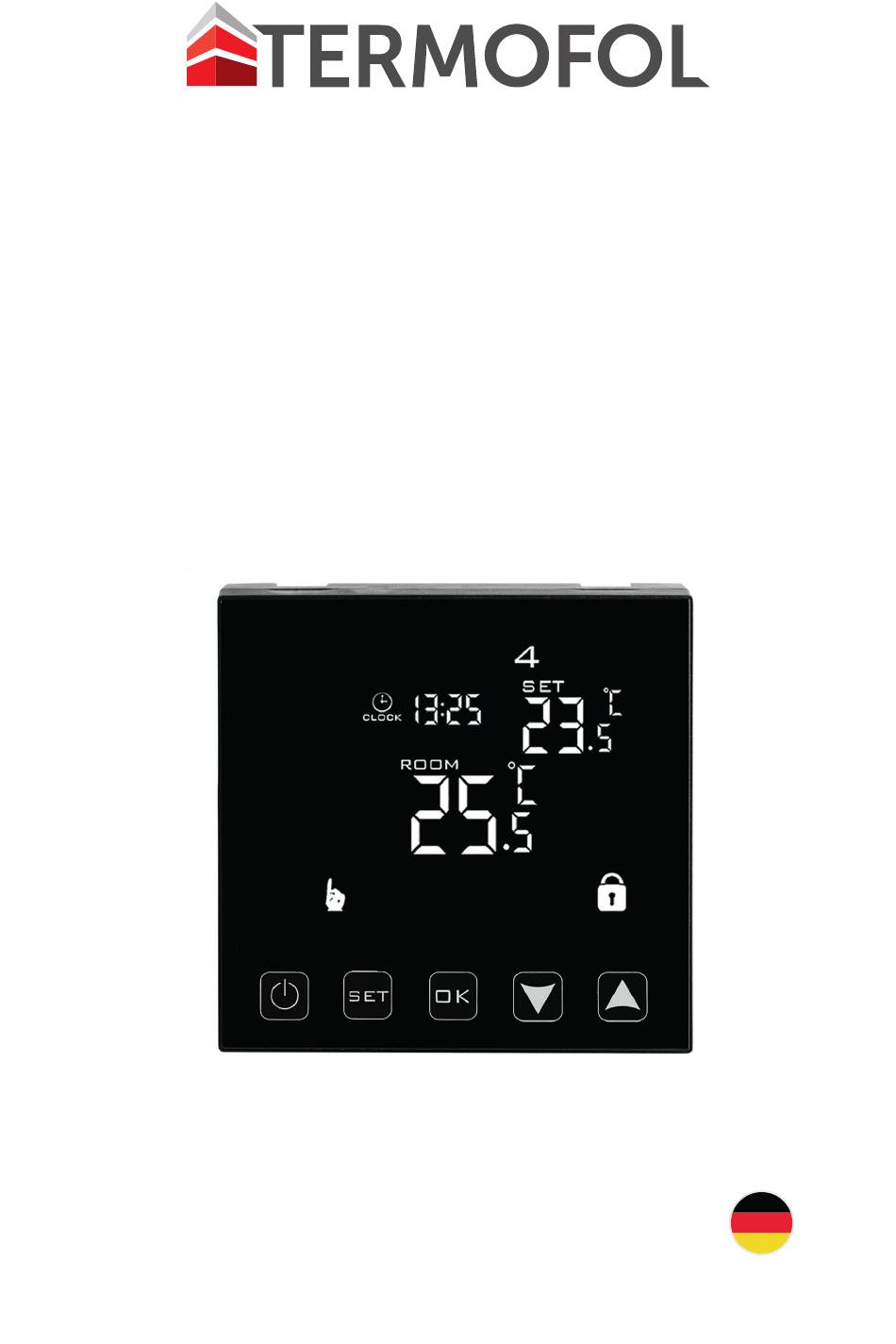

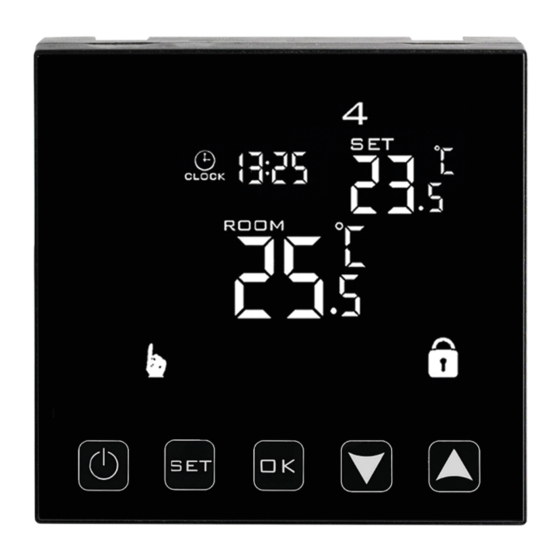

- Seite 1 THERMOREGULATOR TERMOFOL TF-H1 Mark II BENUTZERHANDBUCH UND THERMOREGLERKONFIGURATION Installationsanleitung...
-
Seite 2: Eigenschaften Und Technische Daten
EIGENSCHAFTEN UND TECHNISCHE DATEN Vielen Dank für den Kauf unseres Produkts. Wir hoffen, dass Sie mit der Verwen- dung des Thermoregulators TERMOFOL TF-H1 Mark II zufrieden sein werden. Es ist ein voll funktionsfähiger Regler für Heizungsanlagen und -geräte, der höchsten Bedienkomfort sowie präzise und nützliche Funktionen gewährleistet, mit denen Sie... -
Seite 3: Installation Des Thermostats, Elektrische Anschlüsse
INSTALLATION DES THERMOSTATS, ELEKTRISCHE ANSCHLÜSSE TERMOFOL TF-H1 Mark II ist ein moderner, programmierbarer Thermoregler mit LED-Bedienfeld, der zur Steuerung von elektrischen Heizsystemen entwickelt wurde. Der Thermoregulator liest die Temperatur von den internen und exter- nen Temperatursensoren, die im Set enthalten sind. Trennen Sie den Tempera- turregler vor Montage, Demontage, Reinigung oder Inspektion immer von der Stromversorgung, z.B. - Seite 4 Abb. 3 sensor Ein Beispiel für den Standort eines Thermoreglers Der Temperaturregler kann in einer standardmäßigen 86-mm-Wanddo- se oder in einer europäischen runden 60-mm-Dose installiert werden. Abb. 4 1. Schließen Sie die Stromversor- gung und andere Kabel gemäß dem Anschlussplan an. Abb.
-
Seite 5: Steuerung - Beschreibung Der Steuertasten
Abb. 7 Ein Beispiel für eine ordnungsgemäße Verbindung des Temperaturreglers Um den Thermoregulator im Schaltkasten und den elektrischen Anschlüssen zu ins- tallieren, öffnen Sie das Gehäuse sehr vorsichtig (um das Verbindungsband nicht zu beschädigen) und entfernen Sie die Anzeigeeinheit gemäß den Anweisungen in Ab- bildung 4. - Seite 6 Wenn der Thermoregulator eingeschaltet ist, kann der Benutzer durch Drücken der Taste für 3–5 Sekunden den Arbeitsplan des Thermoregulators programmieren. Wenn der Thermoregulator ausgeschaltet ist, können Sie durch Berühren dieser Taste für 3–5 Sekunden erweiterte B-Einstellungen konfigurieren. Wenn der Thermoregulator eingeschaltet ist, können Sie durch kurzes Drücken die Uhrzeit und den Wochentag einstellen.
-
Seite 7: Anzeigesymbole - Spezifikationen
ANZEIGESYMBOLE – SPEZIFIKATIONEN Symbol, das den Betrieb des Ther- AUTO mostats im automatischen Zeit- manueller Modus planmodus bestätigt AUTO temporärer manueller Modus CLOCK Tastensperre Urlaubsmodus Heizungsabschaltung wegen außen Temperatursensor hoher Fußbodentemperatur EINSTELLEN DES ARBEITSPLANS Drücken Sie bei eingeschaltetem Thermoregulator die Taste für 3-5 Sekunden. - Seite 8 Der Bereich des Parametertyp Fabrikwert Parameterwerts Kalibrierung des –9 °C ÷ 9 °C –1 Lufttemperatursensors Hysterese 0,5–2,5 °C 1 °C Tastensperre 0: Teilsperre 1: Vollsperre 0: Das Gerät kehrt in seinen Zustand vor dem Einschalten zurück 1: Das Gerät bleibt nach Wiederherstellung der Gerätezustandsspeicherfunktion Stromversorgung ausge-...
- Seite 9 Der Bereich des Parametertyp Fabrikwert Parameterwerts N1: Nur interner Tempera- tursensor aktiviert N2: nur ext. Temperatur- sensor an Auswahl von Temperatursensoren N3: interner und externer - die Methode der Temperaturre- Temperatursensor einge- gelung schaltet - Beibehaltung der eingestellten Lufttempera- tur mit Temperaturrege- lung des Heizgerätes Entkalkungsfunktion 0: deaktiviert...
- Seite 10 Der Widerstand des NTC-Fühlers wird mit einem universellen Messset zur Widerstands- messung im Bereich ab 20 kΩ gemessen. Die Messung des Bodenfühlerwiderstandes hat Kon- troll- und Informationscharakter und dient, ähnlich wie die Messung des Heizungswiderstan- des, dem Ausschluss einer Beschädigung der Anschlussleitung (z.B. Reißen beim Einziehen in das Rohr) oder der NTC-Sensor selbst.
- Seite 12 GARANTIEKARTE INSTALLATIONSORT INSTALLATEURDATEN Name der Firma Vorname und Nachname Adresse (Straße, Nr.) Code Stadt Steuer Telefon Datum Signatur des Installateurs Stempel des Installateurs www.termofol.com biuro@termofol.pl +48 (12) 376 86 00...
