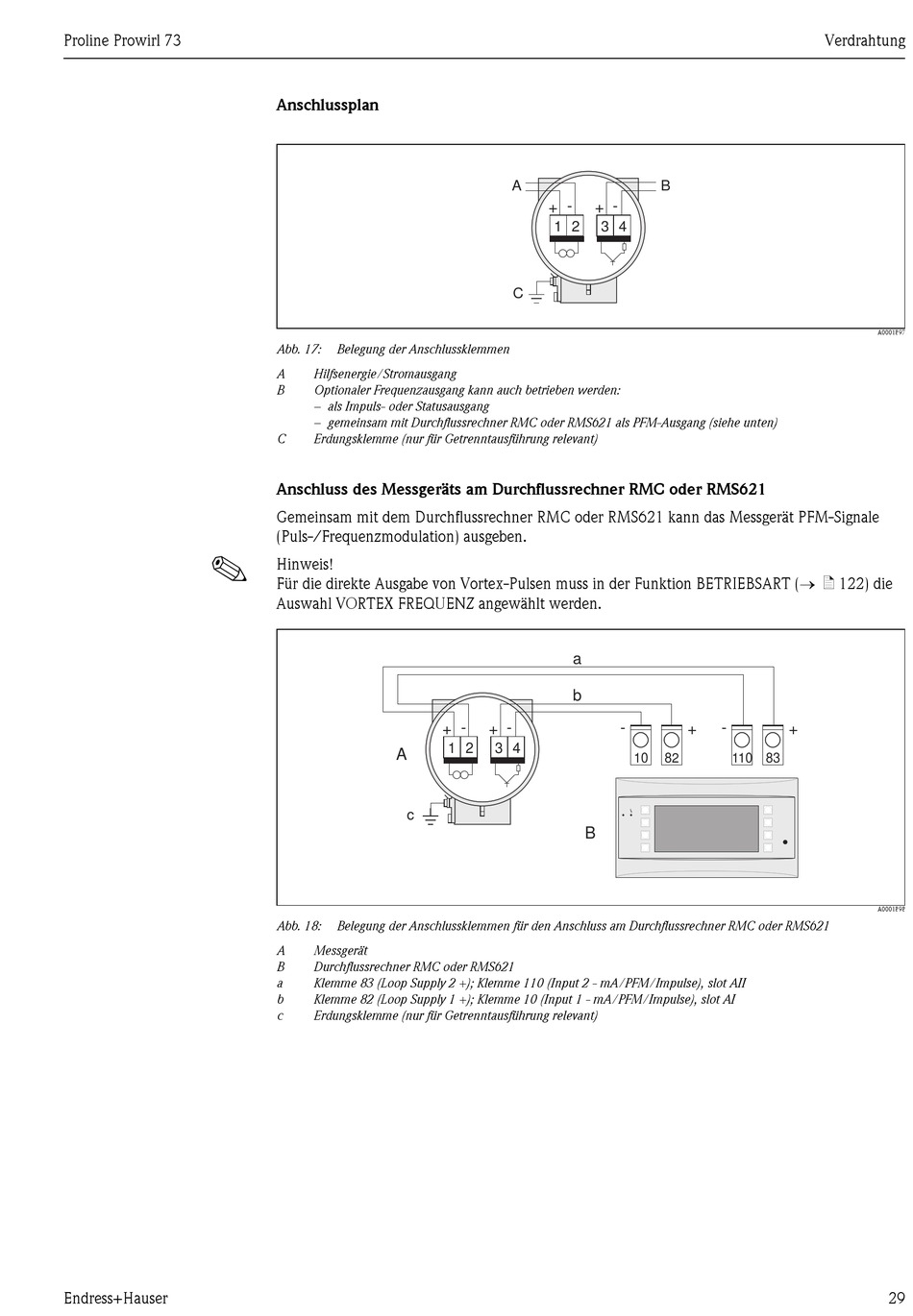

Anschlussplan
Abb. 17: Belegung der Anschlussklemmen
A Hilfsenergie/Stromausgang
B Optionaler Frequenzausgang kann auch betrieben werden:
– als Impuls- oder Statusausgang
– gemeinsam mit Durchflussrechner RMC oder RMS621 als PFM-Ausgang (siehe unten)
C Erdungsklemme (nur für Getrenntausführung relevant)
Anschluss des Messgeräts am Durchflussrechner RMC oder RMS621
Gemeinsam mit dem Durchflussrechner RMC oder RMS621 kann das Messgerät PFM-Signale
(Puls-/Frequenzmodulation) ausgeben.
Hinweis!
Für die direkte Ausgabe von Vortex-Pulsen muss in der Funktion BETRIEBSART ( ä 122) die
Auswahl VORTEX FREQUENZ angewählt werden.
+
1 2
A
c
Abb. 18: Belegung der Anschlussklemmen für den Anschluss am Durchflussrechner RMC oder RMS621
A Messgerät
B Durchflussrechner RMC oder RMS621
a Klemme 83 (Loop Supply 2 +); Klemme 110 (Input 2 - mA/PFM/Impulse), slot AII
b Klemme 82 (Loop Supply 1 +); Klemme 10 (Input 1 - mA/PFM/Impulse), slot AI
c Erdungsklemme (nur für Getrenntausführung relevant)
A
- -
+ +
1 2 3 4
C
a
b
- - -
+
3 4
B
B
-
+ +
10 82 110 83
